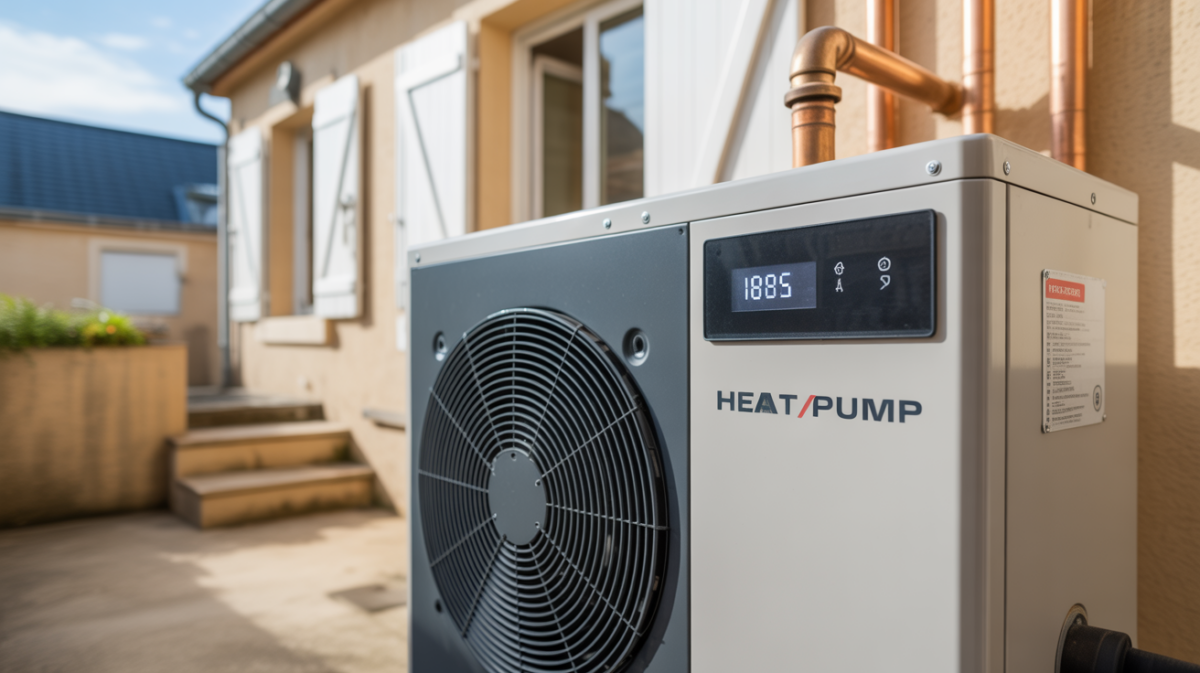

Codes erreur Mitsubishi : diagnostiquer votre pompe à chaleur avant d’appeler le SAV

Les 12 codes Ecodan L3, L4, L5, L6, L8, L9, P1, P2, P6, U1 et U2 orientent vers trois circuits précis : l’eau, les sondes et le circuit frigorifique. Un relevé exact du code et quatre contrôles simples suffisent souvent à distinguer le défaut accessible du dépannage réservé au frigoriste.

Un code erreur pompe à chaleur Mitsubishi ne se traite pas par dix réarmements

Un défaut Mitsubishi Ecodan donne une direction de diagnostic. Il ne faut ni l’effacer immédiatement ni relancer la pompe à chaleur en boucle. Un seul redémarrage contrôlé suffit. Si le même code revient, la panne reste présente et les tentatives répétées risquent d’aggraver un défaut de débit, une surchauffe ou un problème frigorifique.

La règle est simple : relevez le code, contrôlez le circuit concerné, effectuez un seul réarmement, puis appelez si le défaut revient dans le même cycle de chauffage.

Photographiez l’écran avant toute manipulation. Notez aussi l’heure, la pression d’eau, la température extérieure et le moment d’apparition : démarrage, production d’eau chaude sanitaire ou chauffage. Cette chronologie oriente davantage le diagnostic qu’un simple message « la PAC ne chauffe plus ».

Les codes étudiés ici concernent la gamme Mitsubishi Electric Ecodan et ses modules hydrauliques. Pour une autre marque ou un autre équipement, consultez le dossier des codes erreur de chauffage ou saisissez l’affichage exact dans le décodeur de code erreur.

Tableau du code erreur pompe à chaleur Mitsubishi Ecodan

Les libellés affichés sur la commande restent parfois plus courts que ceux du tableau. Conservez toujours les lettres et les chiffres dans leur ordre exact. L9 n’est pas L6, et U1 ne se traite pas comme L3.

Comment lire un code erreur pompe à chaleur Mitsubishi avant le reset

Commencez par le manomètre du module hydraulique. À froid, une installation résidentielle fonctionne généralement entre 1 et 1,5 bar. Sous 0,8 bar, le débit se dégrade et de l’air entre plus facilement dans les points hauts. Au-dessus de 2,5 bar à froid, recherchez un remplissage excessif ou un vase d’expansion dégonflé.

Regardez ensuite le débit indiqué par la commande lorsqu’il est disponible. Une Ecodan résidentielle travaille couramment autour de 8 à 15 l/min. La valeur de référence inscrite dans la notice de l’appareil reste prioritaire. Un débit nul avec un circulateur audible signale une vanne fermée, un filtre bouché, une poche d’air ou une turbine bloquée.

• Vérifiez que les vannes départ et retour sont entièrement ouvertes.
• Placez les têtes thermostatiques en position ouverte pendant le test.
• Contrôlez la pression du circuit à froid.
• Écoutez le circulateur : ronflement sans circulation, bruit d’air ou silence complet.
• Comparez les températures départ et retour. Un écart de 5 à 10 °C correspond à une circulation cohérente en chauffage.

L9 : le débit d’eau est insuffisant

L9 est le code à traiter en priorité côté hydraulique. Il apparaît lorsque le débitmètre ou le contrôleur de débit ne valide pas une circulation suffisante. La cause courante est un filtre magnétique chargé de boues, suivi d’une vanne fermée, d’air dans le réseau ou d’un circulateur bloqué.

Chauffage & climatisationCodes erreur des pompes à chaleur Atlantic : causes et solutions avant le SAV

Arrêtez la PAC. Coupez le disjoncteur général et testez l’absence de tension avant d’ouvrir le capot du module. Fermez les vannes d’isolement, nettoyez le filtre hydraulique, remontez son joint sans le pincer, puis rouvrez lentement les vannes. Purgez les points hauts et remettez la pression entre 1 et 1,5 bar à froid. Si L9 revient avec un débit affiché à 0 l/min, le débitmètre, son faisceau ou le circulateur doit être contrôlé.

L6 : la protection antigel s’est déclenchée

Le code L6 indique que la température d’eau a atteint une zone incompatible avec un fonctionnement normal. Un débit trop faible laisse l’échangeur se refroidir rapidement. Le défaut apparaît aussi après une longue coupure hivernale, avec une canalisation extérieure mal isolée ou un circuit fortement emboué.

Ne forcez pas le redémarrage lorsque les tuyaux sont gelés. Remettez le local hors gel, contrôlez visuellement les raccords et recherchez une fuite après réchauffement. Une canalisation ayant gelé doit être inspectée avant la remise en pression.

U1 et U2 : le circuit frigorifique impose l’arrêt

U1 correspond à une pression frigorifique excessive. En chauffage, vérifiez d’abord que l’eau circule et que l’échangeur n’est pas isolé par des vannes fermées. Si le débit hydraulique est normal, arrêtez l’installation. Le contrôle exige des mesures de pression, de température et d’intensité réservées à un professionnel habilité à intervenir sur les fluides frigorigènes.

U2 signale une température de refoulement du compresseur trop élevée. Les causes techniques comprennent un défaut de charge, une restriction du circuit, une sonde de refoulement défectueuse ou un refroidissement insuffisant. Un second démarrage après retour immédiat de U2 est à proscrire. Le compresseur travaille déjà hors de sa plage thermique.

L3 et L4 : une surchauffe côté eau

L3 concerne la température du circuit de chauffage. Vérifiez le débit, l’ouverture des vannes et le circulateur. Une consigne de départ trop haute associée à des robinets thermostatiques fermés provoque une montée rapide de température dans le module.

L4 vise l’eau du ballon. Arrêtez le mode eau chaude sanitaire. Contrôlez la température réelle au robinet avec prudence. Une eau anormalement chaude oriente vers la régulation, la sonde du ballon ou un contacteur d’appoint resté collé. Si l’affichage indique une valeur incohérente, par exemple 10 °C sur un ballon réellement chaud, la sonde et son câblage deviennent prioritaires.

L5, P1 et P2 : les sondes et leurs connecteurs

Les codes L5, P1 et P2 désignent des défauts de thermistance ou de liaison électrique. Une thermistance change de résistance avec la température. Une coupure de câble, un connecteur oxydé ou un court-circuit donne une valeur hors plage à la carte électronique.

Chauffage & climatisationPompe à chaleur Daikin : 7 codes d’erreur et les vérifications sans risque

Coupez le disjoncteur général et testez l’absence de tension. Reclipsez le connecteur concerné sans tirer sur les fils. Examinez les passages proches des tôles et des colliers. Une mesure de résistance au multimètre n’a de sens qu’avec la courbe température/résistance indiquée dans la notice de l’appareil. Ne remplacez pas une sonde par une référence simplement identique en apparence.

L8 et P6 : le fonctionnement thermique est hors plage

L8 apparaît lorsque la montée en température attendue en chauffage n’est pas obtenue correctement. Contrôlez le débit, les températures départ-retour et le fonctionnement de l’appoint électrique. Une résistance d’appoint de 3, 6 ou 9 kW demande aussi le contrôle de ses protections et contacteurs.

P6 correspond à une protection contre le gel ou la surchauffe. Sur une unité extérieure, retirez feuilles, poussières et obstacles devant l’échangeur. Laissez au moins l’espace de dégagement prescrit dans la notice. Une batterie prise en glace de manière uniforme pendant un cycle froid est dégivrée automatiquement. Une glace épaisse persistante après plusieurs cycles oriente vers un problème de dégivrage, de ventilation ou de circuit frigorifique.

La séquence exacte pour réarmer une Mitsubishi Ecodan

Effectuez cette séquence uniquement après les contrôles visuels et hydrauliques. Sur une installation équipée de deux protections électriques distinctes :

1. Arrêtez le chauffage depuis la commande.
2. Coupez le disjoncteur du module intérieur, puis celui de l’unité extérieure.
3. Attendez 5 minutes. Les condensateurs de la carte doivent se décharger.
4. Réarmez le disjoncteur de l’unité extérieure.
5. Attendez 30 secondes, puis réarmez le module intérieur.
6. Relancez d’abord le chauffage à consigne modérée. Testez ensuite l’eau chaude sanitaire.

Si l’installation possède une seule alimentation prévue par son schéma électrique, coupez et réarmez cette protection unique. Un code revenu dans les dix premières minutes confirme un défaut actif. Notez-le sans refaire un second reset.

Quand un code erreur pompe à chaleur Mitsubishi exige le SAV

Appelez immédiatement pour U1 ou U2, pour une fuite d’eau dans le module, une odeur de brûlé, un disjoncteur qui déclenche ou un bruit métallique du compresseur. Pour L9, l’intervention devient nécessaire après nettoyage du filtre, purge, remise à 1-1,5 bar et vérification des vannes. Pour L5, P1 ou P2, transmettez la référence exacte de l’unité intérieure et de l’unité extérieure afin que le technicien apporte la bonne thermistance.

Préparez quatre informations avant l’appel : le code exact, les références des deux unités, la pression à froid et les températures départ-retour. Ajoutez une photo de l’écran et du manomètre. Pour confronter les symptômes avec d’autres installations Ecodan, utilisez le forum électroménager et chauffage.
