L’Arduino Nano concentre les fonctions d’une carte de développement complète dans un format réduit, très adapté aux prototypes compacts, à la domotique discrète et aux montages sur breadboard. Entre la version historique à base d’ATmega328 et le récent Arduino Nano R4 motorisé par un Cortex-M4, l’écosystème a largement évolué.
Les différences de puissance, de mémoire, d’entrées/sorties et d’usages créent parfois des doutes au moment de choisir la bonne référence, de concevoir un câblage fiable ou d’optimiser un projet IoT. Les sections qui suivent posent un cadre clair, détaillent les caractéristiques techniques et expliquent comment exploiter réellement le potentiel de cette carte dans des projets concrets.
| Version Arduino Nano | Points forts | Idéal pour | Limites |
|---|---|---|---|
| Nano (ATmega328P) | Polyvalent, très documenté, faible consommation | Débutants, petits projets, prototypage simple | Puissance limitée, pas de WiFi/Bluetooth |
| Nano Every | Plus performant, meilleure stabilité, prix abordable | Projets nécessitant plus de calcul ou de fiabilité | Pas compatible 100% avec certains anciens shields |
| Nano 33 IoT | WiFi/Bluetooth intégrés, capteurs embarqués | Domotique, objets connectés, projets cloud | Consommation plus élevée, plus complexe |
| Nano 33 BLE | Bluetooth Low Energy, processeur puissant | Wearables, interfaces sans fil, projets interactifs | Pas de WiFi, prix plus élevé |
| Nano RP2040 Connect | Très puissant, WiFi/Bluetooth, RP2040 | IA embarquée, robotique, projets temps réel | Moins adapté pour les débutants |
Comprendre l’Arduino Nano : positionnement et philosophie
L’Arduino Nano se présente comme une carte de développement compacte, basée sur un microcontrôleur 8 bits ou 32 bits selon la version, destinée aux montages sur breadboard et aux projets embarqués à faible encombrement. Sa vocation reste de fournir une plateforme simple à programmer, compatible avec l’environnement Arduino IDE, tout en réduisant l’espace occupé dans un projet électronique.
La carte reprend l’architecture et l’esprit de l’Arduino Uno, tout en s’insérant directement sur une platine d’essai ou au cœur d’un PCB sur mesure. Le connecteur USB, le régulateur de tension, l’oscillateur et l’ensemble des broches d’entrées/sorties se trouvent intégrés dans un format d’environ 18 x 45 mm pour la version standard. Cette compacité attire de nombreux makers et professionnels qui souhaitent intégrer un cerveau programmable dans un objet connecté, un module de contrôle moteur, un système de mesure ou un dispositif interactif.
Pour une vision plus large de la gamme, la comparaison avec l’Uno reste utile. Un contenu dédié permet d’approfondir ce sujet : Arduino Uno vs Nano : différences et arbitrages techniques. Ce point de repère aide ensuite à positionner précisément le Nano dans une architecture globale.
Caractéristiques techniques de l’Arduino Nano standard (ATmega328)
La version historique de l’Arduino Nano repose sur un microcontrôleur ATmega328, identique à celui de l’Arduino Uno. Elle reste très utilisée pour les projets pédagogiques, les systèmes embarqués simples et les montages qui nécessitent une compatibilité étroite avec les nombreux tutoriaux Arduino existants.
Architecture matérielle et microcontrôleur
Le cœur de la carte est un microcontrôleur AVR 8 bits, l’ATmega328, cadencé à 16 MHz. Cette fréquence offre un compromis entre consommation énergétique, temps de réponse et simplicité de programmation. La tension de fonctionnement logique est de 5 V, ce qui facilite l’interfaçage avec une large gamme de capteurs, modules et actionneurs prévus pour ce niveau de tension.
Pour l’alimentation, le Nano standard accepte en entrée une plage de 6 à 20 V, avec une recommandation entre 7 et 12 V pour préserver la stabilité thermique du régulateur. La carte peut aussi se contenter d’une alimentation directe en 5 V sur la broche 5V lorsque la source reste stable et régulée, par exemple via un convertisseur step-down externe.
Mémoire et capacités de stockage
La mémoire joue un rôle central dans la conception des programmes. Sur le Nano standard, la mémoire flash atteint 32 KB, dont environ 30 KB réellement disponibles pour le code utilisateur, le reste étant réservé au bootloader. Cette capacité reste adaptée aux programmes de logique, de gestion d’entrées/sorties, de pilotage de servomoteurs ou d’acquisition de mesures simples.
La SRAM, dédiée aux variables et aux buffers, offre 2 KB. Cette valeur demande une gestion rigoureuse dès que le code commence à utiliser largement les tableaux, les chaînes de caractères et certaines bibliothèques gourmandes. La mémoire EEPROM, avec 1 KB, permet de stocker des paramètres non volatils, par exemple des seuils de déclenchement, des identifiants ou des coefficients de calibration.
Broches, E/S numériques, PWM et analogique
L’Arduino Nano standard met à disposition 14 broches numériques, dont 6 capables de produire un signal PWM. Ces broches PWM servent à moduler la vitesse de petits moteurs, l’intensité de LED, ou à générer des signaux de commande pour certains modules externes. Chaque broche supporte un courant maximal théorique de 40 mA, avec une recommandation forte autour de 20 mA par broche afin de préserver la longévité de la carte.
Les entrées analogiques sont au nombre de 8, avec une résolution de 10 bits. Cette résolution permet de transformer une tension de 0 à 5 V en une valeur numérique comprise entre 0 et 1023. Ces entrées se révèlent utiles pour lire des capteurs de température analogiques, des potentiomètres, des photorésistances ou toute autre sonde délivrant une tension variable.
Les interruptions externes se trouvent sur les broches 2 et 3. Elles servent à réagir à des événements rapides comme le front d’un encodeur, un bouton critique ou un signal de synchronisation. Des résistances de pull-up internes, comprises entre 20 et 50 kΩ, peuvent être activées par logiciel afin de simplifier les circuits d’entrées numériques.
Interfaces de communication et consommation
Le Nano standard expose les interfaces de communication UART, I2C et SPI. L’UART s’utilise pour le port série et le debug, l’I2C permet de relier plusieurs capteurs ou modules sur deux fils seulement, tandis que le SPI offre des débits plus élevés et une communication full-duplex avec certains périphériques comme des mémoires externes ou des écrans.
ArduinoArduino et domotique : automatiser sa maison pour pas cherLa consommation typique tourne autour de 19 mA lorsque la carte fonctionne sans charge externe significative. Cette donnée permet de dimensionner les alimentations, batteries et convertisseurs. La connexion USB Mini-B gère à la fois la programmation et l’alimentation en 5 V, ce qui simplifie énormément les phases de développement.
« Sur mes prototypes portés par batterie, le Nano standard reste un allié fiable tant que l’on surveille la consommation globale du montage, en particulier le courant tiré sur les broches et les modules annexes. »
Arduino Nano R4 : évolution vers un Cortex-M4 moderne
Avec l’Arduino Nano R4, la gamme passe à une architecture ARM Cortex-M4 32 bits. Cette transition ouvre des possibilités supplémentaires en matière de traitement numérique du signal, d’algorithmes d’IA embarquée, de gestion temps réel et de connectivité avancée. La carte conserve pourtant l’empreinte générale de la famille Nano, ce qui permet une migration progressive depuis les versions classiques.
Microcontrôleur R7FA4M1AB3CFM et fréquence d’horloge
Le Nano R4 s’appuie sur un microcontrôleur R7FA4M1AB3CFM, basé sur un cœur ARM Cortex-M4 32 bits, cadencé à 48 MHz. Cette fréquence, combinée à une architecture plus moderne, fournit une puissance de calcul nettement supérieure à celle du 8 bits ATmega328. Les algorithmes de filtrage numérique, les calculs flottants et les tâches parallèles gagnent ainsi en réactivité.
La tension de fonctionnement logique reste fixée à 5 V, ce qui assure une compatibilité confortable avec de nombreux modules historiques de l’écosystème Arduino. L’alimentation supporte une plage de 6 à 21 V en entrée, avec un régulateur adapté à cette nouvelle architecture. Le connecteur USB passe au format USB-C, plus robuste et plus répandu sur le matériel récent.
Mémoire étendue et nouvelles possibilités logicielles
La mémoire flash grimpe à 256 KB, ce qui autorise des programmes bien plus volumineux, intégrant plusieurs bibliothèques réseau, des stacks de communication, des modules cryptographiques ou des modèles d’IA embarquée. La SRAM atteint 32 KB, et l’EEPROM 8 KB. Cette combinaison offre une marge confortable pour les buffers de communication, les structures de données complexes et les configurations persistantes.
Cette augmentation de mémoire ouvre la voie à des architectures logicielles modulaires, à l’abstraction par classes C++, ou encore à l’intégration de middlewares. Les projets se structurent davantage comme de petites applications embarquées que comme de simples scripts monolithiques.
Entrées/sorties, analogique 14 bits et DAC 12 bits
Le nombre de broches numériques reste similaire à la version standard, avec 14 broches dont 6 PWM. Les entrées analogiques, au nombre de 8, offrent une résolution accrue de 14 bits. Cette précision supplémentaire permet de mesurer des variations fines de tension et d’optimiser les mesures de capteurs analogiques de précision, par exemple pour des applications de métrologie légère ou de contrôle de process.
La présence d’un DAC 12 bits représente une évolution significative. Le microcontrôleur peut désormais générer un signal analogique réel, sans passer par une modulation PWM filtrée. Les applications audio, la génération de consignes analogiques ou la simulation de capteurs bénéficient directement de ce convertisseur numérique-analogique.
Interfaces supplémentaires, RTC et DMA
Le Nano R4 dispose de deux interfaces Serial, de deux bus I2C (dont un compatible 5 V et un 3,3 V), d’un bus SPI et d’un bus CAN. Ce dernier facilite l’intégration dans des réseaux industriels ou des systèmes embarqués en environnement automobile et robotique. Le double I2C simplifie la gestion de capteurs à logiques de niveaux différents, en évitant des circuits d’adaptation systématiques.
Un module RTC (Real-Time Clock) avec cristal 16 MHz permet de gérer l’horodatage, la planification de tâches et la journalisation d’événements sans dépendre d’une source de temps externe. Les 4 canaux DMA (Direct Memory Access) déchargent le CPU de certaines opérations de transfert de données, ce qui améliore la réactivité globale lorsque plusieurs flux de communication coexistent.
Les LED intégrées comprennent une LED simple classique et une LED RGB, utiles pour signaler l’état de la carte, l’activité d’un mode particulier ou la progression d’un scénario de démarrage.
« Le passage au Cortex-M4 sur l’Arduino Nano R4 permet de franchir un palier dans les projets d’IA embarquée et de traitement de signal, tout en conservant une philosophie simple et une intégration proche des versions précédentes. »

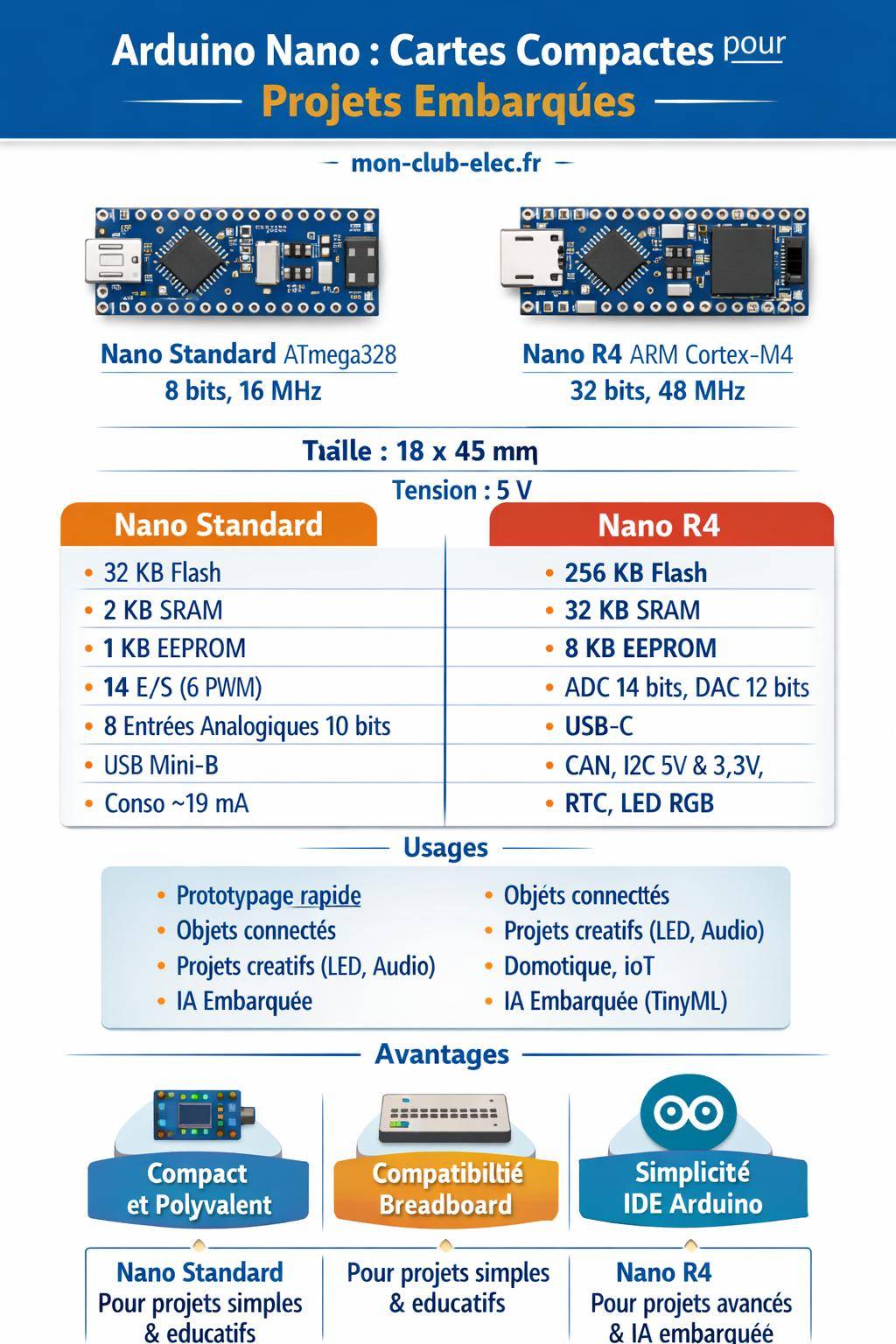

Tableau comparatif : Arduino Nano standard vs Arduino Nano R4
Le tableau suivant synthétise les différences structurantes entre les deux cartes. Cette vue d’ensemble aide à sélectionner la version la plus pertinente selon les contraintes de puissance, de mémoire et de connectivité.
| Caractéristique | Arduino Nano (ATmega328) | Arduino Nano R4 |
|---|---|---|
| Microcontrôleur | ATmega328, AVR 8 bits | R7FA4M1AB3CFM, ARM Cortex-M4 32 bits |
| Fréquence | 16 MHz | 48 MHz |
| Tension de fonctionnement | 5 V | 5 V |
| Tension d’alimentation | 7-12 V recommandé (6-20 V max) | 6-21 V |
| Mémoire flash | 32 KB (30 KB disponibles) | 256 KB |
| SRAM | 2 KB | 32 KB |
| EEPROM | 1 KB | 8 KB |
| Broches numériques | 14 dont 6 PWM | 14 dont 6 PWM |
| Entrées analogiques | 8 (10 bits) | 8 (14 bits) |
| Interfaces | UART, I2C, SPI | 2× Serial, 2× I2C (5 V & 3,3 V), SPI, CAN |
| Fonctions avancées | Interruptions externes sur 2 & 3 | RTC, DMA (4 canaux), DAC 12 bits, LED RGB |
| Connexion USB | USB Mini-B | USB-C |
| Dimensions / Poids | 18 × 45 mm, 7 g | Format Nano, poids similaire |
| Température de fonctionnement | Plage standard (non détaillée) | -40 °C à 85 °C |
Arduino Nano et usages actuels : du prototype au produit fini
L’Arduino Nano trouve sa place dans des contextes variés, allant de la simple maquette pédagogique jusqu’à l’intégration dans des dispositifs semi-professionnels. Sa compacité et sa facilité de programmation favorisent l’expérimentation, mais aussi le passage à des séries limitées avec un coût maîtrisé.
Projets dans des espaces restreints et intégration discrète
Grâce à ses dimensions réduites, le Nano se fixe à l’intérieur de boîtiers étroits, d’objets imprimés en 3D ou de produits déjà existants que l’on souhaite rendre plus intelligents. Il devient le centre de contrôle d’un éclairage sur-mesure, d’un système de verrouillage, d’un dispositif de contrôle de vitesse ou d’un module de capteurs environnementaux.
La fixation se fait souvent via des entretoises et une simple visserie, ou directement via des connecteurs mâles soudés, puis enfoncés dans une carte mère. Cette approche modulaire permet de remplacer facilement la carte en cas d’évolution du firmware ou de maintenance.
Systèmes légers, rubans LED musicaux et projets créatifs
Les 6 sorties PWM et la gestion simple des timings rendent le Nano très attractif pour les projets lumineux ou sonores. De nombreux passionnés l’utilisent pour piloter des rubans LED adressables, des animations lumineuses synchronisées avec de la musique, ou des installations artistiques interactives.
Dans ces scénarios, le code gère la détection du rythme, l’analyse de volume ou la lecture de patterns prédéfinis. Le Nano reste au centre du dispositif, coordonnant les entrées (microphone, capteur de mouvement, contrôleur MIDI) et les sorties (LED, moteurs, actionneurs). Avec un Nano R4, le traitement du signal audio et la génération d’effets se raffinent grâce à la puissance du Cortex-M4.
Systèmes biométriques avec écran et interfaces utilisateur
Le Nano se retrouve fréquemment associé à de petits écrans OLED ou TFT, afin de créer des interfaces utilisateur compactes. Des systèmes biométriques, comme des lecteurs d’empreintes ou des capteurs de fréquence cardiaque, s’intègrent alors facilement via I2C, SPI ou UART.
Le microcontrôleur gère l’acquisition, le filtrage de base, le traitement des données et l’affichage des résultats en temps réel. Dans le cas du Nano R4, la mémoire étendue et la précision analogique renforcée ouvrent la voie à des mesures plus fines et à des algorithmes plus élaborés, par exemple pour le suivi d’activité ou la détection d’anomalies.
Projets IoT, domotique et intégration réseau
Le Nano, combiné à des modules Wi-Fi ou LoRaWAN, devient un nœud IoT polyvalent. Il collecte des données locales (température, humidité, présence, luminosité), applique des règles de décision simples et communique ensuite avec une passerelle ou un serveur. Dans un environnement domestique, cette logique s’intègre à des protocoles domotiques, des scénarios d’automatisation et des interfaces de supervision.
Les versions plus récentes combinées à un bus CAN ou à des bus I2C multiples conviennent aussi à des installations semi-industrielles. Les données remontées servent alors à alimenter des tableaux de bord, à déclencher des maintenances préventives ou à ajuster des paramètres de process.
« Dans un projet de domotique distribuée, l’architecture la plus robuste repose souvent sur plusieurs Nano spécialisés, chacun focalisé sur une tâche précise : gestion lumière, relève de capteurs, sécurité. »
Public visé : débutants, makers avancés et professionnels
L’Arduino Nano s’adresse à plusieurs profils, avec des attentes distinctes. L’enjeu consiste à adapter la manière de concevoir et de programmer selon le niveau de maîtrise en électronique et en développement embarqué.
Débutants en programmation et pédagogie
Pour un débutant, le Nano offre un terrain d’apprentissage concret, visuel et rassurant. Les premières expériences passent souvent par des montages simples : LED clignotante, bouton poussoir, capteur de lumière. Le retour immédiat entre code et résultat physique aide à assimiler rapidement les bases de la programmation, de la logique booléenne et de la structure d’un microcontrôleur.
Les nombreux exemples fournis dans l’IDE Arduino et la communauté active autour du Nano réduisent les obstacles à l’entrée. Un guide détaillé sur la plateforme, comme la ressource Arduino : guide complet pour bien débuter, clarifie les premiers pas, la configuration de l’environnement et les bonnes habitudes.
Makers, hackers et projets sur breadboard
Les makers apprécient la capacité du Nano à se loger directement dans une breadboard, à proximité des capteurs, des résistances et des modules. Cette compatibilité mécanique accélère la phase de prototypage et limite le recours au fer à souder durant les premiers essais. Le câblage évolue librement, sans détruire l’intégrité de la carte.
Une fois le prototype validé, beaucoup choisissent de basculer vers un PCB sur mesure qui reprend l’empreinte du Nano ou intègre directement le microcontrôleur. Le Nano sert alors de banc de test, de référence fonctionnelle ou de module remplaçable en cas de mise à jour.
Professionnels et intégration en environnement contraint
Du côté professionnel, le Nano attire ceux qui doivent intégrer un contrôle numérique dans des environnements restreints, parfois soumis à des contraintes thermiques ou mécaniques. La version R4, avec sa plage de température allant de -40 °C à 85 °C, s’adapte particulièrement bien aux environnements exigeants.
Les développeurs embarqués s’appuient sur la carte pour valider rapidement un concept, tester un algorithme de contrôle ou simuler un automate simplifié. La transition vers un design industriel repose ensuite sur des microcontrôleurs équivalents, parfois sur les mêmes familles de composants, afin de reproduire le comportement validé sur Nano.
Pinout et connectique de l’Arduino Nano
La compréhension précise du pinout constitue une étape clé avant tout câblage. Chaque broche possède des fonctions spécifiques : entrée/sortie numérique, PWM, analogique, communication série, alimentation ou référence de tension. Un schéma de répartition des broches évite les erreurs et permet d’exploiter pleinement la carte.
Distribution des broches d’E/S et alimentation
Les broches numériques D0 à D13 couvrent les fonctions d’entrée/sortie classique, avec quelques affectations particulières. D0 et D1 se réservent généralement au port série (RX/TX), D2 et D3 gèrent les interruptions externes, et D3, D5, D6, D9, D10, D11 autorisent la PWM. Les broches A0 à A7 assurent les entrées analogiques, tout en pouvant être utilisées comme entrées/sorties numériques supplémentaires si besoin.
Les broches d’alimentation comprennent la broche 5V, la broche VIN, le 3,3 V (généré par un régulateur annexe sur certains modèles), ainsi que plusieurs broches GND. L’usage de VIN reste pertinent lorsqu’une tension supérieure à 5 V arrive sur la carte et doit passer par le régulateur intégré. En revanche, une alimentation déjà régulée en 5 V se connecte directement au 5V.
Pour une vue détaillée des fonctions de chaque broche, une ressource dédiée au brochage Nano se révèle très utile : Arduino Nano : pinout et affectations de broches. Ce contenu clarifie les correspondances entre broches physiques et fonctionnalités logicielles.
Gestion des bus de communication
Le bus I2C utilise en général les broches A4 (SDA) et A5 (SCL) sur les versions ATmega328, tandis que le SPI s’oriente vers les broches D10 (SS), D11 (MOSI), D12 (MISO) et D13 (SCK). La configuration exacte dépend parfois des variantes et des shields, d’où l’intérêt de consulter le schéma officiel de la carte utilisée.
Sur Nano R4, la présence de deux bus I2C et de deux interfaces série ouvre des combinaisons plus souples. Un bus I2C peut servir à des capteurs sensibles en 3,3 V, tandis que l’autre pilote des modules en 5 V. Les deux ports série séparent le debug de la communication vers un module externe, par exemple un modem cellulaire ou un module LoRaWAN.
Programmation de l’Arduino Nano : outils et méthodes
La programmation de l’Arduino Nano passe principalement par l’IDE Arduino, mais d’autres outils existent. La configuration du bon type de carte, du port de communication et du bootloader reste indispensable pour garantir le succès du téléversement et un comportement prévisible.
IDE Arduino et configuration de la carte
L’installation de l’IDE Arduino fournit un environnement complet de compilation, de gestion des bibliothèques et de communication série. Dans le menu Outils, la sélection de la carte s’oriente vers « Arduino Nano », puis vers le bon processeur ou la bonne version, selon que la carte utilise un bootloader récent ou ancien.
Le port série apparaît généralement lorsqu’un câble USB relie le Nano à l’ordinateur. Après chargement d’un premier sketch comme « Blink », la LED intégrée clignote selon le rythme défini dans le code, confirmant que la chaîne de développement fonctionne correctement.
Alternatives de développement et workflows avancés
Les développeurs plus expérimentés se tournent vers des environnements alternatifs comme PlatformIO, Visual Studio Code, ou utilisent des chaînes de compilation en ligne de commande. Ces approches offrent une intégration plus fine avec le contrôle de version, l’intégration continue ou le test automatisé.
Sur Nano R4, la nature ARM du microcontrôleur permet l’usage de chaînes de compilation plus proches de celles utilisées pour les microcontrôleurs STM32 ou NRF, tout en conservant une compatibilité avec l’écosystème Arduino. Cette dualité rend la carte pertinente pour un public large, allant des hobbyistes jusqu’aux ingénieurs embarqués.
Bonnes pratiques de câblage et de gestion de l’alimentation
Un projet basé sur Arduino Nano fonctionne durablement lorsque le câblage, la dissipation thermique et la distribution de l’alimentation respectent quelques règles simples. Une carte bien alimentée, correctement découplée et protégée contre les surcharges évite de nombreux dysfonctionnements aléatoires.
Courant par broche et limites globales
Sur le Nano standard, le courant par broche numérique ne doit pas dépasser 20 mA sur la durée, même si la limite absolue annoncée atteint 40 mA. Le courant total transitant par VCC et GND se limite autour de 200 mA, et le courant global par port ne dépasse pas 150 mA. Ces valeurs réclament l’usage de transistors, de MOSFET ou de drivers pour piloter des charges plus gourmandes comme des bandes LED, des moteurs ou des relais multiples.
ArduinoPiloter un relais 230 V avec Arduino en sécurité : 5 erreurs à éviterUne architecture saine sépare l’alimentation logique de la carte de l’alimentation de puissance des charges. Les masses se rejoignent en un point commun, mais les flux de courant importants évitent de passer par les pistes de la carte Arduino.
Découplage, filtrage et protection
Le placement de condensateurs de découplage près des modules sensibles réduit les perturbations électromagnétiques et les chutes de tension transitoires. Un simple condensateur de 100 nF sur chaque module, complété par un condensateur électrolytique plus large sur l’alimentation principale, améliore déjà la stabilité.
Pour des environnements bruyants, l’ajout de protections supplémentaires comme des diodes de roue libre sur les bobines, des varistances ou des filtres RC limite les risques de reset intempestif et de corruption des mesures analogiques.
Arduino Nano dans l’écosystème IoT moderne
Les usages IoT évoluent vers plus d’autonomie, de traitement local et de connectivité dépendante de réseaux spécialisés. L’Arduino Nano suit ce mouvement en se combinant avec des modules dédiés, tout en restant au cœur d’une logique d’edge computing.
Edge computing, TinyML et IA embarquée
L’IA embarquée, ou TinyML, vise à exécuter des modèles de machine learning directement sur le microcontrôleur, sans dépendre d’un serveur distant. Le Nano R4, avec son Cortex-M4 et ses 256 KB de flash, se montre adapté à ce type d’usage pour des modèles compacts : classification de signaux, détection de mots clés, détection de mouvements, reconnaissance de patterns.
Cette approche limite la latence, renforce la confidentialité des données et réduit la consommation énergétique globale du système. Les données brutes ne quittent pas systématiquement le device, seules les décisions ou les événements pertinents circulent vers le cloud.
Connectivité : 5G, LPWAN, Wi-Fi et Matter
La carte Nano, seule, n’intègre pas la 5G ni le Wi-Fi, mais se marie très bien avec des modules externes : modems NB-IoT, modems 5G, modules LoRaWAN, Wi-Fi 6 ou Bluetooth LE. L’essentiel repose sur la robustesse du bus de communication et sur la gestion de l’énergie partagée entre carte et module radio.
Dans le monde de la domotique, l’intégration avec des écosystèmes compatibles Matter et d’autres protocoles se fait derrière des passerelles. Le Nano assure la collecte et le prétraitement local, tandis que la passerelle gère les spécificités du protocole, la sécurité et la publication vers les plateformes cloud.
Optimisation énergétique et energy harvesting
Les tendances récentes privilégient des dispositifs capables de fonctionner longtemps sur batterie, voire de se recharger via des sources d’energy harvesting (panneaux solaires, vibrations, gradients thermiques). Sur Nano, la gestion fine des modes veille, le choix de capteurs peu gourmands et l’optimisation du code influent directement sur l’autonomie.
Sur Nano R4, les fonctionnalités avancées du microcontrôleur ARM permettent un contrôle plus nuancé des modes de basse consommation, tout en conservant la capacité de se réveiller sur des événements précis, par exemple une interruption d’un capteur, un timer RTC ou un seuil de surveillance.
« Le vrai gain d’autonomie ne provient pas uniquement du choix de la batterie, mais avant tout d’un code conçu pour dormir longtemps, mesurer vite et transmettre rarement. »
Arduino Nano et innovations industrielles
Au-delà des projets amateurs, l’Arduino Nano trouve des applications dans des environnements industriels, notamment comme plateforme de prototypage rapide ou comme composant d’instruments internes. La flexibilité de la carte simplifie les phases d’ajustement de capteurs et les expérimentations sur le terrain.
Jumeaux numériques et simulation avancée
La notion de jumeau numérique consiste à créer un modèle virtuel d’un système physique. Les cartes Nano, reliées à des capteurs et actionneurs, fournissent les données nécessaires à l’alimentation de ces modèles et à la validation des hypothèses. Les designers de systèmes déploient des Nanos sur des bancs d’essai, les raccordent à des réseaux de mesure et comparent les réponses de la maquette au comportement simulé.
Ce type de démarche favorise une optimisation prédictive : ajustement d’algorithmes de contrôle, test de scénarios extrêmes ou validation de nouvelles stratégies de maintenance. Les cartes peuvent rester en place comme capteurs permanents, ou être démontées une fois la phase de test achevée.
Maintenance prédictive et supervision légère
Dans un contexte de maintenance prédictive, les Nanos collectent des signaux de vibration, de température, de courant ou de pression. Les données traitées localement identifient des signatures de dérive ou des anomalies répétitives. Un simple seuil ou un modèle d’IA embarquée déclenche alors une alerte, un changement de mode de fonctionnement ou un enregistrement plus dense pour analyse approfondie.
Cette logique réduit les arrêts imprévus, améliore l’utilisation des équipements et favorise la planification de la maintenance. Les Nanos fonctionnent comme des sentinelles distribuées, raccordées à un réseau CAN, à un bus Modbus (via convertisseur) ou à un système IoT central.
Aller plus loin avec Arduino Nano : structuration du savoir et montée en compétence
La richesse de l’écosystème Arduino mène rapidement à une multitude de projets, de bibliothèques et de montages possibles. Pour progresser sereinement avec l’Arduino Nano, une certaine méthode aide à capitaliser sur chaque expérience et à évacuer les blocages techniques récurrents.
Structurer les projets et gérer la complexité
Avec l’augmentation de la mémoire et des capacités sur Nano R4, les projets deviennent plus ambitieux. La gestion de la complexité passe par une structuration claire du code : utilisation de fichiers séparés, adoption de classes, organisation des bibliothèques, documentation minimale mais régulière.
Une architecture logicielle pensée en modules (capteurs, communication, logique métier, interface utilisateur) rend les évolutions plus simples. Un module se remplace ou s’améliore sans réécrire l’ensemble du programme. Cette approche correspond mieux aux contextes professionnels où plusieurs développeurs interviennent sur un même projet.
Capitaliser sur les ressources et la communauté
L’écosystème Arduino propose de nombreux exemples, bibliothèques et guides. En les combinant avec une documentation plus ciblée, comme les contenus dédiés aux différences entre Uno et Nano ou au pinout détaillé, il devient possible de construire une base de connaissances personnelle solide.
Les ressources internes telles que la comparaison Uno vs Nano, l’analyse du pinout Nano ou encore le guide complet pour débuter structurent cette montée en compétence et facilitent les arbitrages techniques pour chaque nouveau projet.
