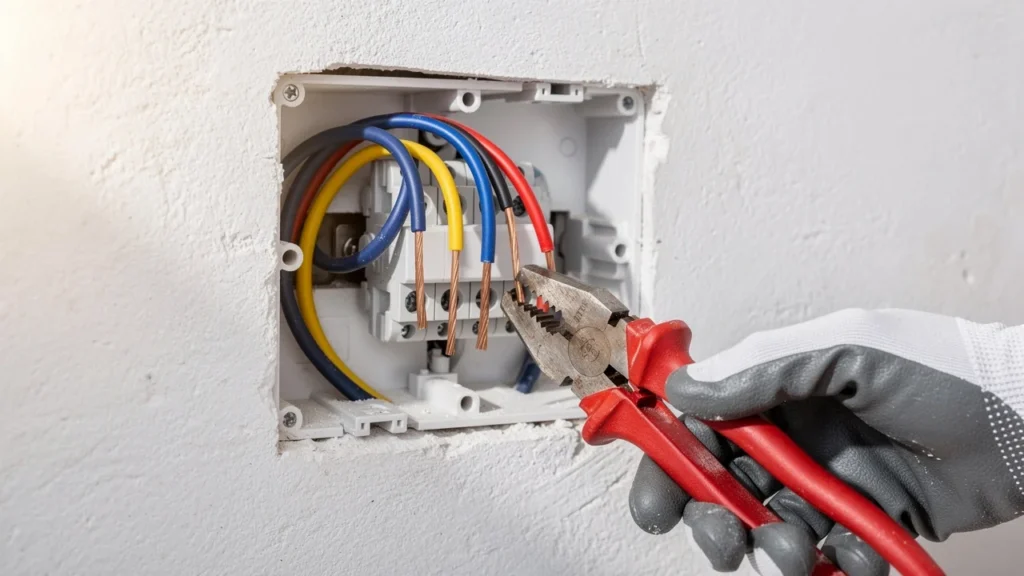

Schéma de câblage va-et-vient : phase, navettes et retour lampe sans erreur

Un circuit d’éclairage domestique se câble le plus souvent en 1,5 mm² et se protège généralement par un disjoncteur de 16 A maximum selon la norme NF C 15-100. Sur un va-et-vient, l’erreur la plus fréquente vient de la confusion entre la phase, les deux navettes et le retour lampe.

Comprendre le schema cablage va et vient avant de raccorder

Le schema cablage va et vient sert à commander un même point lumineux depuis deux endroits différents. On le retrouve dans un couloir, une chambre avec commande à l’entrée et près du lit, un escalier ou une pièce traversante.

Le principe repose sur deux interrupteurs va-et-vient. Chacun possède une borne commune et deux bornes de navettes. Le courant arrive sur le commun du premier interrupteur, circule selon la position des contacts, puis repart vers la lampe depuis le commun du second interrupteur.

À retenir : dans un va-et-vient classique, la phase arrive sur le commun du premier interrupteur, les deux navettes relient les deux interrupteurs, et le retour lampe part du commun du second interrupteur vers le luminaire.

Ce repère fonctionne pour comprendre le circuit. En revanche, les marquages changent selon les fabricants. La borne commune se nomme parfois L, P, COM ou porte un symbole spécifique. Les bornes de navettes sont souvent repérées par 1 et 2, par deux flèches, ou par une couleur différente sur le mécanisme.

22 septembre 2026

Code erreur E03 sur un lave-linge Candy : 3 contrôles avant d’appeler un réparateur

0 commentaires

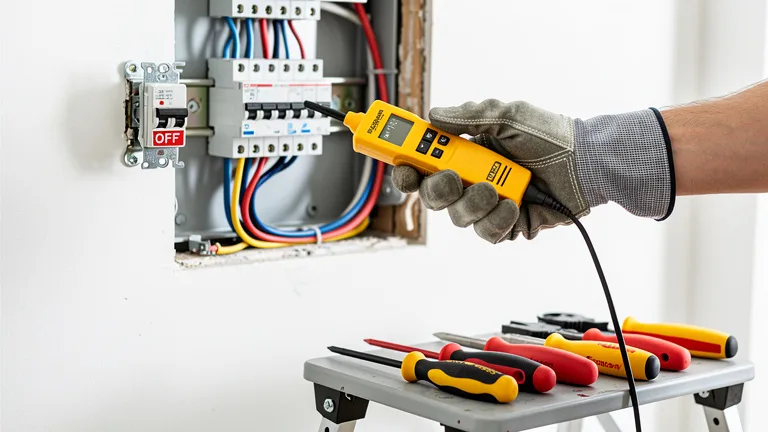

Sécurité électrique : les vérifications avant toute intervention

Avant de toucher un interrupteur, un domino, une borne automatique ou un luminaire, le courant doit être coupé au tableau électrique. Il faut agir sur le disjoncteur du circuit concerné, ou sur le disjoncteur général si le repérage du tableau manque de fiabilité.

Après coupure, la tension doit être contrôlée. Un vérificateur d’absence de tension reste l’outil adapté. Un simple tournevis testeur ne donne pas une information suffisamment fiable pour travailler sereinement.

• Couper le disjoncteur du circuit d’éclairage.
• Empêcher une remise sous tension accidentelle si plusieurs personnes sont présentes.
• Contrôler l’absence de tension entre phase, neutre et terre.
• Ne pas se fier uniquement aux couleurs des fils sur une installation ancienne.
• Faire intervenir un électricien si le repérage reste incertain.

Le va-et-vient semble simple sur le papier, mais une inversion de conducteur provoque vite un éclairage incohérent, un court-circuit ou un défaut de protection. La prudence prime, surtout sur une rénovation où les couleurs et les passages de gaines ne correspondent pas toujours aux usages actuels.

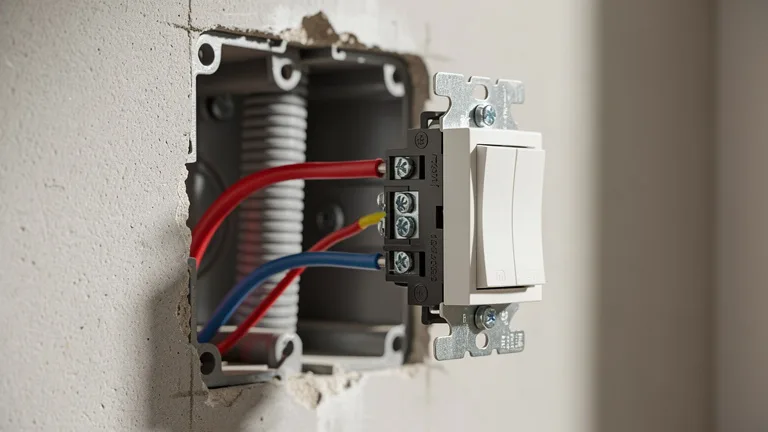

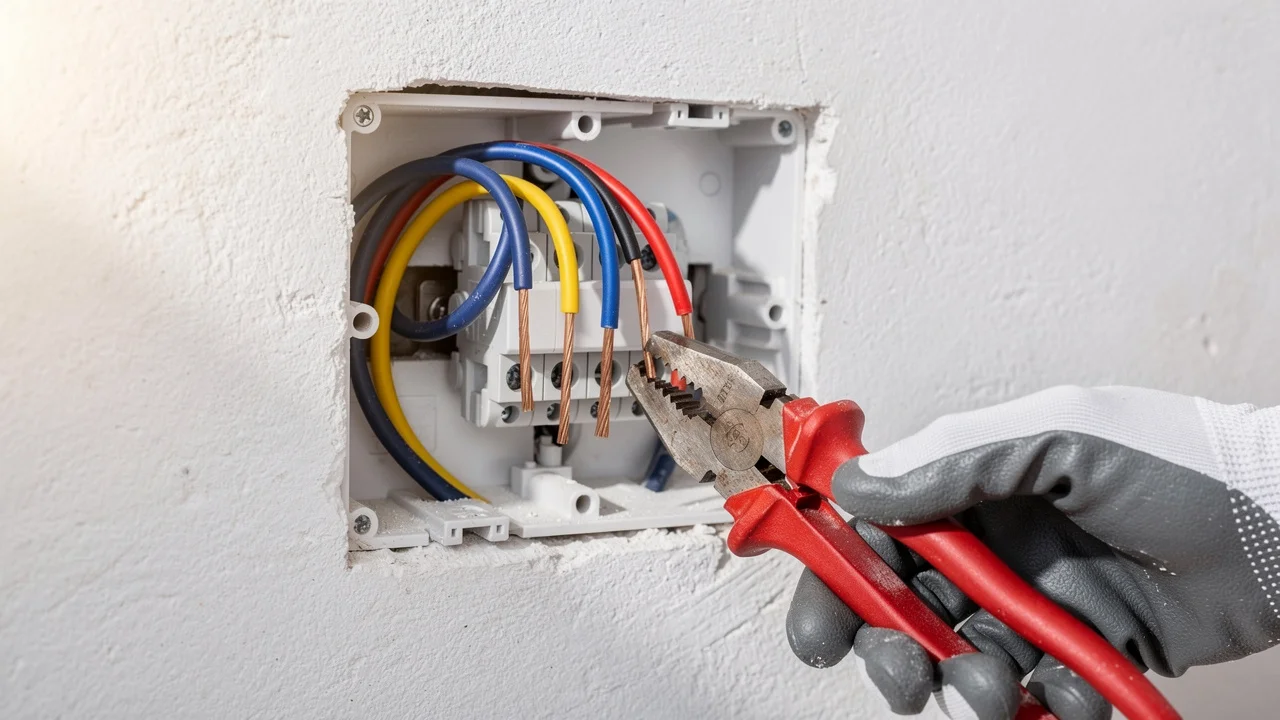

Rôle des fils dans un câblage va-et-vient

Pour lire correctement un schéma, il faut distinguer les conducteurs par leur fonction, pas seulement par leur couleur. Un fil rouge n’est pas automatiquement une phase permanente si quelqu’un l’a utilisé autrement dans une ancienne installation.

La phase : l’alimentation du circuit

La phase est le conducteur actif qui vient du tableau électrique. Dans un montage va-et-vient standard, elle arrive sur la borne commune du premier interrupteur. C’est elle qui alimente le système de commande.

Dans les installations récentes, la phase est souvent rouge, marron ou noire. Le rouge est courant en logement, mais il n’est pas obligatoire pour tous les retours ou toutes les commandes. Ce point impose un repérage réel avant raccordement.

21 septembre 2026

Code erreur sur un lave-linge Bosch : décoder la panne et éviter une réparation inutile

0 commentaires

Les navettes : les deux fils entre interrupteurs

Les navettes relient les deux interrupteurs va-et-vient. Elles permettent d’alterner le chemin électrique selon la position des mécanismes. Elles se raccordent sur les deux bornes secondaires de chaque interrupteur, généralement repérées 1 et 2.

Les navettes sont souvent violettes, orange, marron ou noires. Leur ordre n’empêche pas le fonctionnement dans la majorité des cas : si la navette 1 et la navette 2 sont inversées entre les deux mécanismes, le va-et-vient fonctionne quand même, mais les positions haut/bas des interrupteurs changent.

Le retour lampe : le fil qui alimente le luminaire

Le retour lampe part de la borne commune du second interrupteur et rejoint le point lumineux. Il devient alimenté uniquement lorsque la combinaison des deux interrupteurs ferme le circuit.

Ce conducteur est parfois orange, violet, marron ou noir selon les habitudes de câblage. Il ne doit pas être confondu avec le neutre. Le retour lampe transporte la phase commandée, alors que le neutre revient directement au luminaire depuis le tableau ou depuis une boîte de dérivation.

21 septembre 2026

Erreur L11-06 sur Livebox 4 : 4 vérifications avant d’appeler Orange

0 commentaires

Le neutre et la terre : présents au luminaire, pas sur le contact du va-et-vient

Dans un va-et-vient classique, le neutre ne passe pas par les interrupteurs mécaniques. Il arrive directement au luminaire. Sa couleur normalisée est le bleu. Ce conducteur ne doit pas être utilisé comme navette, retour lampe ou phase.

Le conducteur de terre, vert et jaune, protège les masses métalliques. Il se raccorde au luminaire si celui-ci possède une borne de terre. Il ne sert jamais de conducteur actif dans un circuit de commande.

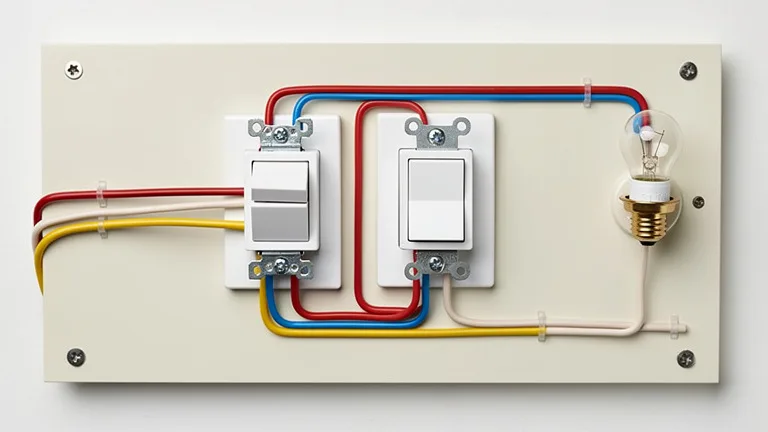

Schéma de principe d’un va-et-vient avec phase, navettes et retour lampe

Le câblage logique se lit comme une chaîne. Le tableau électrique alimente le circuit. La phase arrive au premier interrupteur. Les deux navettes partent vers le deuxième interrupteur. Le retour lampe quitte le second interrupteur et rejoint le luminaire. Le neutre, lui, va directement au luminaire.

Voici la logique de raccordement à mémoriser :

• Tableau électrique vers interrupteur 1 : la phase arrive sur la borne commune.
• Interrupteur 1 vers interrupteur 2 : deux navettes relient les bornes secondaires.
• Interrupteur 2 vers lampe : le commun envoie le retour lampe.
• Tableau électrique vers lampe : le neutre rejoint directement le luminaire.
• Terre : elle accompagne le circuit et se raccorde au luminaire si nécessaire.

Sur le mécanisme, le piège consiste à confondre le commun avec une borne de navette. Visuellement, la borne commune est parfois isolée des deux autres, placée d’un côté du mécanisme, ou repérée par une couleur différente. Sur certains modèles, les trois bornes sont alignées, ce qui rend la lecture du marquage indispensable.

Un schéma de va-et-vient n’est jamais universel au niveau de la forme des bornes. La fonction des conducteurs reste la même, mais le repérage L, COM, P, 1, 2 ou flèches dépend du fabricant.

Étapes de raccordement d’un va-et-vient standard

Les étapes suivantes décrivent le câblage de principe d’un va-et-vient mécanique classique. Elles supposent que les gaines, boîtes d’encastrement, protections et conducteurs sont adaptés au circuit d’éclairage.

1. Identifier le premier interrupteur alimenté par la phase

Le premier interrupteur est celui qui reçoit la phase permanente. Cette phase vient du tableau ou d’une boîte de dérivation. Elle doit être raccordée sur la borne commune du mécanisme.

Si plusieurs fils sont présents dans la boîte, il ne faut pas choisir au hasard. L’identification se fait hors tension après repérage, ou par mesure avant coupure dans un cadre maîtrisé, puis avec vérification d’absence de tension avant manipulation. En cas de doute, l’intervention d’un professionnel évite une erreur dangereuse.

2. Raccorder les deux navettes entre les interrupteurs

Les deux conducteurs de navette partent du premier interrupteur vers le second. Ils se branchent sur les deux bornes dédiées aux navettes. Sur un mécanisme repéré 1 et 2, on place une navette sur 1 et l’autre sur 2.

Pour un montage lisible, garder la même correspondance d’un interrupteur à l’autre simplifie les contrôles ultérieurs. Par exemple, la navette violette sur la borne 1 des deux côtés et la navette orange sur la borne 2 des deux côtés. Si les navettes sont croisées, le fonctionnement reste généralement correct, mais le diagnostic devient moins intuitif.

3. Raccorder le retour lampe sur le commun du second interrupteur

Le second interrupteur reçoit les deux navettes et envoie la phase commandée vers le luminaire. Le conducteur de retour lampe doit donc être raccordé sur sa borne commune.

Une erreur fréquente consiste à brancher le retour lampe sur une borne de navette. Le résultat donne un éclairage qui ne répond correctement que dans certaines positions, ou une lampe qui reste éteinte selon la combinaison des interrupteurs.

4. Raccorder neutre et terre au niveau du point lumineux

Au luminaire, on retrouve le retour lampe, le neutre et éventuellement la terre. Le retour lampe se raccorde sur la borne de phase du luminaire. Le neutre bleu se raccorde sur la borne neutre. Le vert-jaune se connecte à la borne de terre si le luminaire en possède une.

Certains luminaires de classe II n’ont pas de raccordement de terre, car ils disposent d’une double isolation. Dans ce cas, le conducteur de terre doit rester présent dans la boîte ou le point de centre, correctement isolé et disponible.

Couleurs des fils et normes : les repères à connaître

La norme NF C 15-100 encadre les installations électriques en France. Pour un circuit d’éclairage courant, les conducteurs sont généralement en 1,5 mm², protégés par un disjoncteur adapté, souvent 16 A maximum. Le nombre de points d’éclairage et les règles de cheminement doivent aussi être respectés.

Les couleurs normalisées ne laissent aucune ambiguïté pour deux conducteurs : le bleu est réservé au neutre et le vert-jaune est réservé à la terre. Ces couleurs ne doivent pas servir de phase, navette ou retour lampe dans une installation conforme.

Pour les autres conducteurs actifs, plusieurs couleurs sont possibles. Le rouge, le marron, le noir, le violet ou l’orange se rencontrent selon le rôle et selon les habitudes de l’électricien. Les navettes sont souvent réalisées en orange ou violet pour faciliter le repérage, mais ce n’est pas une garantie absolue.

• Bleu : neutre uniquement.
• Vert-jaune : conducteur de protection uniquement.
• Rouge : souvent phase permanente.
• Orange ou violet : souvent retour lampe ou navettes.
• Marron ou noir : phase, navette ou retour selon le contexte.

Dans une installation existante, un ancien câblage, une modification ou un dépannage antérieur rendent les couleurs moins fiables. Le bon réflexe consiste à vérifier la continuité, le cheminement et les bornes, pas à déduire tout le montage à partir de la couleur apparente.

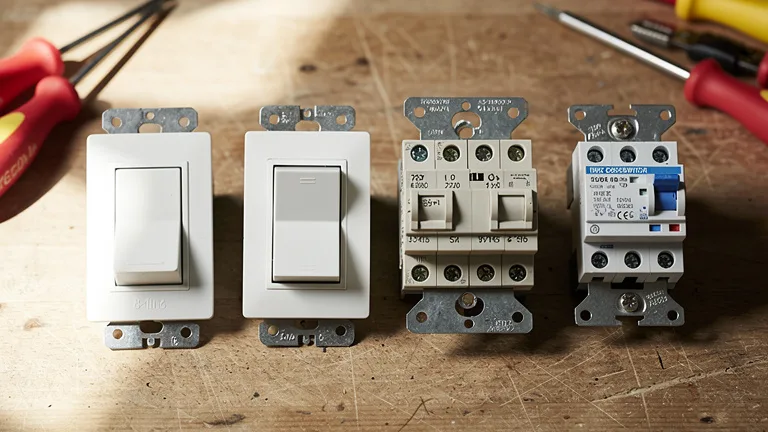

Différences entre interrupteur simple, va-et-vient, permutateur et télérupteur

Le va-et-vient répond à un besoin précis : commander un point lumineux depuis deux emplacements. Au-delà de deux commandes, le montage change. On utilise soit un permutateur entre les deux va-et-vient, soit un télérupteur avec boutons-poussoirs.

Cette distinction évite de chercher un schema cablage va et vient là où le circuit demande un autre montage. Si trois interrupteurs commandent déjà la même lampe, il ne s’agit pas d’un va-et-vient simple. Le câblage et les mécanismes ne sont alors pas identiques.

Erreurs fréquentes sur un câblage va-et-vient

La majorité des pannes après remplacement d’un interrupteur vient d’un mauvais repérage des fils avant démontage. Les anciens mécanismes n’ont pas toujours les mêmes marquages que les nouveaux. Un fil branché en haut sur l’ancien interrupteur ne doit pas forcément aller en haut sur le nouveau.

Confondre commun et navettes

C’est l’erreur la plus courante. Si la phase ou le retour lampe se retrouve sur une borne de navette, l’éclairage devient aléatoire. La lampe fonctionne dans une position, puis ne répond plus correctement dès que l’autre interrupteur change d’état.

Le bon réflexe consiste à repérer la borne commune sur l’ancien mécanisme avant démontage. Une photo aide, mais elle ne remplace pas la lecture des inscriptions sur les bornes.

Se fier uniquement à la position physique des fils

Deux interrupteurs de marques différentes n’ont pas forcément la même disposition interne. Sur l’un, le commun se trouve en haut. Sur l’autre, il se trouve en bas ou sur le côté. Reproduire le placement mécanique sans lire les repères crée souvent une inversion.

Utiliser le bleu ou le vert-jaune comme conducteur actif

Le bleu doit rester réservé au neutre et le vert-jaune à la terre. Les employer comme navettes ou retour lampe complique les dépannages et crée un risque d’interprétation dangereuse lors d’une future intervention.

Oublier le neutre au luminaire

Le va-et-vient ne fonctionne que si le luminaire reçoit à la fois le retour lampe et le neutre. Si le retour lampe arrive correctement mais que le neutre est absent, coupé ou mal raccordé, la lampe ne s’allume pas.

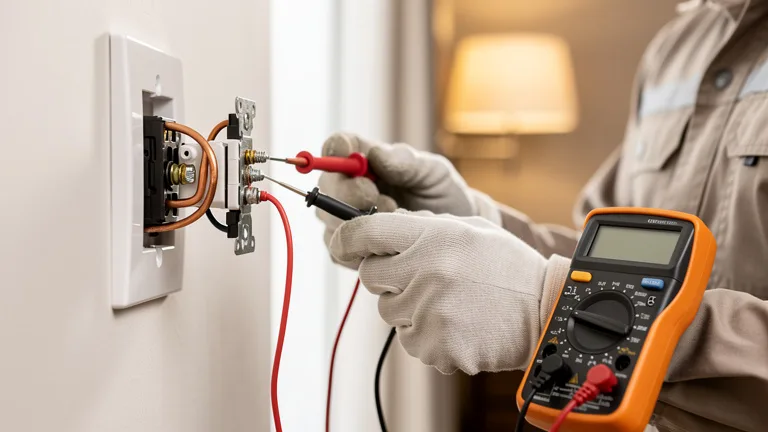

Diagnostiquer un va-et-vient qui ne fonctionne pas correctement

Un défaut de va-et-vient se manifeste souvent par une lampe qui reste éteinte, qui reste allumée, ou qui ne fonctionne que dans certaines positions. Avant tout démontage, le circuit doit être mis hors tension et contrôlé.

Les lampes LED rendent parfois visibles de faibles courants induits dans les gaines longues. Ce phénomène se traduit par un clignotement ou une faible lueur lampe éteinte. Le problème ne se règle pas en modifiant les fils au hasard. Il faut vérifier le type d’interrupteur, la présence d’un voyant lumineux, le câblage du neutre et la compatibilité du luminaire.

Remplacer un ancien interrupteur par un va-et-vient neuf

Lors d’un remplacement, le but n’est pas de recopier la position des fils, mais de recopier leur fonction. Avant démontage, il faut identifier le fil raccordé sur le commun, puis les deux navettes. Une photo nette de l’ancien branchement aide à comparer, surtout si les couleurs se ressemblent.

Sur le nouvel interrupteur, chercher le marquage de la borne commune. Elle reçoit soit la phase permanente, soit le retour lampe, selon le côté du circuit. Les deux autres fils se placent sur les bornes de navettes.

• Si l’interrupteur remplacé reçoit la phase, cette phase va sur le commun du nouveau mécanisme.
• Si l’interrupteur remplacé envoie le retour lampe, ce retour va sur le commun du nouveau mécanisme.
• Les deux fils restants sont les navettes.
• Les fils doivent être dénudés à la bonne longueur, sans cuivre apparent hors borne.
• Les connexions doivent être fermes, propres et adaptées au type de borne.

Certains mécanismes modernes acceptent aussi des voyants témoins ou lumineux. Leur raccordement varie selon qu’il signale la lampe allumée ou qu’il sert à localiser l’interrupteur dans le noir. Ce câblage ajoute parfois un neutre ou un accessoire spécifique. La notice du fabricant doit être suivie.

Cas particuliers : boîte de dérivation, neutre dans l’interrupteur et interrupteur connecté

Va-et-vient avec boîte de dérivation

Dans de nombreux logements, les connexions ne se font pas uniquement dans les boîtes d’interrupteurs. Une boîte de dérivation regroupe la phase, le neutre, les navettes et le retour lampe. Le schéma reste le même, mais les jonctions sont déportées.

Dans ce cas, la phase part de la boîte vers le commun du premier interrupteur. Les navettes passent entre les deux interrupteurs, directement ou via la boîte. Le retour lampe revient vers la boîte puis repart au luminaire, ou va directement au luminaire selon le cheminement.

Présence d’un neutre dans une boîte d’interrupteur

Un neutre présent dans une boîte d’interrupteur ne change pas le principe du va-et-vient mécanique. Il ne se raccorde pas sur un interrupteur classique, sauf cas particulier prévu par le fabricant, comme un voyant ou un module connecté.

Cette présence devient utile avec certains équipements domotiques. Beaucoup d’interrupteurs connectés exigent un neutre pour alimenter leur électronique. D’autres modèles fonctionnent sans neutre, avec des limites de compatibilité selon les lampes LED.

Va-et-vient connecté ou micromodule

Un va-et-vient connecté ne se câble pas toujours comme deux interrupteurs mécaniques standards. Selon la solution, les commandes deviennent des poussoirs, un micromodule prend place derrière un interrupteur ou au plafond, et le retour lampe passe par le module.

La notice du fabricant prime sur le schéma traditionnel. Il faut aussi vérifier la puissance admissible, le type de charge, la présence du neutre, la profondeur de la boîte et la protection du circuit.

Repères pratiques pour lire un schéma sans se tromper

Pour lire un schema cablage va et vient sans confusion, suivre le trajet de l’énergie aide plus que regarder les couleurs. Le courant part de la phase, traverse le premier commun, emprunte l’une des deux navettes, traverse le second commun, puis rejoint la lampe par le retour lampe. Le neutre ferme le circuit au niveau du luminaire.

• Un seul fil sur le commun du premier interrupteur : la phase permanente.
• Deux fils entre les deux interrupteurs : les navettes.
• Un seul fil sur le commun du second interrupteur : le retour lampe.
• Un fil bleu au luminaire : le neutre.
• Un fil vert-jaune au luminaire : la terre, si le luminaire la nécessite.

En rénovation, les boîtes contiennent parfois plusieurs circuits, des repiquages ou d’anciens conducteurs inutilisés. Les fils non utilisés doivent rester isolés dans des connecteurs adaptés. Aucun conducteur ne doit être laissé libre avec du cuivre apparent.

Quand faire appel à un électricien pour un va-et-vient

Un professionnel devient nécessaire dès que le circuit ne correspond pas au montage attendu. C’est le cas si les couleurs sont incohérentes, si plusieurs phases arrivent dans la même boîte, si le disjoncteur déclenche, si le tableau n’est pas repéré ou si l’installation semble ancienne.

Un électricien dispose des appareils de mesure, connaît les exigences de la NF C 15-100 et sait identifier les défauts d’isolement, les mélanges de circuits et les protections inadaptées. Sur un circuit d’éclairage, une réparation propre vaut mieux qu’un branchement approximatif qui masque le problème.

• Installation sans conducteur de terre sur des luminaires métalliques.
• Fils cassants, gaines anciennes ou isolants abîmés.
• Présence de plusieurs circuits dans une même boîte.
• Disjoncteur qui déclenche après raccordement.
• Besoin de transformer un va-et-vient en commande connectée.
