La résistance électrique intrigue souvent : un petit composant, un symbole en zigzag sur les schémas, des valeurs en ohms… et pourtant, ce phénomène conditionne chaque circuit, du simple éclairage aux équipements électroniques sophistiqués.
En comprenant clairement comment la résistance agit sur le courant, la tension et la puissance, tu prends la main sur tes montages, tes réparations et même la sécurité de ton installation. Les bases sont accessibles, à condition de les aborder avec des exemples concrets et une méthode claire.
| Concept clé | Explication simple | Exemple concret |
|---|---|---|
| Résistance (R) | La difficulté qu’a le courant à circuler dans un matériau. | Une lampe faible en résistance laisse passer plus de courant et éclaire davantage. |
| Influence de la longueur du fil | Plus un fil est long, plus la résistance augmente. | Une rallonge électrique très longue chauffe plus facilement. |
| Influence de la section du fil | Un fil plus épais offre moins de résistance. | Les câbles d’enceintes épaississent pour limiter les pertes. |
| Nature du matériau | Chaque matériau possède une résistivité propre. | Le cuivre conduit très bien, le plastique pas du tout. |
| Effet de la température | La résistance augmente souvent avec la chaleur. | Un grille-pain devient plus résistant en chauffant. |
Calculateur Loi d Ohm
Entrez deux valeurs parmi les trois pour calculer la troisieme.
Decodeur de Code Couleur (4 bandes)
Selectionnez la couleur de chaque bande pour connaitre la valeur de la resistance.
Calculateur de Resistance d un Fil
Calculez la resistance d un fil conducteur en fonction de son materiau, sa longueur et sa section.
Résistance électrique : définition simple et rôle concret dans un circuit
Une résistance électrique représente l’opposition qu’un matériau oppose au passage du courant. Plus la résistance est élevée, plus le courant circule difficilement. Cette grandeur physique se mesure en ohms (Ω) et s’applique autant à un composant dédié (la résistance) qu’à un câble, une lampe ou un appareil complet.
Dans un circuit, la résistance joue un rôle de régulateur. Elle limite le courant, protège les composants sensibles et répartit la tension entre plusieurs éléments. Sans résistance, un simple branchement sur une source de tension risquerait la surchauffe, la destruction de matériel, voire un court-circuit.
Chaque conducteur possède sa propre résistivité, chaque montage son schéma de distribution des résistances. Comprendre ces notions facilite ensuite la lecture de plans, l’analyse de pannes et le dimensionnement de nouveaux circuits, en complément des bases présentées dans le guide électricité maison.
Les grandeurs fondamentales liées à la résistance : U, I, R, P
La résistance ne se comprend jamais seule. Elle s’insère dans un ensemble de grandeurs physiques qui interagissent entre elles : tension (U), courant (I), résistance (R) et puissance (P). Ces quatre paramètres structurent tout calcul en électricité.
Tension électrique (U) : la « pression » qui pousse le courant
La tension représente la différence de potentiel entre deux points d’un circuit. Elle se mesure en volts (V). On la compare souvent à une pression qui pousse les charges électriques à se déplacer dans un conducteur.
Une même résistance réagira différemment selon la tension appliquée. Plus la tension augmente, plus le courant tend à croître pour une résistance donnée. Ce lien direct se formalise avec la loi d’Ohm, détaillée dans l’article dédié explication de la loi d’Ohm.
Courant électrique (I) : le débit de charges
Le courant désigne le débit de charges électriques qui traverse un conducteur. Il se mesure en ampères (A). Une résistance influence fortement ce courant en limitant sa valeur.
Dans un circuit simple, si la résistance augmente, le courant diminue pour une même tension. Cette relation conditionne par exemple le choix d’une résistance en série avec une LED pour éviter de la griller.
Résistance (R) : l’opposition au passage du courant
La résistance traduit l’opposition d’un composant au mouvement des électrons. Elle se mesure en ohms (Ω). Un conducteur en cuivre possède une résistance faible, alors qu’un filament de lampe ou une résistance céramique en présente une bien plus élevée.
Chaque matériau possède une résistivité propre, chaque forme géométrique (longueur, section) modifie la valeur totale. Un fil long et fin en acier oppose davantage de résistance qu’un câble court et épais en cuivre.
Puissance (P) : l’énergie transformée par la résistance
La puissance électrique correspond à l’énergie transformée ou dissipée par unité de temps. Elle se mesure en watts (W). Une résistance dissipe la puissance sous forme de chaleur.
La relation de base est : P = U × I, mais on utilise aussi des formes dérivées en fonction des données disponibles :
- P = U² / R si la tension et la résistance sont connues
- P = I² × R si le courant et la résistance sont connus
Ces formules servent à vérifier si une résistance supporte correctement la puissance qu’elle doit dissiper, point central dans le choix des composants.
La loi d’Ohm : relation simple pour calculer la résistance
La loi d’Ohm relie directement la tension, le courant et la résistance dans un circuit linéaire :
ÉlectroniqueChamp électrique : les notions fondamentales expliquées simplementU = R × I
À partir de cette expression, on isole facilement chaque grandeur :
- R = U / I : calcul de la résistance
- I = U / R : calcul du courant
Cette loi sert de base à la quasi-totalité des raisonnements en électricité basse tension. Elle guide autant le diagnostic d’un problème que la conception d’un nouveau montage, renforcée par les explications du guide sur la loi d’Ohm.
« La loi d’Ohm offre une relation linéaire entre courant, tension et résistance dans les matériaux ohmiques, et reste un outil central pour l’analyse des circuits électriques. » – Synthèse de principes enseignés en électrotechnique
Dans la pratique, un multimètre permet de mesurer la tension aux bornes d’une résistance et le courant qui la traverse, puis de vérifier la cohérence avec la loi d’Ohm. Cette approche confirme le bon fonctionnement d’un composant ou révèle un défaut.
Résistance matérielle et résistance d’un conducteur : ce qu’il faut distinguer
Le mot « résistance » désigne à la fois le composant électronique (petit cylindre ou pavé marqué de couleurs ou de chiffres) et la propriété électrique d’un matériau. La nuance reste utile pour analyser un système complet.
Un radiateur électrique, une plaque chauffante ou un sèche-cheveux reposent sur des éléments résistifs longs et enroulés. Un simple câble électrique présente aussi une résistance, bien que faible, qui intervient dans le calcul des chutes de tension, sujet abordé dans le guide électricité maison.
Les différents types de résistances électriques et leurs usages
Il existe une large variété de résistances, chacune répondant à un usage précis. La construction, la valeur ohmique, la tolérance et la puissance admissible orientent le choix du composant.
Résistances fixes : les plus courantes en électronique
Les résistances fixes possèdent une valeur déterminée et stable. On les rencontre dans l’électronique grand public, les alimentations, les cartes de contrôle. Elles assurent un rôle de limitation de courant, de polarisation ou de mise en forme de signaux.
Les principaux types incluent :
- Résistances carbone : économiques, adaptées aux petits montages, tolérance parfois large.
- Résistances à couche métallique : meilleure stabilité, bruit électrique plus faible, précision améliorée.
- Résistances bobinées : réalisées avec un fil résistif enroulé, prévues pour de fortes puissances, mais avec des effets inductifs à haute fréquence.
Résistances variables : potentiomètres et trimmers
Les résistances variables permettent de modifier manuellement la valeur de résistance. Elles entrent dans la composition de nombreux réglages : volume sonore, luminosité, vitesse de ventilation.
On distingue par exemple :
- Potentiomètres : ajustables par l’utilisateur (bouton rotatif, curseur).
- Trimmers : petits ajustables internes servant au calibrage en usine ou lors de la maintenance.
Un potentiomètre peut fonctionner en mode variable (rhéostat) ou en diviseur de tension, selon la manière dont il est branché dans le circuit.
Résistances de puissance : dissiper l’énergie sans surchauffer
Les résistances de puissance sont conçues pour supporter des valeurs élevées de courant et de tension. Leur boîtier intègre souvent un support métallique ou des ailettes pour faciliter la dissipation thermique.
On les utilise pour :
- des charges de test sur alimentation,
- des ralentisseurs électriques (freinage),
- des montages de limitation de courant sur des moteurs ou des lampes.
Résistances spécialisées : NTC, PTC, LDR, etc.
Certains composants résistent au courant de manière non linéaire, en fonction de la température ou de la lumière :
- NTC (Negative Temperature Coefficient) : la résistance diminue lorsque la température augmente. Utilisées pour la mesure de température ou la limitation d’appel de courant.
- PTC (Positive Temperature Coefficient) : la résistance augmente avec la température. Utilisées en protection contre les surintensités ou comme éléments de déclenchement.
- LDR (Light Dependent Resistor) : la résistance varie en fonction de la lumière reçue. Utilisées pour la détection de luminosité, l’allumage automatique d’éclairages.
Comment lire la valeur d’une résistance : code couleur et marquage
Les résistances traversantes classiques utilisent souvent un code couleur sous forme d’anneaux peints. Chaque couleur correspond à un chiffre ou à un multiplicateur. Ce système permet de reconnaître rapidement la valeur, la tolérance et parfois le coefficient thermique.
Principe général du code couleur des résistances
Une résistance à 4 bandes suit généralement la logique suivante :
- Bande 1 : premier chiffre significatif
- Bande 2 : second chiffre significatif
- Bande 3 : multiplicateur (nombre de zéros)
- Bande 4 : tolérance (% d’erreur possible)
Les versions à 5 ou 6 bandes ajoutent un chiffre significatif supplémentaire ou un coefficient de température. Pour une vue détaillée, le guide sur le code couleur des résistances présente des tableaux complet et des exemples visuels.
| Couleur | Chiffre | Multiplicateur | Tolérance |
|---|---|---|---|
| Noir | 0 | × 1 | – |
| Marron | 1 | × 10 | ± 1 % |
| Rouge | 2 | × 100 | ± 2 % |
| Orange | 3 | × 1 000 | – |
| Jaune | 4 | × 10 000 | – |
| Vert | 5 | × 100 000 | ± 0,5 % |
| Bleu | 6 | × 1 000 000 | ± 0,25 % |
| Violet | 7 | × 10 000 000 | ± 0,1 % |
| Gris | 8 | × 100 000 000 | ± 0,05 % |
| Blanc | 9 | × 1 000 000 000 | – |
| Or | – | × 0,1 | ± 5 % |
| Argent | – | × 0,01 | ± 10 % |
Résistances en série et en parallèle : comment les combiner
Dans un circuit réel, plusieurs résistances se connectent entre elles. La manière dont elles s’associent influence la valeur globale vue par la source d’alimentation. Deux cas de base structurent les calculs : les montages en série et en parallèle.
Résistances en série : addition directe
Des résistances sont en série lorsqu’elles sont traversées par le même courant, l’une après l’autre. La résistance équivalente est simplement la somme des valeurs :
Req = R1 + R2 + R3 + …
Ce type de montage sert à :
- obtenir une valeur de résistance précise à partir de plusieurs composants,
- répartir la tension sur plusieurs résistances,
- limiter le courant dans un circuit simple.
Résistances en parallèle : partage du courant
Des résistances sont en parallèle lorsqu’elles sont soumises à la même tension, connectées chacune entre les mêmes deux points du circuit. La résistance équivalente suit alors la relation :
1 / Req = 1 / R1 + 1 / R2 + 1 / R3 + …
Pour deux résistances seulement, une formule simplifiée existe :
Req = (R1 × R2) / (R1 + R2)
Les montages en parallèle servent à :
- réduire une résistance globale tout en répartissant la puissance sur plusieurs composants,
- créer des chemins de courant multiples,
- assurer une certaine redondance dans les circuits de puissance.
| Configuration | Caractéristique principale | Formule de Réquiv | Usage typique |
|---|---|---|---|
| Série | Même courant, tensions qui se partagent | Req = R1 + R2 + … | Limitation de courant, création de divisors de tension |
| Parallèle | Même tension, courants qui se partagent | 1/Req = 1/R1 + 1/R2 + … | Adaptation de charge, augmentation de puissance admissible |
Diviseur de tension : utiliser les résistances pour obtenir une tension précise
Le diviseur de tension représente l’une des applications les plus fréquentes des résistances. Il consiste à placer deux résistances en série entre la source de tension et la masse, puis à prélever la tension au point milieu.
La tension de sortie suit la formule :
Usortie = Uentrée × R2 / (R1 + R2)
ÉlectroniqueBien chauffer son atelier d’électronique : confort, sécurité et continuité de travailCe principe permet :
- d’adapter un signal pour une entrée de capteur,
- de référencer correctement la tension d’un microcontrôleur,
- de réaliser de simples réglages de niveau.
Résistance, chauffage et dissipation thermique
Lorsqu’un courant traverse une résistance, une partie de l’énergie se transforme en chaleur. Ce phénomène porte le nom d’effet Joule. Il se résume par la relation :
P = I² × R
Cet échauffement peut constituer un atout (radiateurs, grilles-pain, résistances de chauffe) ou un inconvénient (dérive de composants, vieillissement prématuré, risques d’incendie).
Une résistance de puissance se conçoit pour dissiper cette chaleur sans dépasser une température donnée. Elle utilise des boîtiers céramiques, des corps métalliques, parfois fixés sur des dissipateurs thermiques. Dans le câblage domestique, la résistance des conducteurs entraîne des pertes qui se traduisent par une montée en température, sujet à l’honneur dans le guide sur l’électricité de la maison.
« Toute énergie électrique consommée par une résistance se retrouve intégralement convertie en chaleur dans le composant et son environnement immédiat. » – Principe de l’effet Joule
Comment mesurer une résistance avec un multimètre
Le multimètre constitue l’outil de base pour mesurer une résistance. En mode ohmmètre, il envoie un faible courant dans le composant et mesure la chute de tension correspondante pour en déduire la valeur ohmique.
Étapes pour mesurer correctement une résistance
Une procédure simple assure une mesure fiable :
- Couper l’alimentation du circuit.
- Déconnecter au moins une patte de la résistance pour l’isoler des autres composants.
- Régler le multimètre sur la gamme ohms appropriée.
- Placer les pointes de touche aux bornes de la résistance.
- Lire la valeur affichée et la comparer à la valeur théorique.
Lorsque la résistance reste montée dans un circuit complexe, les chemins parallèles modifient la mesure. On obtient souvent une valeur inférieure à celle du composant seul.
Résistances dans l’installation domestique : où interviennent-elles ?
Dans une habitation, la notion de résistance intervient partout, même lorsqu’aucun composant en forme de cylindre rayé n’est visible. Chaque appareil, chaque câble, chaque point de connexion possède une résistance.
Quelques exemples concrets :
- Appareils de chauffage : radiateurs, chauffe-eau, fours utilisent de longues résistances bobinées pour produire de la chaleur.
- Éclairage : certaines lampes ou blocs d’alimentation intègrent des résistances de limitation de courant.
- Câblage : les longueurs de câble génèrent une petite résistance, influençant les chutes de tension dans les circuits longues distances.
Maîtriser ces notions complète les connaissances abordées dans le guide électricité maison et permet de comprendre les recommandations sur le choix des sections de câble et des protections.
Risques liés aux résistances et bonnes pratiques de sécurité
Une résistance mal choisie ou mal utilisée entraîne des pannes, voire des situations dangereuses. Un composant sous-dimensionné sur le plan de la puissance surchauffe, se fissure, décolore le circuit imprimé et peut finir par se couper.
Les principaux risques incluent :
- Surchauffe : température excessive, risque de brûlure ou de déformation de matériaux isolants.
- Vieillissement prématuré : dérive de la valeur, instabilité des circuits sensibles.
- Rupture : coupure nette du circuit, arrêt de fonctionnement ou comportement imprévisible.
« Un composant correctement dimensionné doit fonctionner en permanence en deçà de sa puissance nominale, avec une marge de sécurité, pour garantir une durée de vie satisfaisante. » – Recommandations de conception en électronique de puissance
La vérification du dimensionnement thermique et le choix d’une valeur ohmique adaptée réduisent nettement ces risques. Une bonne ventilation, la prise en compte de la température ambiante et le respect des préconisations des fabricants contribuent à une utilisation fiable des résistances dans le temps.
Résistance électrique et matériaux : conducteurs, isolants, semi-conducteurs
La notion de résistance permet également de classifier les matériaux :
- Conducteurs : faible résistance (cuivre, aluminium), utilisés pour transporter le courant.
- Isolants : résistance très élevée (PVC, verre, céramique), destinés à empêcher le passage du courant.
- Semi-conducteurs : résistance intermédiaire et contrôlable (silicium, germanium), au cœur des diodes, transistors et circuits intégrés.
La résistivité propre à chaque matériau, combinée à la longueur et à la section, définit la résistance finale. Les ingénieurs jouent sur ces paramètres pour concevoir des composants précis, des pistes de circuits imprimés, des fusibles, ou encore des résistances chauffantes spécifiques.
Résistance et fréquence : effets parasites à connaître
À basse fréquence, une résistance se comporte de manière simple, en suivant fidèlement la loi d’Ohm. À des fréquences plus élevées, sa forme physique introduit des composants parasites : inductance résiduelle, capacité entre spires ou entre extrémités.
Ces effets se manifestent notamment :
- dans les résistances bobinées, qui se comportent partiellement comme des bobines,
- dans les circuits haute fréquence, où la géométrie des pistes influence la réponse du circuit,
- dans les systèmes de mesure rapides, sensibles aux retards et aux résonances.
Pour ces applications, les concepteurs privilégient des résistances à couche métallique spécifiques ou des implémentations en technologie CMS, qui réduisent ces phénomènes indésirables.

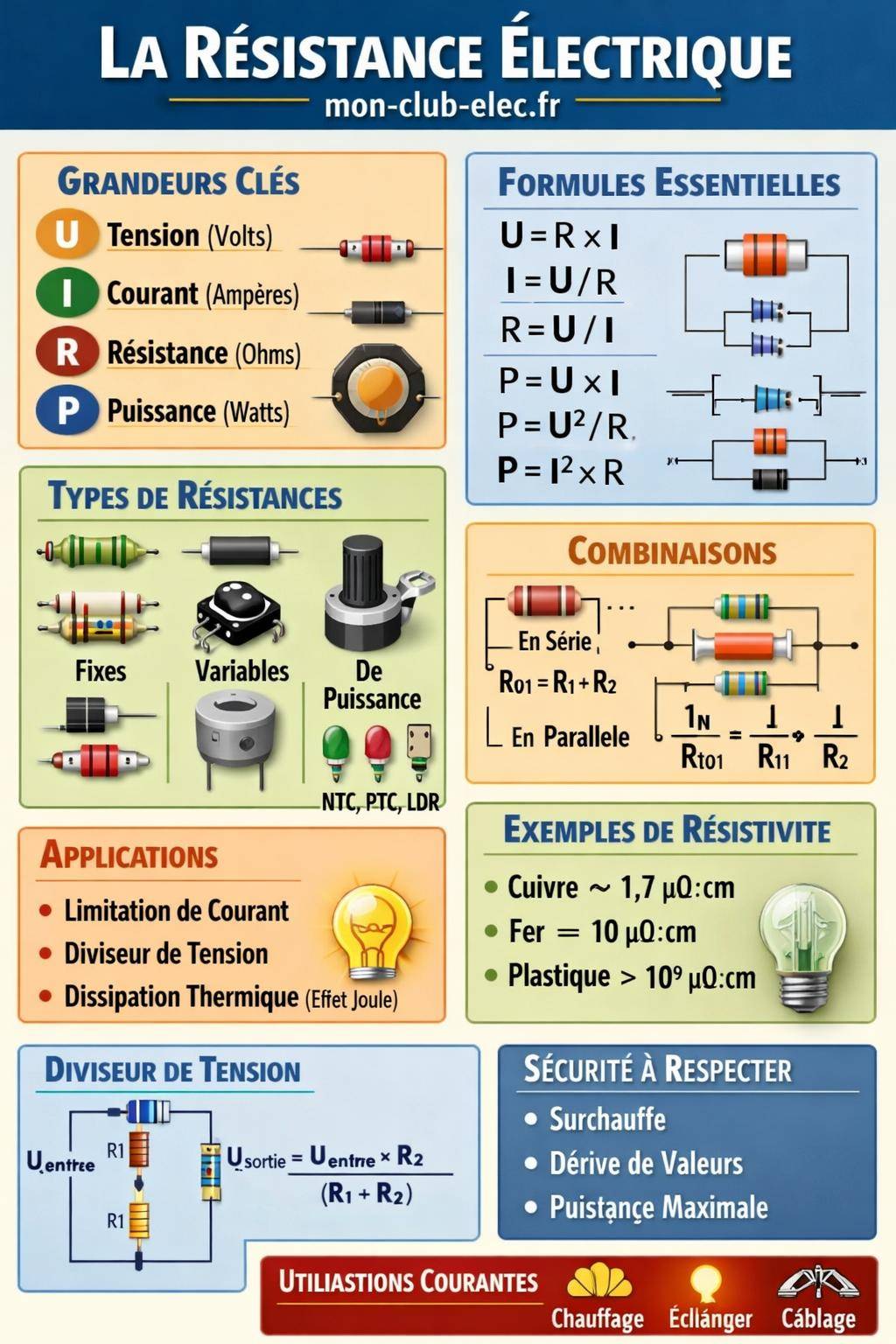

En résumé : relier la résistance aux autres notions clés de l’électricité
La résistance électrique relie de manière cohérente la tension, le courant et la puissance. En maîtrisant :
- la signification de l’ohm,
- la loi d’Ohm et ses variantes,
- les différents types de résistances et leurs usages,
- les codes de marquage et les méthodes de mesure,
- les effets thermiques et les précautions de sécurité,
tu disposes d’une base solide pour comprendre les circuits du quotidien, analyser les schémas et aborder des sujets plus avancés, du réseau domestique aux montages électroniques orientés précision.
