Réussir la répartition des circuits électriques conditionne autant la sécurité du logement que son confort au quotidien. Normes, sections de câbles, calibres de disjoncteurs, nombre de prises par pièce : chaque détail compte, surtout lors d’une rénovation complète ou d’une construction neuve.
En structurant correctement le tableau électrique et les circuits, on évite les coupures intempestives, les surcharges et les extensions bricolées qui fragilisent toute l’installation. Les règles sont nombreuses, mais une fois ordonnées, elles deviennent un véritable guide de conception.
| Élément du circuit | Rôle dans l’installation | Règle essentielle à retenir | Erreur fréquente à éviter |
|---|---|---|---|
| Disjoncteur divisionnaire | Protège un circuit spécifique contre les surcharges et courts-circuits | Toujours dimensionné selon la section du câble (ex: 16 A pour du 1,5 mm²) | Choisir un calibre trop élevé par rapport au câblage |
| Tableau de répartition | Organise et alimente tous les circuits du logement | Respecter le repérage clair des circuits pour faciliter maintenance et sécurité | Mélanger circuits prises et éclairages sur une même rangée sans logique |
| Circuit d’éclairage | Alimente lampes, plafonniers et points lumineux | Max 8 points d’éclairage par circuit selon NF C 15‑100 | Multiplier les dérivations et boîtes de connexion inutiles |
| Circuit prises | Alimente les prises de courant d’une zone donnée | Max 12 prises par circuit (câble 2,5 mm² + disjoncteur 20 A) | Brancher des appareils puissants sur un circuit déjà chargé |
| Circuits spécialisés | Dédiés à un seul appareil puissant (four, lave‑linge, plaques…) | Toujours un circuit unique + calibre adapté (ex: 32 A pour plaques) | Brancher plusieurs appareils sur un circuit qui doit être exclusif |
Répartition des circuits électriques : comprendre la logique globale
Une bonne répartition des circuits électriques repose sur trois piliers : la sécurité des personnes, la protection des appareils et la facilité d’utilisation au quotidien. La norme NF C 15‑100 encadre précisément ces points, mais derrière le texte réglementaire se cache une logique simple : limiter les risques de surcharge, segmenter les usages et anticiper les évolutions du logement.
Un circuit bien pensé regroupe des usages cohérents, respecte des limites claires de puissance et de nombre de points (prises, luminaires, radiateurs) et s’intègre dans un tableau électrique organisé par rangées et par interrupteurs différentiels. Cette structure transforme un simple coffret en véritable centre de pilotage de l’habitation.
« Une installation électrique se conçoit comme un plan de circulation : chaque circuit suit un trajet précis, avec des limitations connues et des protections adaptées. »
Avant de rentrer dans le détail des pièces et des calibres, un point clé se dessine : la cohérence entre puissance, section de câble et protection. C’est cette cohérence qui évite les échauffements, les déclenchements intempestifs et les extensions sauvages ajoutées au fil du temps.

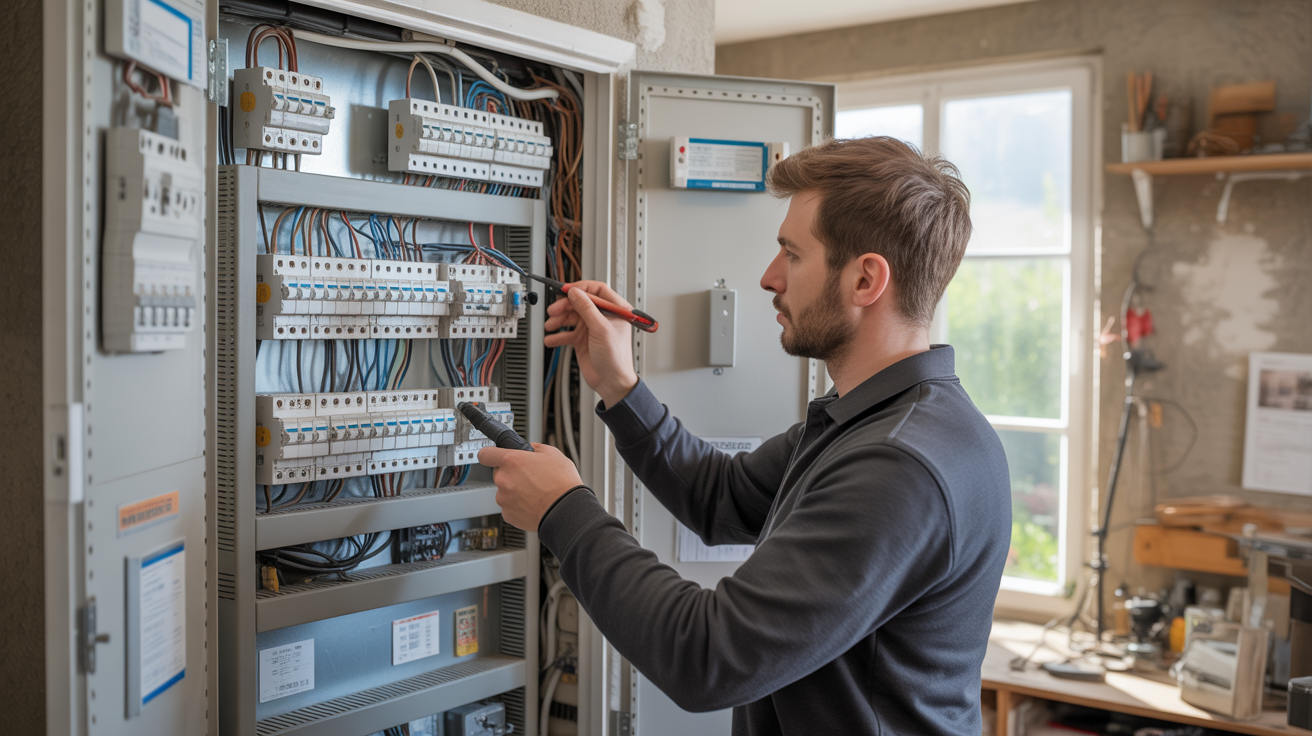

Rôle du tableau électrique dans la répartition des circuits
Le tableau électrique reste le cœur de la répartition. Tous les circuits y aboutissent, chacun sous la protection d’un disjoncteur modulaire et d’un interrupteur différentiel. Une fois posé sur une GTL (gaine technique logement) recommandée, ce tableau structure l’ensemble de l’installation et simplifie toute intervention future.
Le tableau se compose de rangées. Sur chaque rangée, on aligne interrupteurs différentiels, disjoncteurs, parafoudre et éventuels modules de communication. La norme impose aussi une réserve de 20 % de modules libres afin de permettre des ajouts ultérieurs sans tout refaire.
Dimensionnement du tableau selon la surface du logement
Pour éviter un tableau surchargé ou au contraire sous‑exploité, la norme donne un repère simple : environ 6 modules par tranche de 10 m² de surface habitable. Ce repère oriente le choix du coffret initial et le nombre de rangées utiles.
| Type de logement | Surface indicative | Configuration recommandée |
|---|---|---|
| T1 / T2 | ≤ 35 m² | 2 rangées (~26 modules) |
| T3 / T4 | 35 à 100 m² | 3 rangées (~39 modules) |
| T5 / T6 et plus | > 100 m² | 4 rangées minimum |
La position des organes de coupure suit également des règles ergonomiques. Les disjoncteurs et interrupteurs différentiels se situent entre 0,90 m et 1,80 m de hauteur, pour rester accessibles sans difficulté et en sécurité.
Lors de la conception, réserver quelques modules pour un circuit de recharge de véhicule électrique, un futur climatiseur ou des prises supplémentaires évite un agrandissement complexe du tableau dans quelques années.
Interrupteurs différentiels : clé de la protection des personnes
Les interrupteurs différentiels (ID) détectent les fuites de courant vers la terre et coupent l’alimentation avant tout risque pour les personnes. Ils complètent les disjoncteurs, qui protègent surtout les lignes contre les surintensités et les courts‑circuits.
La sensibilité la plus courante en habitat est 30 mA, obligatoire pour la protection des personnes. On distingue ensuite les types d’ID selon les formes de courant de défaut à détecter.
Types d’interrupteurs différentiels : type A et type AC
Deux types dominent les installations domestiques : le type A et le type AC. Leur répartition n’est pas anecdotique, elle conditionne l’alimentation de certains appareils électroniques sensibles.
- Interrupteur différentiel type A : destiné aux circuits contenant de l’électronique de puissance ou susceptibles de générer des courants de défaut continus pulsants.
- Interrupteur différentiel type AC : adapté aux circuits d’éclairage et aux prises standards sans électronique complexe.
| Type d’interrupteur différentiel | Usages typiques | Commentaires |
|---|---|---|
| Type A | Circuit cuisson, lave‑linge, borne de recharge véhicule électrique, plaques induction | Compatible avec l’électronique de puissance et certains variateurs |
| Type AC | Éclairage, prises de courant classiques, circuits prises de chambres et séjour | Utilisé pour les usages courants sans contraintes spécifiques |
Chaque interrupteur différentiel alimente un nombre limité de circuits, afin de ne pas couper tout le logement lors d’un défaut localisé. La règle courante retient un maximum de 8 circuits par ID. Au‑delà, la sélectivité devient moins confortable et la maintenance moins lisible.
Répartir les circuits de puissance (cuisson, lave‑linge, sèche‑linge, chauffe‑eau) sur plusieurs interrupteurs différentiels limite les coupures globales en cas de défaut. Un équilibrage réfléchi évite aussi de surcharger une seule rangée du tableau.
Circuits principaux : puissances, sections et disjoncteurs
Chaque type de circuit possède ses propres exigences de section de câble et de calibre de disjoncteur. Cette association ne se discute pas : elle résulte des intensités maximales admissibles par les conducteurs et des usages prévus sur le circuit.
| Circuit | Disjoncteur | Section de câble | Limites usuelles |
|---|---|---|---|
| Éclairage | 10A ou 16A | 1,5 mm² | 8 points lumineux maximum |
| Prises de courant | 20A | 2,5 mm² | 8 socles de prise maximum |
| Cuisson (plaques) | 40A | 6 mm² | Circuit spécialisé dédié |
| Chauffage électrique | 20A | 2,5 mm² | 4 radiateurs max, 4500 W cumulés |
| Recharge véhicule électrique | Selon borne (généralement 20A ou plus) | Selon puissance (souvent 2,5 à 10 mm²) | Circuit dédié, différentiel type A ou B |
Circuits d’éclairage : structuration par zones
Les circuits d’éclairage utilisent du câble de section 1,5 mm² sous disjoncteur 10A ou 16A. Un circuit regroupe jusqu’à 8 points lumineux : plafonniers, appliques, spots encastrés. Pour un logement de type T3, on distingue par exemple un circuit pour séjour‑couloir, un pour les chambres et un pour la salle d’eau/WC.
Segmenter les circuits d’éclairage par zones limite l’impact d’un défaut. Un déclenchement dans la salle d’eau ne plonge pas tout le logement dans le noir. Cette segmentation facilite également les extensions futures (spots supplémentaires, éclairage extérieur).
Circuits de prises : 2,5 mm² et 20A
Les circuits de prises de courant standard utilisent du câble en 2,5 mm², protégés par un disjoncteur de 20A. La règle fixe un maximum de 8 socles par circuit, ce qui autorise un usage domestique classique sans surcharge immédiate.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filDans les pièces très sollicitées (séjour, bureau, coin TV), la création de circuits supplémentaires évite l’usage intensif de multiprises, souvent source de surchauffe et de désorganisation des câbles.
Circuit cuisson : un circuit spécialisé incontournable
Le circuit cuisson alimente généralement des plaques électriques ou à induction. Il repose sur une section de 6 mm² et un disjoncteur de 40A. Ce circuit reste entièrement dédié, sans autre appareil branché dessus, afin de supporter des puissances élevées et continues.
Le raccordement se fait le plus souvent sur une sortie de câble ou une prise spécialisée 32A selon les équipements. Toute dérivation sauvage est à proscrire, elle comprometrait l’équilibre thermique du câble.
Chauffage électrique : répartition par zones
Pour le chauffage électrique, la norme retient du 2,5 mm² protégé par un disjoncteur de 20A. Un même circuit alimente jusqu’à 4 radiateurs, pour une puissance totale de 4500 W maximum. Au‑delà, un circuit supplémentaire devient nécessaire.
Une bonne approche consiste à répartir les radiateurs par zones (jour / nuit, étage / rez‑de‑chaussée) afin de faciliter les diagnostics et les interventions. En cas de déclenchement, seule une partie du logement est concernée.
Véhicule électrique : un circuit dédié structurant
La recharge d’un véhicule électrique passe par un circuit dédié dimensionné spécifiquement. La norme impose un interrupteur différentiel de type A ou B, capable de gérer les courants de défaut générés par l’électronique du chargeur.
Un tel circuit devient un élément structurant de la répartition. Sa puissance non négligeable conduit parfois à adapter l’abonnement ou à prévoir une gestion de charge. Son emplacement sur le tableau s’étudie de manière à ne pas surcharger un seul interrupteur différentiel.
Certains comparent la répartition entre puissance et finesse de protection à un duo complémentaire, une sorte de flamme jumelle énergétique. L’équilibre entre disjoncteurs, différentiels et sections forme un tout cohérent et harmonieux.
Répartition des circuits par pièce : cuisine, séjour, chambres…
La norme NF C 15‑100 définit un nombre minimal de prises et parfois de circuits dédiés par type de pièce. Cette approche par usage apporte un repère concret pour structurer la répartition et dimensionner les lignes électriques.
Cuisine : circuits spécialisés et prises nombreuses
La cuisine concentre de nombreux appareils : réfrigérateur, four, micro‑ondes, lave‑vaisselle, petits électroménagers. Sa conception électrique demande une attention particulière et une répartition claire entre circuits spécialisés et prises de confort.
On retient généralement :
- 1 circuit 32A pour la cuisson (plaques ou cuisinière), en 6 mm² sous disjoncteur adapté.
- 2 circuits 20A pour les prises de service et les appareils fixes (lave‑vaisselle, four, micro‑ondes selon configuration).
- 6 prises 16A minimum, dont 4 au‑dessus du plan de travail, pour les petits appareils (bouilloire, grille‑pain, robot, etc.).
Selon la surface de la cuisine, la norme impose un nombre minimal de prises :
- Cuisine < 4 m² : 3 prises au minimum.
- Cuisine > 4 m² : 6 prises au minimum.
Pour un confort durable, ajouter quelques prises supplémentaires en partie haute ou basse permet d’absorber les nouveaux appareils sans multiplier les multiprises. Les circuits 20A de prises sont alors répartis pour éviter de concentrer tous les gros consommateurs sur une seule ligne.
Séjour : confort, multimédia et réseau
Le séjour regroupe loisirs, multimédia et parfois coin bureau. La norme prévoit 1 prise 16A par 4 m², avec un minimum de 5 prises. Selon la surface :
- Séjour < 28 m² : 5 prises minimum.
- Séjour > 28 m² : 7 prises minimum, plus 2 prises RJ45 pour le réseau.
Les prises RJ45 répondent désormais à un besoin réel : box internet, TV connectées, consoles, PC. Un débit de 1 Gbit/s forme une base confortable pour les usages actuels, avec un câblage catégorie 6 ou plus.
Pour les circuits, une organisation efficace distingue un circuit prises pour la zone TV/multimédia, un autre pour la zone repas ou bureau, et un circuit d’éclairage indépendant. Cette structure facilite l’extension de l’installation domotique (relais, variateurs, prises commandées).
Chambres : prises, éclairage et réseau
Les chambres combinent repos, travail occasionnel et parfois coin multimédia. La norme impose au moins 3 prises par chambre et 1 prise RJ45 pour le réseau. Dans les faits, prévoir davantage de prises près du lit et du bureau reste souvent judicieux.
La répartition des circuits distingue généralement :
- Un circuit d’éclairage commun à plusieurs chambres (en 1,5 mm², 10A ou 16A).
- Un ou deux circuits de prises pour la zone nuit (en 2,5 mm², 20A).
- Éventuellement un circuit spécifique pour un radiateur électrique par groupe de pièces.
Prévoir deux prises de chaque côté du lit, reliées au même circuit, simplifie le branchement des lampes, chargeurs de téléphone et réveils. Cette petite anticipation évite rallonges et multiprises au sol.
Autres pièces et locaux techniques
Pour toute pièce de plus de 4 m² (hors cuisine et séjour), la norme prévoit au minimum 1 prise de courant. Les circulations (couloirs) reçoivent au moins un point lumineux, souvent centralisé par un circuit d’éclairage commun.
Les pièces humides (salle de bains, buanderie, WC) obéissent à des règles de volumes de sécurité et d’indices de protection (IP). Les prises y sont limitées selon la proximité avec les points d’eau, mais les circuits d’alimentation (lave‑linge, sèche‑linge) peuvent bénéficier de circuits spécialisés 20A en 2,5 mm².
Protections complémentaires : parafoudre, IP et réseaux
Au‑delà des disjoncteurs et différentiels, quelques protections complémentaires renforcent la fiabilité de l’installation et la durabilité des appareils sensibles. Ces éléments s’intègrent dans le tableau électrique ou dans l’architecture du câblage.
Parafoudre : selon exposition du bâtiment
Le parafoudre protège l’installation contre les surtensions transitoires liées aux orages ou aux manœuvres sur le réseau. Selon la localisation (zone orageuse, type d’alimentation, environnement du bâtiment), son installation devient recommandée voire obligatoire.
Lorsque la distance entre le tableau principal et un tableau secondaire dépasse 10 m, l’ajout d’une protection adaptée réduit les risques de surtension sur les lignes longues. Les équipements électroniques (box, TV, informatique) profitent directement de cette protection.
Indice de protection IP55 et faux plafonds isolés
Dans certains cas, la norme impose des équipements avec un indice de protection IP55, notamment en faux plafond avec isolant soufflé. Cette exigence évite les infiltrations de poussière et limite les risques d’échauffement ou de dégradation prématurée des appareillages.
Lors de la répartition des circuits, tenir compte des zones techniques (combles, faux plafonds, locaux extérieurs) permet de choisir les bons matériels et d’anticiper les contraintes d’entretien.
Réseau de communication : RJ45 et baie de brassage
Les prises RJ45 assurent la distribution du signal réseau (Ethernet), de la télévision IP et parfois de la téléphonie. Un débit minimal de 1 Gbit/s se généralise, ce qui conduit à employer des câbles de catégorie 6 ou supérieure et à soigner les rayons de courbure.
Regrouper les arrivées RJ45 dans une petite baie de communication ou un coffret VDI à proximité du tableau électrique simplifie la gestion des services numériques : box internet, switch, distribution TV. Cette structuration s’articule naturellement avec la répartition des circuits d’alimentation des équipements multimédias.
Positionnement du tableau et ergonomie de la répartition
Le positionnement du tableau électrique influe directement sur la répartition des circuits. En général, on l’intègre dans une GTL à proximité de l’entrée ou du local technique, pour limiter la longueur des câbles et faciliter l’accès aux protections.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLa hauteur de pose recommandée pour les organes de coupure se situe entre 0,90 m et 1,80 m. Cette plage permet une utilisation confortable par la majorité des occupants, tout en garantissant la sécurité des enfants grâce à des appareillages adaptés.
La réserve de 20 % de modules libres sur le tableau évite un remplacement complet du coffret dès l’ajout d’un nouveau circuit (ex. borne de recharge, atelier, climatisation). Prévoir dès la conception quelques espaces disponibles reste une stratégie fiable.
Exemple de répartition de circuits pour un appartement T3 (50 à 70 m²)
Pour un T3 de surface comprise entre 50 et 70 m², une configuration typique s’articule autour d’un tableau à 3 rangées d’environ 39 modules. Cette base couvre la majorité des besoins domestiques, avec une réserve de modules pour évolutions.
Les circuits se répartissent par fonction et par zone, en respectant les sections et les calibres normatifs. Voici un exemple concret, adaptable selon la configuration exacte du logement.
Organisation des circuits d’un T3 type
Quelques circuits représentatifs :
- Éclairage séjour + couloir : disjoncteur 10A, câbles en 1,5 mm².
- Éclairage chambres : disjoncteur 10A, 1,5 mm².
- Éclairage salle de bains + WC : disjoncteur 10A, 1,5 mm².
- Prises de courant générales : disjoncteurs 20A, 2,5 mm², circuits séparés pour séjour, chambres et cuisine.
- Circuit cuisson : disjoncteur 40A, 6 mm², dédié aux plaques.
- Circuit chauffage : disjoncteur 20A, 2,5 mm², pour un groupe de radiateurs (4500 W max).
Ces circuits s’intègrent sous deux interrupteurs différentiels :
- 1 interrupteur différentiel type A (40A, 30 mA) : pour cuisson, lave‑linge, éventuellement borne de recharge si présente.
- 1 ou plusieurs interrupteurs différentiels type AC (30 mA) : pour éclairage, prises générales, circuits prises chambres et séjour.
« Une bonne répartition dans un T3 repose autant sur la cohérence des circuits que sur une étiquette claire au tableau, afin que chaque occupant comprenne rapidement la fonction de chaque disjoncteur. »
Selon la localisation géographique, l’ajout d’un parafoudre devient pertinent ou obligatoire. Dans ce cas, un module dédié s’insère en tête de tableau, en amont ou en coordination avec les interrupteurs différentiels.
Logique de conception : de la puissance à l’usage quotidien
Concevoir une répartition des circuits ne revient pas seulement à appliquer des valeurs chiffrées. La démarche suit un cheminement : analyser les usages (cuisson, lavage, chauffage, multimédia), estimer les puissances en jeu, puis traduire ces besoins en circuits, disjoncteurs et sections de câbles.
Au fil de cette réflexion, certains points deviennent structurants : position du tableau, choix des intensités de disjoncteurs, nombre de circuits par interrupteur différentiel, présence ou non de parafoudre, densité de prises par pièce. Le résultat se lit dans un tableau lisible, étiqueté, doté d’une réserve pour les projets futurs.
Certains rapprochent la structure d’un tableau électrique d’une forme d’architecture intérieure de la maison, presque comme une heure miroir 11h11 qui marque un point d’équilibre. La répartition harmonieuse des circuits s’apparente alors à un alignement entre besoins réels, sécurité et confort.
Intégrer les usages modernes dans la répartition des circuits
Les usages évoluent : télétravail, domotique, recharge de véhicules, multiplication des équipements connectés. La répartition des circuits suit cette dynamique en accordant plus de place aux circuits spécialisés, aux prises RJ45 et aux protections adaptées.
Pour un logement qui se veut évolutif, prévoir un circuit dédié pour le home‑cinéma, un autre pour le bureau, ou encore un circuit technique pour les équipements de communication (box, switch, NAS) simplifie les mises à jour futures. Les circuits deviennent alors autant de zones fonctionnelles que l’on pilote et fait évoluer en douceur.
