Relais Raspberry Pi et 220V. Le sujet intrigue, attire, inquiète parfois. Entre envie d’automatiser la maison et crainte de l’électrocution, le débat revient dans tous les projets de domotique DIY. Le Raspberry Pi ouvre pourtant la porte à un pilotage précis, programmable et très souple des équipements domestiques.
Derrière cette promesse, une réalité technique se cache : gestion des relais, isolation galvanique, choix des modules, alimentation séparée, distances de sécurité, limites réglementaires. En maîtrisant ces éléments, le contrôle d’appareils 220V avec un Raspberry Pi devient un outil fiable et robuste pour vos scénarios domotiques.
| Point clé | Résumé |
| Fonction du relais ⚡ | Agit comme un interrupteur commandé par le Raspberry Pi pour gérer des appareils 220V sans contact direct. |
| Sécurité essentielle 🔒 | Isolation entre le Pi et le 220V indispensable. Utiliser relais certifiés, boîtiers fermés et câblage soigné. |
| Connexion au Raspberry Pi 🔧 | Commande via GPIO, alimentation stable et choix d’un module relais compatible. |
| Applications possibles 💡 | Domotique, éclairages, petits appareils, automatisations simples. |

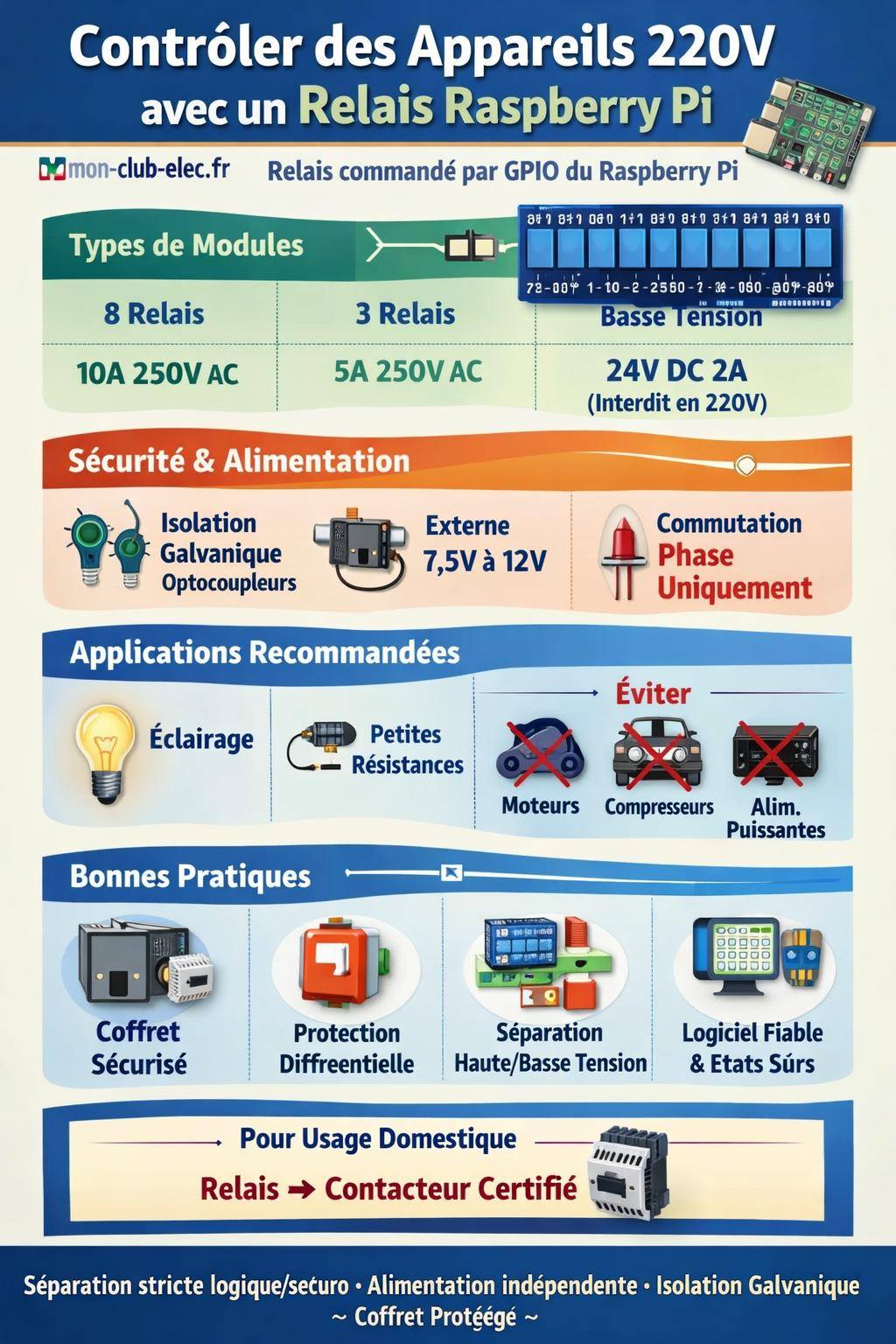

Relais Raspberry Pi et 220V : principes de base à connaître
Un relais pour Raspberry Pi agit comme un interrupteur commandé électroniquement. Le Raspberry Pi envoie un signal logique via un GPIO, le module relais commute alors un circuit séparé, ici le 220V AC. Les deux mondes, basse tension et secteur, restent séparés d’un point de vue électrique.
Le relais ne fournit pas de puissance. Il autorise ou coupe le passage du courant vers l’appareil relié. Le dimensionnement du module dépend donc de la charge : intensité nécessaire, type de courant (AC ou DC), nature de l’appareil (résistif, inductif, moteur, alimentation à découpage…).
Avec un Raspberry Pi, les points structurants se résument ainsi :
- GPIO uniquement pour le signal de commande, jamais pour alimenter les relais de puissance.
- Isolation galvanique entre la logique 3,3V et le 220V grâce aux optocoupleurs.
- Alimentation externe dédiée pour les modules de relais pilotant du 220V.
- Respect strict des limites de coupure indiquées par le fabricant.
Comprendre les modules relais pour Raspberry Pi
Les modules relais destinés aux microcontrôleurs ou micro-ordinateurs se présentent souvent sous forme de cartes 1, 2, 3, 4, 8 relais ou plus. Chaque voie joue le rôle d’un contact indépendant. L’intégration avec le Raspberry Pi repose sur un câblage clair entre GND, VCC logique et entrées INx du module.
Norme & sécuritéSécurité chantier : comment protéger efficacement votre matériel ?Les informations disponibles indiquent principalement trois catégories de capacités de coupure :
- Modules 8 relais : 10A sous 250V AC.
- Modules 3 relais : 5A sous 250V AC.
- Modules basse tension : 24V DC max / 2A.
Chaque module intègre généralement un circuit de commande avec transistor, diode de roue libre et parfois optocoupleur. Le design protège la logique contre les surtensions générées par les bobines des relais mécaniques et limite le courant demandé au GPIO.
Rôle de l’isolation galvanique et des optocoupleurs
L’isolation galvanique constitue un pilier de la sécurité. Les optocoupleurs assurent la séparation électrique entre :
- Le côté commande : Raspberry Pi, signaux 3,3V, masse logique.
- Le côté puissance : alimentation des bobines et surtout circuit 220V commuté.
Un optocoupleur transmet l’information via la lumière interne (LED + phototransistor). Aucun conducteur électrique direct ne relie les deux côtés. Ce principe réduit fortement le risque de remontée de tension secteur vers le Raspberry Pi.
En complément, la présence de diodes en roue libre sur les bobines de relais limite les surtensions à la coupure. Sans ces diodes, la bobine génère un pic de tension qui agresse les transistors de commande et, à terme, fragilise le module.
Alimentation séparée : une obligation pour les relais 220V
Les spécifications indiquent une exigence claire : alimentation externe obligatoire pour les relais pilotant du 220V. Les GPIO du Raspberry Pi ne supportent ni le courant, ni la tension nécessaires à l’alimentation des bobines.
L’alimentation recommandée pour les modules de relais 220V se situe entre 7,5V et 12V selon le design du module. Elle doit rester totalement distincte de l’alimentation secteur commutée. Le Raspberry Pi reste sur son propre bloc d’alimentation 5V, isolé du 220V par son chargeur.
Capacités de coupure et choix du module relais
Le choix du module repose sur la puissance de la charge et son usage réel. Une plaque chauffante, un radiateur ou un module d’éclairage LED à alimentation à découpage ne sollicitent pas le relais de la même manière, surtout au moment de la mise sous tension.
À partir des données communiquées, on peut structurer les options de cette façon :
| Type de module | Capacité nominale | Usage adapté | Usage à proscrire |
|---|---|---|---|
| 8 relais | 10A sous 250V AC | Éclairage, petites résistances, charges domestiques limitées | Charges très inductives, moteurs lourds, démarreurs directs |
| 3 relais | 5A sous 250V AC | Éclairage, relais intermédiaires, commandes de contacteurs | Radiateurs puissants, gros appareils électroménagers |
| Relais basse tension | 24V DC max / 2A | Commandes logiques, petits actionneurs en basse tension | Tout usage en 220V AC |
Les modules basse tension (24V DC max / 2A) sont strictement réservés aux circuits en basse tension. Ils ne doivent jamais intervenir sur du 220V. Leur isolation, leurs distances de fuite et la tenue diélectrique ne répondent pas aux contraintes du secteur.
« Les modules basse tension (24V DC max / 2A) ne doivent jamais être utilisés pour contrôler du 220V. »
Cette règle évite les situations où un module “fonctionne” en apparence quelques temps avant de céder, parfois de manière brutale, en générant arcs et échauffements.
Relais Raspberry Pi et 220V : cadre réglementaire et limites
Les informations disponibles ne mentionnent aucune norme officielle ni certification (CE, UL, RoHS) spécifique pour les modules relais 220V. L’absence de référence ne signifie pas que les produits ne possèdent aucune homologation, mais impose une forte prudence.
Dans un projet DIY, le Raspberry Pi et les relais interviennent souvent à la frontière entre :
- Une zone expérimentale, non raccordée de façon permanente à l’installation domestique.
- Une installation intégrée à la maison, reliée au tableau électrique.
Dans la deuxième situation, le montage touche indirectement aux règles d’installation électrique en vigueur. Sans mention explicite de conformité, le montage reste en dehors du cadre d’une installation réalisée par un professionnel et assortie de garanties.
Architecture type : comment organiser un montage 220V autour d’un Raspberry Pi
Une architecture claire facilite la maintenance et la compréhension du schéma. On retrouve généralement les blocs suivants :
- Raspberry Pi pour la logique, la programmation, le réseau.
- Module(s) relais avec isolation galvanique et alimentation dédiée.
- Alimentation externe pour les bobines de relais (7,5V à 12V selon le module).
- Circuit 220V : équipements, prises, luminaires, via câbles adaptés.
Le Raspberry Pi envoie un signal à chaque voie du relais. Le module commute alors la phase du 220V (jamais le neutre seul) vers la charge. La masse logique du Raspberry Pi et la référence du module relais se rejoignent seulement côté basse tension, en respectant les consignes du fabricant.
Pour des scénarios domotiques avancés, il devient pertinent d’intégrer ce montage dans une architecture logicielle plus large, par exemple avec des scripts Python ou un serveur domotique. Un aperçu des possibilités se trouve dans ce guide complémentaire : GPIO Raspberry Pi et Python.
Gestion de plusieurs relais : charges multiples et scénarios domotiques
Un module 8 relais autorise la commande indépendante de plusieurs circuits. On peut par exemple piloter :
- Un circuit d’éclairage d’ambiance.
- Une prise commandée pour une lampe ou une multiprise.
- Un ventilateur d’extraction.
- Un transformateur pour LED basse tension.
Les scénarios se définissent ensuite dans le code ou dans un logiciel domotique : allumage progressif, extinction automatique, suivi de présence, gestion horaire. Pour des fonctions sensibles (chauffage, éléments thermiques), une approche par contacteur intermédiaire renforce la robustesse globale.
Branchement électrique d’un relais 220V avec Raspberry Pi
Le câblage d’un module relais pour 220V repose sur des principes simples mais stricts. Côté logique, seul un courant très faible transite. Côté secteur, la tension et les intensités restent bien plus élevées.
Côté Raspberry Pi :
- Connexion des broches IN1, IN2… du module relais aux GPIO choisis.
- Connexion de la masse GND commune (logique) entre Pi et module si le constructeur l’exige.
- Respect du type de déclenchement (LOW ou HIGH) indiqué par le module.
Côté puissance 220V :
- Entrée de la phase sur la borne COM du relais.
- Sortie vers l’appareil sur la borne NO (normalement ouvert).
- Neutralité du neutre et de la terre, câblés directement selon les règles de l’installation.
Sécurité électrique : bonnes pratiques avec relais et 220V
Le contrôle du 220V par relais exige une discipline claire. Même si aucune donnée d’incidents n’est signalée dans les informations fournies, la vigilance reste la règle. Les relais ne compensent pas une mauvaise gestion mécanique des câbles ou des boîtiers.
Les axes de prévention se structurent autour de plusieurs points :
- Isolation mécanique des parties sous tension.
- Gestion des sections de câble adaptées au courant.
- Protection contre la traction et l’arrachement.
- Éloignement entre basse et haute tension.
« Aucune donnée disponible sur des incidents électriques liés à l’usage de relais pour piloter du 220V avec un Raspberry Pi. »
L’absence d’incidents documentés dans les données ne dispense pas d’une approche structurée. Un montage propre, en coffret, avec presse-étoupes et borniers, réduit les risques de contact accidentel et de court-circuit.
Distances, isolement et boîtiers
Sur un projet réel, la séparation physique entre la carte Raspberry Pi et les parties 220V joue un rôle central. Quelques habitudes renforcent la robustesse de l’ensemble :
- Placer le Raspberry Pi dans un boîtier fermé ou une zone distincte du coffret principal.
- Utiliser des bords de coffret pour séparer logiques et puissances.
- Router les câbles 220V à distance des nappes GPIO et des câbles USB.
- Identifier clairement les conducteurs de phase, neutre et terre.
Une organisation soignée limite aussi les erreurs lors des interventions ultérieures : remplacement de relais, ajout de charge, correction de câblage.
Protection des composants : rôle des diodes de roue libre et du design du module
Les spécifications techniques mentionnent la présence recommandée de diodes en roue libre pour protéger contre les surtensions liées aux bobines de relais. Ce point se joue au niveau du design du module : la diode absorbe la surtension lorsque le courant est coupé, évitant l’apparition d’un pic sur le transistor de commande.
Un module correctement conçu inclut :
- Une diode de roue libre sur chaque bobine.
- Un transistor de pilotage (NPN ou MOSFET) pour chaque voie.
- Une résistance de limitation pour le signal issu du GPIO.
- Éventuellement un optocoupleur pour l’isolation galvanique.
Ce schéma évite aux GPIO de gérer directement l’énergie requise par les bobines. Le Raspberry Pi envoie uniquement un signal en courant très limité, adapté à sa conception.
Scénarios d’usage typiques : domotique et automatisation
Une fois le volet sécurité maîtrisé, les relais pour Raspberry Pi ouvrent un large panel de scénarios concrets. Le contrôle d’appareils 220V se retrouve au cœur de nombreux projets d’automatisation domestique.
Parmi les usages fréquents :
- Pilotage d’éclairage intérieur ou extérieur.
- Commande de prises 220V pour équipements audio/vidéo, box, routeurs.
- Gestion d’aération (ventilateurs, extracteurs, VMC simple flux pilotée).
- Activation d’électrovannes via un contacteur, pour l’arrosage ou des circuits d’eau.
Ces fonctions s’intègrent ensuite dans un projet domotique plus large : mesure de température, détection de mouvement, planification horaire, gestion via smartphone. Une vision globale de ces usages est présentée ici : Raspberry Pi pour la domotique.
Limites d’usage : ce que les relais Raspberry Pi ne gèrent pas bien en 220V
Certaines charges sollicitent fortement les relais mécaniques. Les courants d’appel élevés, les variations rapides d’intensité ou les inversions fréquentes usent rapidement les contacts, provoquent des arcs et provoquent parfois des collages de relais.
Norme & sécuritéMise aux normes électriques dans le Calvados : faites appel à un expertLes charges délicates comprennent :
- Moteurs de forte puissance.
- Compresseurs (frigos, climatisation).
- Alimentations à découpage de forte puissance (PC, serveurs).
- Transformateurs de grande taille.
Dans ces cas, le relais piloté par le Raspberry Pi sert davantage de commande pour un contacteur prévu pour ce type de charge que de dispositif de coupure directe. Cette architecture répartit les rôles : logique côté Pi, puissance côté appareillage électrique certifié.
Gestion logicielle : contrôle des relais via GPIO et bonnes pratiques
La partie logicielle complète l’aspect matériel. L’accès aux GPIO s’effectue généralement via des bibliothèques spécialisées ou via des outils de haut niveau. En Python, par exemple, chaque relais reçoit un GPIO associé, contrôlé en sortie numérique.
Quelques habitudes limitent les comportements imprévisibles :
- Fixer l’état par défaut des GPIO au démarrage (LOW ou HIGH selon module).
- Éviter les changements rapides d’état sur un relais 220V.
- Maintenir une tempo minimale entre deux commutations successives.
- Logguer les changements d’état pour faciliter les diagnostics.
Une gestion logicielle structurée contribue aussi à la sécurité globale : désactivation automatique de certaines charges après un délai, mise hors tension lors de conditions anormales, journalisation des anomalies, remontée d’alertes.
Protection des personnes : complémentarité avec l’installation électrique
Les relais et le Raspberry Pi n’assurent pas, à eux seuls, la protection des personnes. Le rôle central revient toujours à l’installation électrique : disjoncteurs, différentiels, mise à la terre, sections de câbles, qualité des connexions. Les relais interviennent en surcouche de contrôle, pas en remplacement des dispositifs de sécurité de base.
Un montage propre respecte donc :
- La présence d’un disjoncteur différentiel adapté aux circuits utilisés.
- La mise à la terre des appareils concernés, lorsque nécessaire.
- La bonne séparation des circuits de prise, d’éclairage et spécialisés.
Relais, Raspberry Pi et sécurité électrique globale du projet
L’ensemble Raspberry Pi + module relais + 220V forme un système où chaque maillon joue un rôle distinct : commande, commutation, distribution, protection. La cohérence de ces fonctions conditionne la fiabilité et la sécurité de l’installation.
En parallèle, d’autres aspects de la sécurité méritent une réflexion : surchauffe potentielle des boîtiers, ventilation, protection contre l’humidité, gestion des accès (enfants, animaux, intervenants). Ces éléments complètent la partie purement électrique et participent à une sécurité d’usage quotidienne.
Pour des projets plus avancés, la question de la sécurité logicielle et réseau se pose aussi : accès distant, exposition sur internet, mots de passe, segmentation réseau. Un panorama des enjeux de sécurité autour du Raspberry Pi est proposé ici : sécurité électrique et Raspberry Pi.
