Le Raspberry Pi 5 monte vite en fréquence… et en température. Sans stratégie thermique cohérente, les performances chutent, le processeur limite sa vitesse et certains projets deviennent instables. Pourtant, avec quelques choix de refroidissement bien pensés, la carte reste fluide, silencieuse et fiable, même sous de longues charges.
Entre simple dissipateur, ventilateur PWM, boîtier optimisé et refroidissement liquide, les options ne manquent pas. Les écarts de température sont nets, les contraintes aussi. Les lignes qui suivent expliquent comment construire une solution thermique vraiment adaptée à votre usage, sans hypothèse floue ni bricolage hasardeux.
| Élément clé | Synthèse |
| Méthodes de refroidissement | Ventirad, ventilateur intégré, ou boîtier avec flux d’air optimisé pour maintenir des températures stables. |
| Performance | Un bon refroidissement évite la baisse automatique de performance due à la chaleur. |
| Conseils pratiques | Garantir une bonne circulation d’air, utiliser des pads thermiques et éviter les environnements chauds. ❄️ |
| Usage conseillé | Indispensable pour les tâches intensives comme l’IA, le jeu ou le multitâche. |

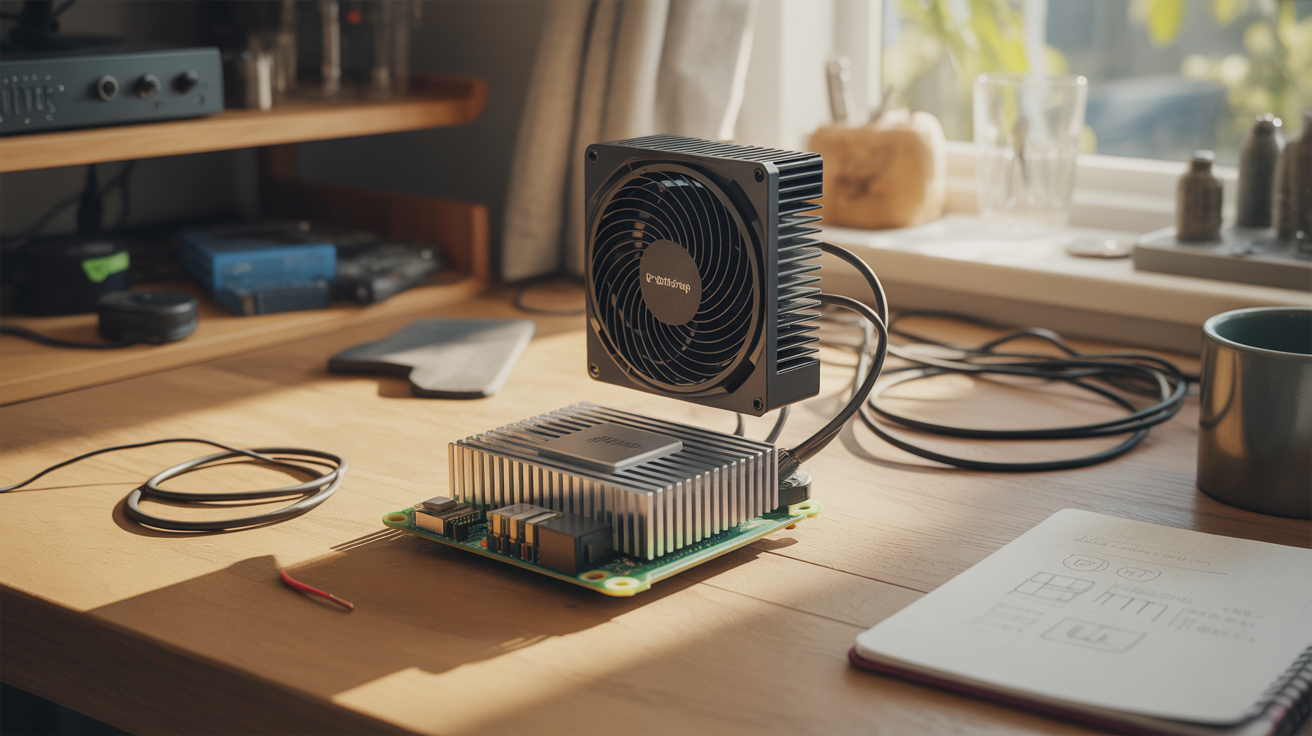

Refroidissement du Raspberry Pi 5
Temperatures comparees au repos et en charge CPU 100%
Sources : benchmarks Jeff Geerling, Toms Hardware, The MagPi (valeurs moyennes arrondies)
Comprendre la chauffe du Raspberry Pi 5 et ses limites thermiques
Le Raspberry Pi 5 intègre un SoC plus rapide que les générations précédentes. Cette montée en puissance s’accompagne d’une densité thermique plus élevée. Sans système de refroidissement, la température grimpe vite dès que le CPU et le GPU travaillent ensemble sur du calcul intensif, du chiffrement ou du traitement vidéo.
Les tests réalisés sans aucun refroidissement donnent déjà une vue claire du comportement thermique :
- Hashcat (charge GPU/CPU soutenue) : environ 71 °C.
- Stress test prolongé : stabilisation autour de 83–84 °C, très proche du seuil de throttling.
- Benchmarks à forte charge : environ 78 °C.
La plateforme reste fonctionnelle, mais on s’approche du seuil de régulation automatique de fréquence. À partir de 85 °C, le firmware réduit la fréquence du processeur pour éviter toute surchauffe durable et protéger le silicium.
Dans ce contexte, un Raspberry Pi 5 nu, sans dissipateur ni ventilation, convient à des usages très légers ou ponctuels. Pour un serveur, une borne d’arcade, un mini PC ou un projet d’IA, un plan de refroidissement structuré devient rapidement indispensable.
Repères de température : où se situe le bon équilibre ?
Pour choisir la solution de refroidissement la mieux adaptée, quelques repères chiffrés aident à poser un cadre.
| Situation | Plage de température cible | Remarques pratiques |
|---|---|---|
| Usage léger (bureautique, web, domotique simple) | 50–65 °C | Confortable avec un dissipateur ou un boîtier passif optimisé. |
| Usage soutenu (compilation, émulation, multimédia avancé) | 60–75 °C | Refroidissement actif recommandé pour garder une fréquence stable. |
| Charge très lourde prolongée | 70–80 °C | Refroidissement actif performant ou solution avancée (boîtier optimisé, watercooling). |
| Seuil de throttling | ≈ 85 °C | Le SoC réduit automatiquement la fréquence pour limiter la chauffe. |
Un Raspberry Pi 5 bien refroidi ne vise pas la température la plus basse possible, mais un équilibre entre bruit, stabilité et longévité. Une carte à 45 °C sous stress peut sembler idéale, mais le système de refroidissement associé devient inutilement coûteux ou complexe pour un simple serveur domotique. L’objectif consiste plutôt à conserver des marges propres sans excès.
Refroidissement passif : dissipateurs et boîtiers en aluminium
Le refroidissement passif repose sur la dissipation de la chaleur par conduction et convection naturelle. Le SoC transfère sa chaleur à un bloc métallique (souvent en aluminium) qui l’évacue dans l’air ambiant. Aucun ventilateur n’intervient, ce qui assure un fonctionnement totalement silencieux.
Dissipateur simple : la base minimale recommandée
Les recommandations officielles pour le Raspberry Pi 5 indiquent un minimum raisonnable : un dissipateur ou un boîtier passif. Un simple radiateur autocollant en aluminium ou en cuivre réduit déjà la température de plusieurs degrés, surtout en pointe.
Sur une carte nue, les tests montrent rapidement une montée vers 80+ °C sous stress. Ajouter un dissipateur seul permet souvent de gagner une dizaine de degrés selon la ventilation naturelle autour de la carte. Cette configuration convient à :
- Des systèmes de domotique légère ou de capteurs (Home Assistant très peu chargé, MQTT, petits scripts Python).
- Un usage bureautique ponctuel sans surcharge CPU permanente.
- Des projets pédagogiques où le Pi ne reste pas en pleine charge durant des heures.
Boîtiers passifs optimisés : FLIRC 5 et approches similaires
Les boîtiers passifs dédiés exploitent souvent tout le châssis comme grand dissipateur. Le modèle Flirc 5, par exemple, adopte une construction en aluminium avec un design minimaliste sans ventilateur. Le couvercle intègre une pièce en métal qui vient en contact direct avec le SoC, transformant le boîtier complet en radiateur.
ConseilsQuels travaux pour installer des volets roulants ?Ce type de solution est adapté à des environnements où le bruit représente une contrainte forte, comme :
- Un lecteur multimédia silencieux dans un salon.
- Un serveur de fichiers ou VPN discret dans une chambre.
- Un poste de développement léger où les charges intensives restent ponctuelles.
Le gain par rapport à une carte nue atteint facilement plusieurs dizaines de degrés en pointe, selon le design du boîtier et la position de la carte. Sur Raspberry Pi 5, cette approche reste cohérente tant que les charges lourdes ne restent pas permanentes. Dès que les calculs prolongés s’enchaînent, un passage au refroidissement actif devient plus intéressant.
Refroidissement actif de base : simple ventilateur sur le Raspberry Pi 5
Ajouter un ventilateur seul, fixé sur un support ou posé sur le boîtier, modifie déjà fortement le profil thermique. Le flux d’air forcé améliore la convection autour du SoC et diminue l’accumulation de chaleur sur le PCB.
Sur un test de charge CPU à 100 %, un ventilateur seul, tournant à environ 1124 rpm, maintient la température du processeur aux environs de 60 °C. Sur un stress test d’une minute, la sonde remonte ≈ 58,4 °C. On reste très en dessous du seuil de throttling, avec une marge confortable pour des tâches soutenues.
Sur un montage de test simple (ventilateur 5 V posé au-dessus du SoC), la température sous stress est passée de plus de 80 °C à moins de 60 °C. Le tout sans optimisation particulière, uniquement par ajout de ventilation.
Cette approche, bien que rudimentaire, convient à beaucoup de projets :
- Serveur web auto-hébergé (Nextcloud, petits sites, API maison).
- Console d’émulation rétro avec charges CPU/GPU régulières.
- Environnement de développement (compilation, tests) avec charges intermittentes.
Le principal défaut de ce montage réside dans la fixation parfois approximative, le manque de contrôle de la vitesse et le bruit éventuel si le ventilateur tourne en permanence à pleine tension.
Refroidisseur actif officiel : le point d’équilibre performance / simplicité
Le refroidisseur actif officiel du Raspberry Pi 5 regroupe un dissipateur en aluminium anodisé et un ventilateur compact pilotable. L’ensemble s’installe directement sur la carte, avec un connecteur FAN 5 V dédié. Cette solution combine conduction et convection forcée, dans un format maîtrisé par l’équipe du Raspberry Pi.
Caractéristiques techniques du refroidisseur actif officiel
Les éléments principaux du système :
- Dimensions : 63,5 × 42,5 × 13,7 mm.
- Matériau : aluminium anodisé pour un bon compromis entre masse thermique et poids.
- Débit d’air : environ 1,85 m³/h.
- Vitesse maximale : jusqu’à 8000 rpm.
- Alimentation : 5 V via le connecteur FAN du Raspberry Pi 5.
La grande force de ce refroidisseur vient de son intégration logicielle. Le firmware peut ajuster automatiquement la vitesse du ventilateur selon la température, ce qui limite le bruit en usage léger et augmente le flux d’air dès que la charge grimpe.
Performances thermiques mesurées
Les mesures réalisées montrent des gains nets par rapport à un Raspberry Pi 5 nu :
- Hashcat : environ 55 °C, soit un gain d’environ 25 °C par rapport à l’absence totale de refroidissement.
- Stress test 1 min : autour de 58,4 °C.
- Dissipateur seul (sans ventilation) dans ce kit : environ 58 °C sous stress court.
- Avec boîtier et active cooler : environ 67 °C selon la circulation d’air du boîtier.
La hiérarchie se dessine clairement : le refroidisseur actif officiel abaisse la température en charge d’environ 25 °C face à une carte sans aucune solution thermique. Pour un grand nombre de projets, cette configuration assure un fonctionnement stable et simple à maintenir.
Boîtiers orientés refroidissement avancé pour Raspberry Pi 5
Plusieurs boîtiers spécialisés misent sur la gestion thermique pour permettre au Raspberry Pi 5 de tenir des charges élevées sans throttling, tout en offrant des fonctionnalités annexes (support SSD, M.2 NVMe, RGB, scripts de contrôle de ventilateurs).
Pironman 5 Max : boîtier orienté performance thermique
Le Pironman 5 Max vise une approche orientée performance et fonctionnalités avancées. Il intègre :
- Un ventirad PWM dédié au SoC.
- Deux ventilateurs RGB pour la circulation d’air générale.
- Un support M.2 NVMe pour ajouter un stockage rapide directement dans le boîtier.
Ce boîtier surpasse les performances thermiques du refroidisseur actif officiel. Les deux ventilateurs assurent un flux d’air régulier sur l’ensemble de la carte et sur le stockage, ce qui convient bien à :
- Un mini PC de bureau avec navigateur, IDE, conteneurs Docker.
- Un système d’émulation avancée sur plusieurs frontends.
- Un serveur multi-services (bases de données, services web, CI légère).
Argon One V3 : refroidissement hybride configurable
Le boîtier Argon One V3 combine un ventilateur intégré, un design de dissipation passive et un support SSD. Il propose un refroidissement actif/passif programmable, ajustable via des scripts ou une configuration logicielle.
Le système de ventilation ne fonctionne pas en permanence au maximum. La gestion logicielle adapte la vitesse selon la température mesurée, ce qui équilibre bruit et refroidissement. Cette flexibilité rend ce boîtier adapté à un environnement de travail où le Raspberry Pi change souvent de charge.
Argon Neo 5 : système hybride compact
L’Argon Neo 5 adopte un format plus compact avec un système hybride actif/passif optimisé. Le couvercle coulissant facilite l’accès aux ports et au GPIO, tout en préservant un flux d’air suffisant autour du SoC.
Les scénarios typiques d’utilisation :
- Media center dans un meuble TV peu ventilé.
- Serveur domotique complet avec multiples intégrations et bases de données.
- Projet IoT avancé nécessitant un accès régulier au GPIO pour des capteurs ou relais.
Hiérarchie des solutions de refroidissement classiques
En tenant compte des différents systèmes présentés, une hiérarchie se dessine :
| Niveau | Solution | Profils d’usage typiques |
|---|---|---|
| 1 | Refroidissement passif simple (dissipateur ou boîtier passif) | Domotique légère, services réseau simples, usage pédagogique. |
| 2 | Refroidisseur actif officiel | Projets polyvalents, mini-serveur, multimédia et développement. |
| 3 | Boîtiers type Pironman 5 Max, Argon One V3, Argon Neo 5 | Mini PC, serveur multi-services, projets sous charge prolongée. |
| 4 | Refroidissement liquide personnalisé | Overclocking, benchmarks, expérimentation et démonstrations techniques. |
Refroidissement liquide : vers des températures très contenues
Sur Raspberry Pi 5, certains projets vont plus loin avec des systèmes de refroidissement liquide. Ce type de montage intéresse surtout les passionnés d’overclocking ou les utilisateurs qui souhaitent un silence poussé avec une température très basse en charge.
Waterblock imprimé 3D et boucle personnalisée
Un montage de type waterblock imprimé en 3D montre déjà l’impact du refroidissement liquide :
- Stress test : environ 44 °C.
- Usage normal : autour de 28 °C.
- Gain face au ventilateur d’origine : environ 25 °C de mieux.
La boucle peut inclure un petit radiateur de PC, une pompe compacte, un réservoir et un ou plusieurs ventilateurs. La surface d’échange thermique augmente fortement, ce qui explique ce niveau de température très contenu.
Kit watercooling Seeed Studio : configuration semi-custom
Des fournisseurs comme Seeed Studio proposent des kits semi-custom adaptés aux SBC. Un exemple courant inclut :
- Un module réservoir + pompe intégré.
- Un radiateur avec ventilateur dédié.
- Un waterblock adapté au Raspberry Pi 5.
Les relevés montrent une température maximale autour de 40 °C même sous forte charge. La marge vis-à-vis du throttling devient très large, ce qui intéresse les scénarios d’overclocking extrême ou les démonstrations techniques.
Configurer la ventilation et le contrôle thermique sous Raspberry Pi OS
Le matériel ne suffit pas. Le pilotage logiciel du ventilateur améliore aussi l’équilibre entre bruit et refroidissement. Le Raspberry Pi 5 propose un connecteur FAN dédié, géré par le firmware et le système d’exploitation.
Courbe de ventilation et seuils de température
Ajuster les seuils de déclenchement permet de :
- Limiter le temps où le ventilateur tourne à pleine vitesse.
- Éviter les cycles marche/arrêt trop fréquents qui usent les roulements.
- Maintenir la carte dans une plage de température stable.
Une configuration typique pour un refroidisseur actif officiel ou un boîtier avec ventilateur :
- Ventilateur éteint en dessous de 50 °C.
- Vitesse moyenne entre 55 °C et 65 °C.
- Vitesse élevée au-delà de 70 °C.
Ce type de courbe garde la carte silencieuse en bureautique ou en veille, tout en réagissant dès que les charges intensives se prolongent.
Surveiller la température en temps réel
Le suivi des températures reste simple sous Raspberry Pi OS. Une commande permet de lire la température du SoC :
vcgencmd measure_temp
Cette information se combine facilement avec des scripts shell, Python ou des outils de monitoring (Grafana, Prometheus, Netdata) pour suivre la courbe thermique lors de tests ou de charges réelles. Un court test de stress « maison » avec monitoring en parallèle donne rapidement une vision claire de l’efficacité de votre montage.
Associer refroidissement et overclocking du Raspberry Pi 5
Sur Raspberry Pi 5, l’overclocking augmente la fréquence du CPU et du GPU, ainsi que la tension d’alimentation. La consommation électrique grimpe, et donc la dissipation thermique. Un plan thermique sérieux conditionne directement la stabilité d’un overclock.
Sans refroidissement, un overclock mène vite à un throttling quasi permanent, voire à des plantages. Un refroidisseur actif officiel devient un strict minimum. Dans les cas les plus poussés, un boîtier de type Pironman 5 Max ou un système liquide permet d’encaisser la charge avec des températures encore raisonnables.
Un guide d’overclocking détaillé aide à calibrer fréquences, tensions et profils de ventilation. Pour approfondir ce sujet, une ressource dédiée sur l’overclocking du Raspberry Pi 5 structure bien la démarche.
Choisir la bonne solution de refroidissement selon votre projet
Le choix d’un système thermique ne se résume pas à une course aux degrés les plus bas. Il résulte d’un compromis entre type de charge, environnement d’installation, budget et niveau de bruit accepté. Une approche par profils d’usage simplifie la décision.
Usage léger et continu : domotique, petits services réseau
Pour un serveur domotique, un agrégateur de données ou un service réseau (DNS, DHCP, VPN léger), la charge moyenne reste modérée. Un boîtier passif de qualité ou un simple dissipateur répond déjà à la plupart des besoins, tant que l’environnement n’est pas surchauffé.
Dans un placard technique peu ventilé, un boîtier passif hautement dissipant gagne en pertinence. Un boîtier type Flirc 5 ou un châssis aluminium bien ouvert gère efficacement ces scénarios.
Usage polyvalent au quotidien : navigation, multimédia, développement
Pour un Raspberry Pi 5 utilisé en mini PC, en station multimédia ou en poste de développement, les charges varient souvent : période de repos, compilation, lecture vidéo, émulation ponctuelle. Un refroidisseur actif officiel ou un boîtier hybride (Argon Neo 5, Argon One V3) offre un bon équilibre.
ConseilsComment protéger des composants électroniques contre l’humidité ?Ce type de configuration maintient la fréquence maximale du SoC durant des tâches soutenues tout en conservant un niveau sonore modéré la plupart du temps. L’intégration logicielle du ventilateur permet un réglage fin pour adapter la courbe de ventilation à votre confort.
Usage intensif : mini serveur, CI, conteneurs, base de données
Dans un contexte plus chargé (serveur d’intégration continue, hébergement de plusieurs conteneurs, bases de données), le SoC travaille plus souvent à haut pourcentage d’utilisation. La température moyenne augmente et la marge par rapport au throttling se réduit.
Un boîtier orienté performance comme le Pironman 5 Max devient alors un choix pertinent, grâce à son ventirad dédié et ses deux ventilateurs RGB assurant un flux d’air robuste. Le support M.2 NVMe améliore aussi les temps d’accès disque, ce qui sert directement ce type de scénario.
Pour un comparatif des boîtiers adaptés à ces usages exigeants, un guide spécifique sur le choix de boîtier pour Raspberry Pi 5 aide à trier les options.
Usage expérimental et overclocking poussé
Pour les projets orientés benchmarks, calcul intensif ou démonstrations techniques, le refroidissement liquide ou les boîtiers les plus performants prennent tout leur sens. Un waterblock bien monté avec un radiateur et une pompe stable maintient la carte à des températures très basses, même en overclock.
Le Raspberry Pi 5 reste alors stable à des fréquences CPU au-dessus des réglages d’usine, ce qui augmente la réactivité de certains workloads. Le revers de la médaille : plus de câbles, de pièces mécaniques et de maintenance.
Bonnes pratiques de montage et d’entretien thermique
Au-delà du choix du matériel, quelques réflexes garantissent l’efficacité réelle du refroidissement au quotidien.
- Pâte thermique ou pad bien positionnés : la surface entre le SoC et le dissipateur doit être propre, sans poussière ni bulle d’air. Une fine couche uniforme assure un contact optimal.
- Fixation ferme : vis ou clips doivent maintenir le radiateur sans jeu. Un contact partiel réduit fortement la conduction.
- Câblage du ventilateur : le ventilateur doit être relié au connecteur FAN prévu pour bénéficier d’un contrôle automatique, plutôt qu’à un simple 5 V constant.
- Orientation du flux d’air : aspirer ou souffler dépend du design du boîtier, mais le flux doit traverser les zones chaudes (SoC, régulateurs, stockage) et ressortir clairement.
- Nettoyage périodique : poussière et peluches nuisent à la circulation d’air et à la performance du radiateur, même sur un petit ventilateur.
Un contrôle visuel tous les quelques mois, accompagné d’un coup d’air sec si nécessaire, suffit pour conserver des performances thermiques stables dans le temps.

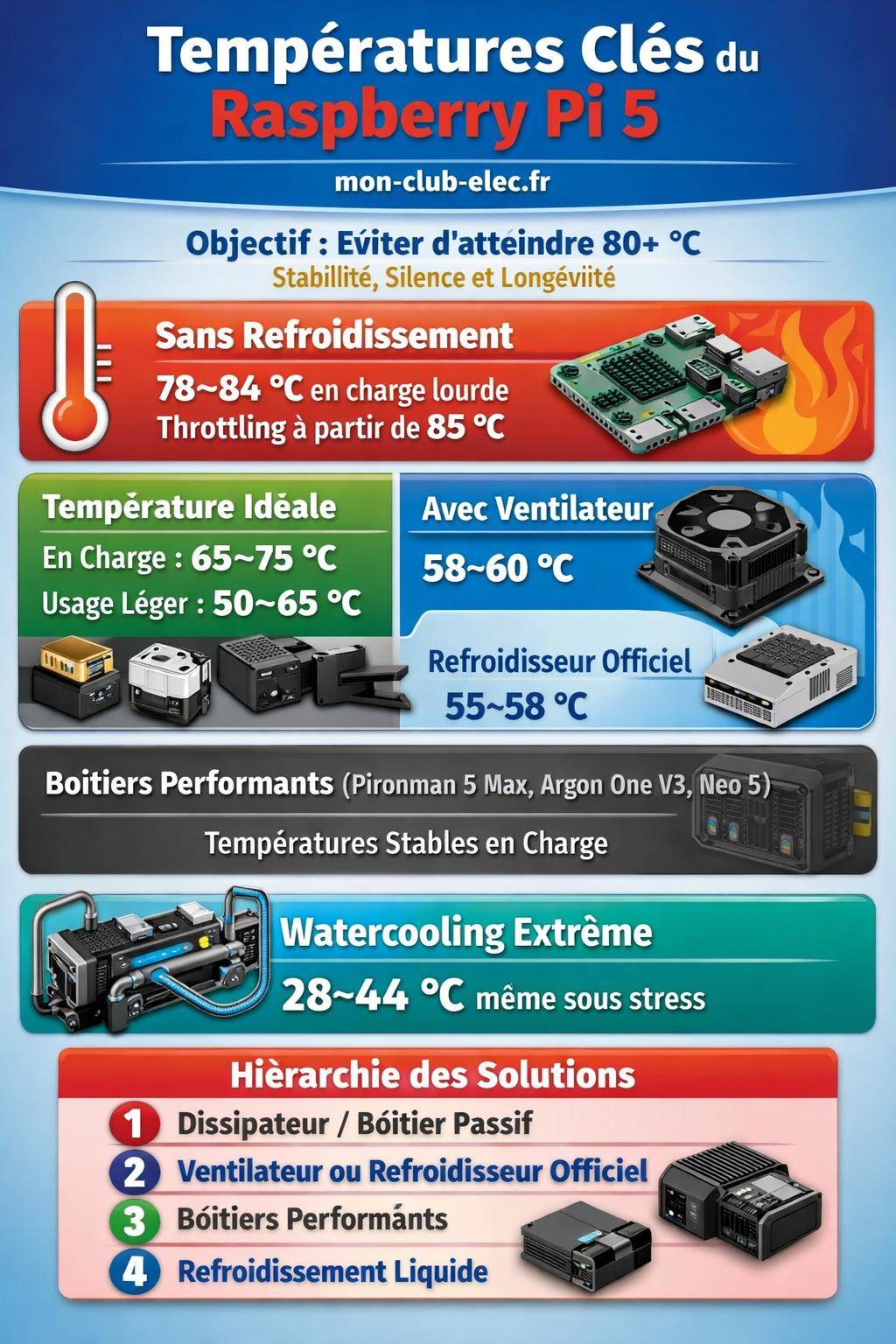

Mettre les chiffres en perspective pour votre Raspberry Pi 5
Sur l’ensemble des tests mentionnés, les écarts de température obtenus avec les différentes solutions dessinent un panorama clair :
- Sans refroidissement : montée vers 78–84 °C en charge lourde.
- Ventilateur simple : baisse autour de ≈ 58–60 °C en stress court.
- Refroidisseur actif officiel : environ 55–58 °C en charge soutenue, ≈ 67 °C dans un boîtier fermé adapté.
- Refroidissement liquide personnalisé : 28–44 °C selon l’intensité de la charge et le design de la boucle.
Ces repères offrent une base solide pour calibrer votre objectif thermique selon vos contraintes. Une fois la solution choisie, quelques tests concrets (stress CPU, compilation, encodage vidéo) avec relevés de température valident la pertinence du montage. À partir de là, le Raspberry Pi 5 assure ses performances de manière régulière, sans mauvaise surprise liée à la chaleur.
