Dans une installation électrique, la couleur des fils n’a rien d’esthétique. Chaque teinte traduit une fonction précise, un niveau de sécurité, un risque potentiel. En France, ce code couleur répond à des normes strictes, parfois méconnues, mais pourtant décisives pour éviter les erreurs de câblage et les accidents.
Entre les installations anciennes avant 1970, les exigences actuelles de la norme NF C 15-100, les nouvelles obligations feu pour 2025 et les spécificités des bornes de recharge, le paysage a évolué. Comprendre la signification exacte de chaque couleur, dans chaque contexte, change complètement la manière de lire un tableau électrique ou un simple conducteur qui sort d’une gaine.
| Élément clé | À connaître absolument | Astuce pratique |
|---|---|---|
| Couleur du fil de phase | Rouge, noir ou marron selon les installations | Toujours identifier avant intervention : c’est le fil le plus risqué à manipuler. |
| Fil neutre | Bleu obligatoire en France | Si plusieurs bleus apparaissent, vérifier l’origine : certaines rénovations mélangent les circuits. |
| Fil de terre | Vert/jaune, jamais autre chose | Un fil terre absent = danger. Toujours contrôler sa continuité. |
| Erreur fréquente | Confondre neutre et phase lors de rénovations anciennes | Utiliser un testeur de tension avant chaque manipulation. |
| Norme à respecter | NF C 15‑100 | Toujours vérifier les dernières mises à jour avant travaux. |
Code couleur des fils électriques en France : base réglementaire et logique générale
Le code couleur des conducteurs électriques en France repose sur la norme NF C 15-100 et le document harmonisé européen CENELEC HD 308 S2. Ces textes imposent une codification précise pour le neutre, la terre et les phases dans les installations domestiques, tertiaires et une grande partie des installations professionnelles.
Cette codification ne se limite pas à un choix de teinte. Elle sert à identifier instantanément le rôle de chaque conducteur : alimentation, retour de commande, protection des personnes, continuité de service. En intervention, l’électricien prend des décisions en quelques secondes sur la base de ces couleurs.
Normes NF C 15-100 et CENELEC HD 308 S2 : ce qu’elles imposent
La NF C 15-100 régit les installations électriques à basse tension en France (logements, petits commerces, locaux tertiaires courants). Elle intègre les prescriptions du CENELEC HD 308 S2 relatives à la désignation des conducteurs par couleur ou par marquage.
Ces textes fixent une règle centrale : certains codes couleur sont réservés à des usages bien précis. Ils ne se négocient pas, sous peine de créer des risques de confusion et d’électrisation.
« Le conducteur de protection ne doit utiliser qu’un revêtement bicolore vert/jaune. Toute autre utilisation de ce code couleur est interdite. » – Extrait synthétique des exigences issues du HD 308 S2 adapté à la NF C 15‑100.

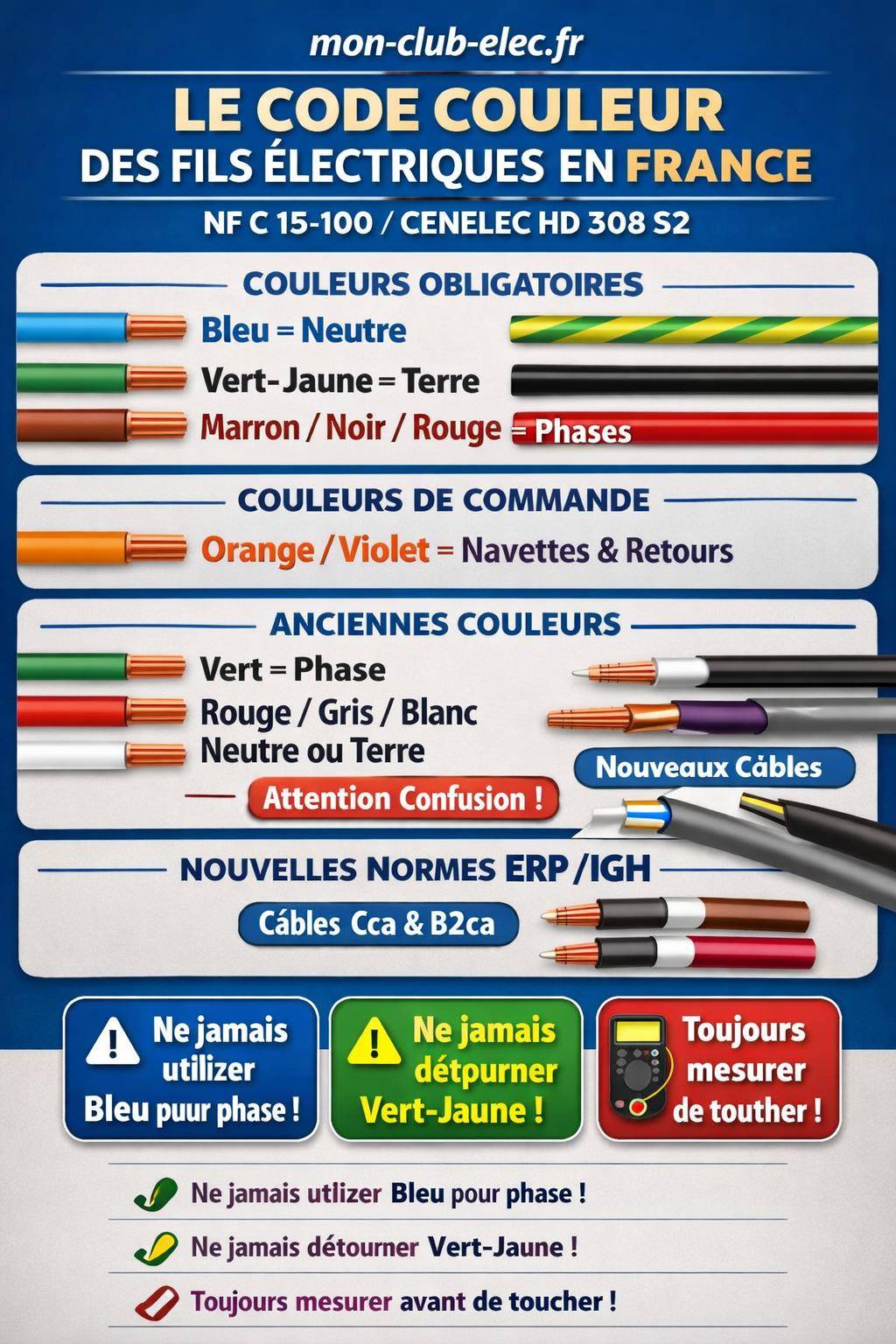

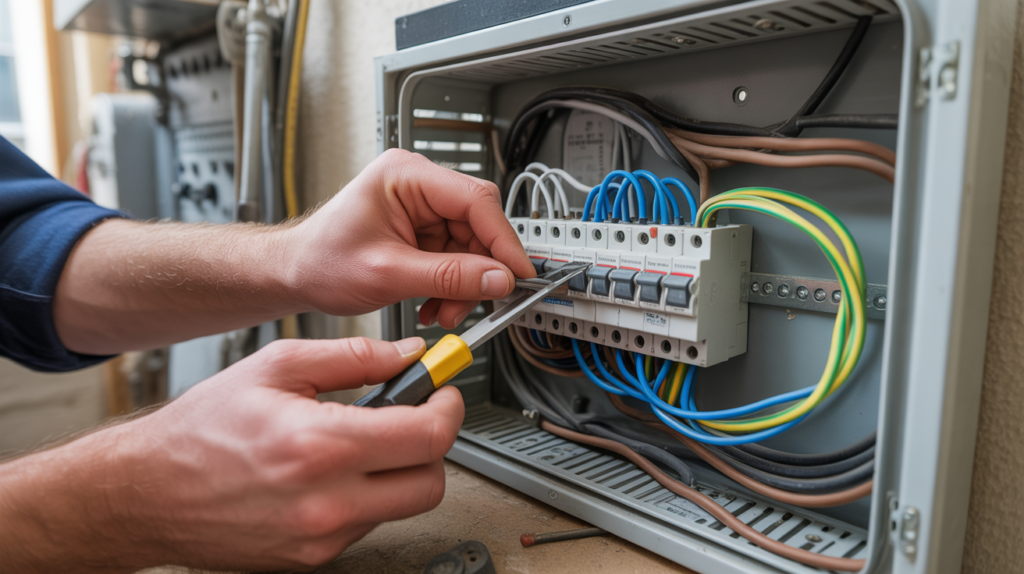

Code couleur obligatoire en habitation : neutre, terre, phase
Pour les installations domestiques, la répartition des couleurs s’établit comme suit :
- Neutre : bleu clair uniquement
- Terre (conducteur de protection) : vert/jaune bicolore
- Phase(s) : marron, noir, rouge (et éventuellement autres couleurs sauf bleu clair et vert/jaune)
Cette règle s’applique aux circuits d’éclairage, de prises, de chauffage, d’électroménager, mais aussi aux circuits spécifiques comme les plaques de cuisson ou les lave-linge. Elle sert autant au câblage initial qu’aux extensions ou rénovations partielles.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filPour aller plus loin sur l’organisation des circuits et la conformité globale, un dossier dédié traite point par point les prescriptions des tableaux, des protections et des sections : guide électricité maison.
Signification détaillée de chaque couleur de fil électrique
Chaque couleur possède une fonction bien définie. Comprendre cette fonction évite les retours fréquents au schéma ou les tests systématiques. La couleur devient un langage lisible sur le terrain.
Fil bleu clair : le neutre et rien d’autre
Le fil bleu clair désigne le conducteur neutre. Il assure le retour du courant vers la source dans les réseaux monophasés et sert de référence à la tension (généralement 230 V entre phase et neutre en France). Il ne joue pas le même rôle que la terre, même si certains anciens montages laissent parfois penser l’inverse.
Dans un circuit moderne conforme à la NF C 15-100, le bleu clair est exclusivement réservé au neutre. Utiliser du bleu pour une phase ou un retour de lampe introduit une ambiguïté et expose à des erreurs graves lors d’une maintenance ultérieure.
Un dossier spécifique détaille les cas d’usage, les sections et les pièges à éviter autour du conducteur neutre : fil bleu électricité.
Fil vert/jaune bicolore : la terre et la protection des personnes
Le vert/jaune est réservé au conducteur de protection (PE), souvent appelé « fil de terre ». Ce conducteur relie les masses métalliques des appareils (châssis, carcasses, enveloppes) au borne de terre de l’installation et, in fine, au piquet de terre ou au réseau de mise à la terre.
Son rôle est clair : évacuer le courant de défaut vers la terre en cas de contact entre un conducteur actif (phase ou neutre) et une masse métallique. Cette évacuation crée un déséquilibre détecté par les dispositifs différentiels résiduels (DDR) qui déclenchent en quelques dizaines de millisecondes.
La norme interdit l’utilisation du bicolore vert/jaune pour tout autre usage. Un fil vert/jaune ne peut pas servir de phase, de neutre, ni de retour de commande, même de manière ponctuelle ou « provisoire ».
Fils marron, noir, rouge : conducteurs de phase
Les couleurs marron, noir et rouge servent prioritairement à identifier les conducteurs de phase. Dans une installation monophasée standard, le fil de phase principal se présente souvent en marron ou en rouge, selon les habitudes de l’installateur et le type de câble utilisé.
Dans les installations triphasées, ces couleurs participent à la distinction des différentes phases (L1, L2, L3). L’objectif reste de limiter les inversions et de simplifier le dépannage.
Un article spécifique explique en détail les usages classiques du fil marron, la différence entre phase et neutre et les points de vigilance lors du câblage : fil marron phase neutre.
| Couleur | Fonction normale | Usage interdit |
|---|---|---|
| Bleu clair | Neutre | Phase, terre, navette, retour de lampe |
| Vert/jaune | Conducteur de protection (terre) | Phase, neutre, tout conducteur actif |
| Marron, noir, rouge | Phase(s) | Neutre, terre |
| Orange, violet | Navettes va-et-vient, retours de commande | Neutre, terre |
Ancien code couleur avant 1970 : comprendre les installations anciennes
Dans les bâtiments anciens, la palette de couleurs diffère sensiblement des pratiques actuelles. Avant les années 1970, les habitudes de câblage n’étaient pas uniformes, et les codes couleur historiques ne correspondaient pas aux normes d’aujourd’hui.
Ancien code couleur : phase, neutre ou terre avant la normalisation
Les repères historiques les plus fréquents se présentent ainsi :
- Phase : vert
- Neutre ou terre : rouge, blanc ou gris
Dans ces configurations, un fil rouge ne signale pas forcément un conducteur de phase. Il peut jouer le rôle de neutre ou de terre, selon la pratique de l’installateur et la période de réalisation du chantier.
« Dans les bâtiments anciens, la couleur seule ne suffit jamais pour identifier la fonction d’un conducteur. La mesure au multimètre ou à la lampe témoin reste obligatoire avant toute intervention. » – Recommandation courante de prévention des risques électriques.
Risques spécifiques liés aux anciennes couleurs
Les installations antérieures à la normalisation posent plusieurs problèmes :
- Confusion des rôles : un fil rouge ou gris peut être relié au neutre, à la terre ou à une phase.
- Absence de conducteur de protection séparé : certaines lignes n’intègrent aucun fil de terre distinct.
- Rallonges et dérivations hétérogènes : ajout de segments modernes avec bleu et vert/jaune raccordés à d’anciens segments où ces couleurs n’existent pas.
Lors d’une rénovation partielle, mélanger ancien et nouveau code couleur crée une installation difficile à interpréter. L’électricien se retrouve face à des fils de même teinte mais de fonction différente selon la zone du circuit.
Cas particuliers : navettes, retours de lampe, commandes
Au-delà du trio neutre/phase/terre, certaines fonctions utilisent des couleurs spécifiques pour limiter les erreurs : navettes de va-et-vient, retours de lampe, commandes de télérupteurs, signaux de contrôle.
Navettes de va-et-vient : orange et violet
Pour les navettes de va-et-vient, la NF C 15-100 autorise et encourage l’usage de couleurs distinctes des phases habituelles, comme l’orange et le violet. Ces conducteurs relient deux dispositifs de commande (deux interrupteurs va-et-vient par exemple) et ne correspondent ni à un neutre ni à un conducteur de protection.
Identifier clairement ces navettes évite de les confondre avec des phases permanentes ou des retours de lampe. Le dépannage d’un va-et-vient ou d’un télérupteur devient alors plus fluide.
Retours de lampe et conducteurs de commande
Les retours de lampe utilisent en général un conducteur de couleur différente du neutre (bleu) et de la terre (vert/jaune). Ils se câblent souvent en noir, orange ou violet, selon le câble disponible.
Pour les circuits de commande de contacteurs, de relais ou d’automatismes, les couleurs demeurent libres à condition de respecter l’interdiction d’utiliser le bleu clair pour autre chose que le neutre et le vert/jaune pour autre chose que la terre. Les schémas de commande précisent alors les fonctions L, N, retour de bobine, etc.
Installations professionnelles, ERP et IGH : nouvelles exigences et classification des câbles
Les établissements recevant du public (ERP) et les immeubles de grande hauteur (IGH) obéissent à des contraintes renforcées. Outre le code couleur, la réglementation introduit des classes de performance feu pour les câbles, avec application progressive.
Date d’application et principe de non-rétroactivité
À compter du 23 mai 2025, les câbles utilisés dans les ERP et IGH doivent répondre à des classes de réaction au feu spécifiques (système Euroclasse). Cette exigence s’applique aux nouvelles installations et aux rénovations significatives.
La règle suit un principe de non‑rétroactivité : les installations existantes, conformes à leur date de réalisation, ne subissent pas d’obligation générale de remplacement, sauf travaux de modification ou de mise en sécurité imposés par ailleurs.
Classification des câbles selon le type de bâtiment
La réglementation distingue plusieurs catégories de bâtiments et leur assigne des classes de câble minimales :
- ERP et IGH : câbles de classe Cca-s2,d2,a2
- Gares souterraines et tunnels : câbles de classe B2ca-s1a,d1,a1
- Résidentiel hors IGH : câbles de classe Eca
Ces indices indiquent la contribution au feu, la densité de fumée (s), la quantité de gouttes enflammées (d) et la toxicité ou acidité des gaz (a). Le code couleur des conducteurs internes reste fondé sur le HD 308 S2, mais le comportement au feu de la gaine et de l’isolant entre en jeu pour la sécurité incendie.
Nouveaux câbles de type FR-N1X6G3 et FR-N1X1G1
Les nouvelles exigences entraînent l’arrivée de gammes de câbles adaptées :
- FR-N1X6G3 : remplace progressivement le câble U1000-R2V dans les environnements où un comportement au feu renforcé est exigé.
- FR-N1X1G1 : version B2ca dédiée aux tunnels et gares souterraines, avec limitation renforcée des fumées et gouttelettes enflammées.
- CR1-C1 : maintenu pour des usages spécifiques où un haut niveau de performance au feu reste demandé.
On estime qu’environ 40 000 tonnes de câbles seront ainsi renouvelées ou installées dans ce nouveau cadre. Le code couleur interne des conducteurs garde sa logique (bleu pour le neutre, vert/jaune pour la terre, autres couleurs pour phases), mais la nature même du câble s’adapte aux risques feu et fumées.
Évolutions 2026 : parafoudres, IRVE et sécurité incendie
Les années à venir apportent des évolutions techniques qui s’ajoutent aux règles de couleur. Parafoudres, bornes de recharge pour véhicules électriques (IRVE) et sécurité incendie imposent des exigences supplémentaires sur le choix des conducteurs et la configuration des circuits.
Parafoudres : obligation de cuivre et distances à respecter
Les nouvelles prescriptions renforcent le recours au cuivre pour les liaisons de parafoudre. Les conducteurs de dérivation et de liaison équipotentielle doivent présenter une section suffisante et une conductivité stable dans le temps.
Lorsque la distance entre le parafoudre principal et le tableau de répartition ou l’équipement protégé dépasse 10 m, un parafoudre secondaire est exigé afin de limiter la surtension résiduelle. Les conducteurs associés suivent la même logique de couleur que les autres circuits (bleu pour neutre, vert/jaune pour terre, autres pour conducteurs actifs), avec une attention renforcée à la réduction des boucles et à la longueur totale.
IRVE : circuits dédiés et différentiels adaptés
Les infrastructures de recharge pour véhicules électriques (IRVE) doivent fonctionner sur un circuit dédié, protégé mécaniquement et électriquement, avec une section adaptée à la puissance de charge. Le code couleur reste classique, mais la configuration du circuit devient plus exigeante.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLes exigences incluent :
- présence d’un DDR de type A ou B, selon la technologie de la borne et les courants de fuite attendus ;
- installation d’obturateurs obligatoires sur les prises jusqu’à 32 A pour limiter les contacts accidentels ;
- repérage clair de la phase, du neutre et de la terre depuis le tableau jusqu’à la borne.
Le circuit IRVE illustre une logique : la couleur n’est qu’un élément de repérage. Elle s’inscrit dans un ensemble qui comprend la protection différentielle, la section de conducteur, le dispositif de coupure d’urgence et la coordination avec le gestionnaire de réseau.
Sécurité incendie : augmentation de sections et évaluation du risque foudre
Les nouvelles orientations en sécurité incendie conduisent à :
- une augmentation de la section des câbles dans certaines configurations pour limiter l’échauffement,
- une nouvelle évaluation du risque foudre, avec des parafoudres plus systématiques et mieux dimensionnés,
- une adaptation des protections (disjoncteurs, fusibles, DDR) aux nouvelles charges et aux nouveaux schémas de mise à la terre.
Le code couleur reste le même, mais les contraintes thermiques et mécaniques associées aux conducteurs évoluent. Le vert/jaune de la terre par exemple se voit parfois attribuer une section supérieure pour garantir une meilleure tenue aux courants de défaut ou de foudre.
Erreurs fréquentes et mauvaises pratiques autour des couleurs de fils
Malgré la clarté de la norme, certaines habitudes persistent sur les chantiers ou en bricolage. Ces écarts nuisent au repérage et à la sécurité.
Utilisation du bleu pour autre chose que le neutre
Dans certains anciens montages ou réparations improvisées, on rencontre encore du bleu utilisé comme phase ou retour de lampe. Cette pratique contredit les règles actuelles et trompe lourdement la personne qui intervient par la suite.
Pour rattraper une situation où un câble multiconducteur ne propose pas la bonne combinaison de couleurs, la solution consiste à modifier le câblage ou à remplacer le câble, pas à détourner le bleu de sa fonction. Un repérage par bagues ou manchons ne suffit pas à justifier une violation de la couleur réglementaire du neutre.
Utilisation du vert/jaune comme conducteur actif
Autre erreur fréquente : le vert/jaune utilisé comme phase sur un petit tronçon, par exemple pour alimenter un luminaire ou un appareillage. Même si le conducteur est recouvert partiellement par un ruban d’une autre couleur, le code de base reste vert/jaune et désigne un conducteur de protection.
Cette confusion compromet la sécurité : en cas de défaut, l’utilisateur pense se connecter à une terre de protection alors qu’il se trouve peut-être face à une phase active. La règle est simple : tout fil vert/jaune doit être relié à la terre et uniquement à la terre.
Mélange d’anciens et de nouveaux codes couleur sans repérage
Lors d’une rénovation partielle, certains segments d’installation conservent l’ancien code couleur, tandis que d’autres adoptent le code moderne. Sans repérage spécifique, un fil rouge dans une gaine ancienne n’a pas la même signification qu’un fil rouge dans un câble récent.
La solution consiste à :
- documenter clairement les circuits modifiés,
- apposer des étiquettes ou repères sur les conducteurs au niveau des boîtes de dérivation et du tableau,
- prévoir, à moyen terme, un remplacement complet des lignes les plus anciennes.
Bonnes pratiques de repérage en complément du code couleur
Le code couleur fournit un socle commun. Pour les installations complexes ou les rénovations sur plusieurs années, il reste utile de renforcer ce repérage par d’autres moyens.
Étiquettes, bagues et numérotation
Dans les tableaux électriques, les armoires ou les boîtes de dérivation, l’ajout de bagues numérotées ou d’étiquettes autocollantes clarifie la destination de chaque conducteur : numéro de circuit, type de commande, correspondance avec le schéma.
Cette démarche s’avère précieuse pour :
- les installations tertiaires avec nombreux départs,
- les locaux techniques de copropriété,
- les maisons individuelles rénovées par étapes successives.
Schémas à jour et documentation
Conserver un schéma à jour vaut autant dans une maison individuelle que dans un grand bâtiment. Ce schéma précise :
- le rôle de chaque disjoncteur,
- la correspondance avec les pièces ou équipements,
- les particularités de couleur si des anciennes sections subsistent.
Une simple mise à jour après chaque modification limite les interrogations futures. Le code couleur reste cohérent avec le dessin, et les interventions gagnent en rapidité.
Vérification systématique à l’appareil de mesure
Quel que soit le respect du code couleur, la mesure reste le dernier arbitre. Avant de toucher un conducteur, vérifier :
- l’absence de tension entre ce conducteur et la terre,
- l’absence de tension entre ce conducteur et le neutre,
- la continuité éventuelle avec la barrette de terre pour un fil vert/jaune.
Cette méthode empêche de se fier uniquement à l’apparence des fils. La couleur guide l’analyse, l’appareil confirme.
