ESP8266 avec Arduino IDE : tutoriel WiFi de A à Z

Connecter un ESP8266 en WiFi avec l’IDE Arduino ouvre la porte à des projets d’objets connectés très concrets : domotique, capteurs en ligne, contrôle à distance… Encore faut‑il maîtriser la configuration réseau, le brochage 3,3 V et les subtilités de l’IDE pour éviter les erreurs courantes.

Entre les problèmes de téléversement, les déconnexions WiFi et les niveaux logiques 5 V des cartes Arduino, de nombreux débutants abandonnent trop tôt. En suivant une méthodologie claire, on obtient pourtant un module stable, programmable à distance et prêt à dialoguer avec le reste de son écosystème IoT.

Élément clé	Synthèse
Rôle de l’ESP8266	Module WiFi compact et économique, idéal pour projets IoT rapides et connectés.
Préparation Arduino IDE	Ajout du core ESP8266 via l’URL dédiée pour activer cartes, outils et bibliothèques.
Choix de la carte	Sélectionner le modèle exact (NodeMCU, D1 mini…) assure stabilité et bon WiFi.
Modes WiFi	STA pour se connecter, AP pour créer un réseau, AP+STA pour configurer facilement.
Gestion WiFi	Identifiants en dur = simple mais rigide; stockage dynamique pour projets évolutifs.
Watchdog	Éviter les boucles bloquantes; utiliser delay(0)/yield() pour garder le WiFi stable.
Débogage série	La plupart des erreurs viennent du port COM ou d’une vitesse inadaptée.

📌

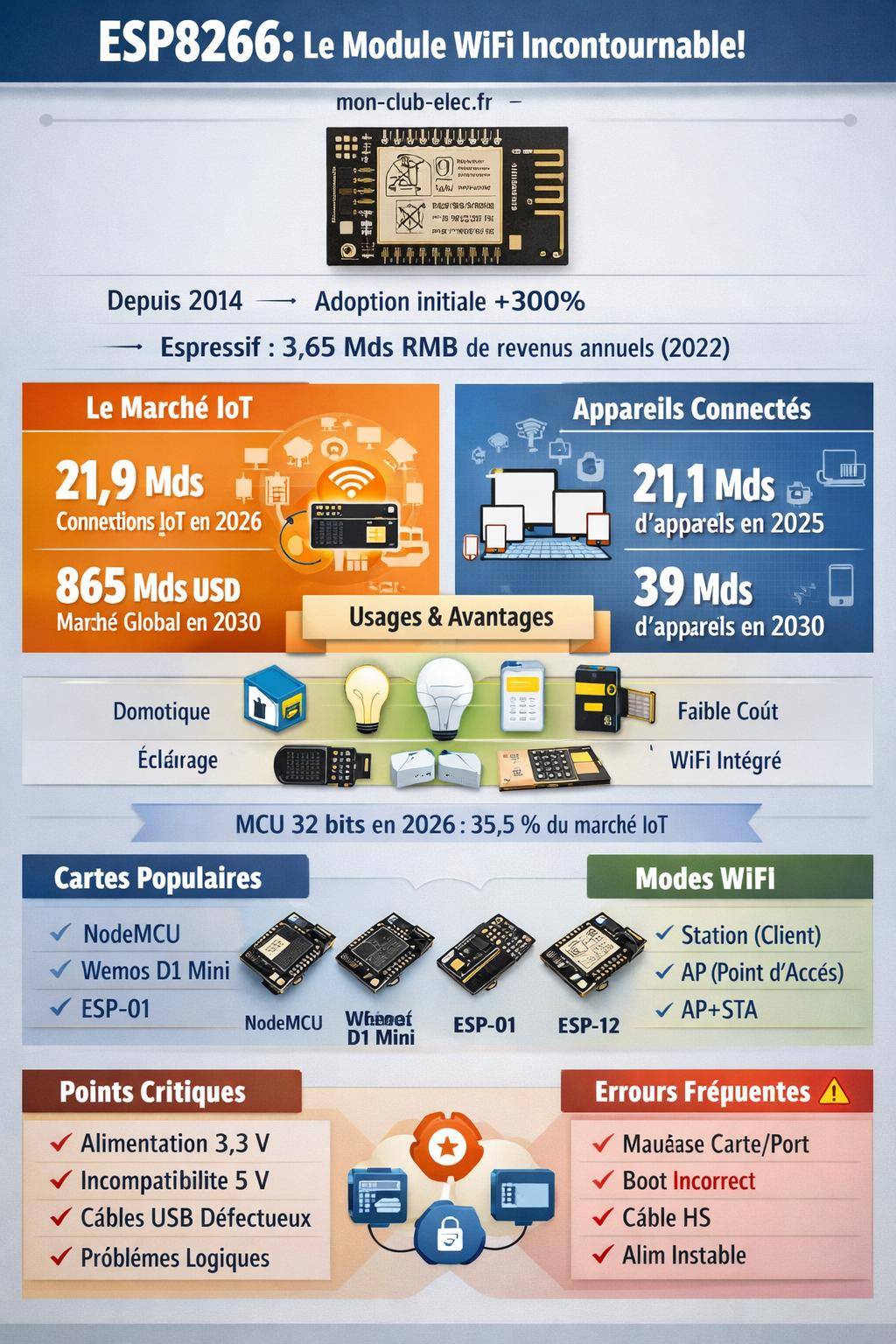

Télécharger l’image

ESP8266, Arduino IDE et WiFi : comprendre l’écosystème IoT actuel

L’ESP8266 a profondément modifié la façon de concevoir des projets WiFi à bas coût. Lancé en 2014, ce module a rencontré une croissance fulgurante, avec une progression estimée à 300 % au début de sa commercialisation. Il a permis à de nombreux makers, étudiants et ingénieurs de passer de simples projets Arduino hors ligne à des systèmes connectés à Internet.

Derrière l’ESP8266, on retrouve Espressif, une entreprise qui structure son activité autour de circuits intégrés WiFi, Bluetooth et microcontrôleurs. En 2022, ses revenus totaux ont atteint environ 3,65 milliards de RMB, avec une croissance d’environ 32 % sur un an. La majeure partie provient des circuits intégrés WiFi (près de 2,2 milliards de RMB), complétés par 1 milliard pour le Bluetooth et 0,3 milliard pour les microcontrôleurs.

Dans ce contexte, l’ESP8266 se positionne comme une brique solide pour aborder l’IoT : accès WiFi intégré, pile TCP/IP, coût maîtrisé, large communauté. Pour des projets plus lourds ou plus modernes, l’ESP32 prend progressivement le relais, mais la logique de configuration dans l’IDE Arduino reste proche. Pour aller plus loin sur ce point, un guide complet sur ESP32 et Arduino IDE offre un prolongement naturel.

Info pratique : sur le marché IoT, les microcontrôleurs 32 bits gagnent du terrain. Les projections annoncent une part d’environ 35,5 % pour les MCU 32 bits dans l’IoT à l’horizon 2026, ce qui confirme la pertinence de se former sérieusement sur l’ESP8266 et ses cousins modernes.

Le rôle de l’ESP8266 dans l’Internet des objets

Le marché de l’IoT suit une dynamique soutenue : les estimations parlent de 21,9 milliards de connexions IoT en 2026. En valeur, le marché IoT global se situe autour de 547 milliards de dollars en 2025 et viserait environ 865,2 milliards de dollars en 2030. En volume, on projette plus de 21,1 milliards d’appareils IoT en 2025 et près de 39 milliards en 2030.

Dans ce gigantesque ensemble, l’ESP8266 occupe un segment très spécifique : modules WiFi économiques pour applications embarquées. Ses domaines d’usage les plus fréquents restent :

Domotique : contrôle de volets, chauffage, ouvrants, ventilation.
Éclairage intelligent : lampes connectées, rubans LED WiFi.
Surveillance environnementale : température, humidité, qualité de l’air, pression.
Contrôle à distance : relais, pompes, moteurs, automatismes simples.

Un tutoriel WiFi avec l’IDE Arduino doit donc aller au‑delà du simple « se connecter au WiFi ». Le but consiste à guider le lecteur jusqu’à une intégration cohérente dans un projet IoT réel, avec gestion de l’alimentation, fiabilité réseau et maintenance du firmware.

Matériel nécessaire pour programmer un ESP8266 avec Arduino IDE

Selon la carte choisie, la mise en œuvre varie légèrement. Certaines cartes intègrent déjà un convertisseur USB‑série et un régulateur 3,3 V, d’autres se présentent sous forme de module nu (ESP‑01, ESP‑12, etc.) à intégrer sur une platine.

Cartes ESP8266 les plus utilisées

Voici un panorama des principales variantes utilisées avec l’IDE Arduino :

Carte / Module	USB intégré	Régulateur 3,3 V	Usage typique
NodeMCU (ESP-12E / ESP-12F)	Oui (CP2102 / CH340)	Oui	Développement, prototypage rapide
Wemos D1 mini	Oui	Oui	Projets compacts, shields empilables
ESP-01	Non	Non	Intégration dans des projets existants, adaptateur externe requis
ESP-12 (nu)	Non	Non	Intégration carte personnalisée, production

Pour suivre sereinement un tutoriel WiFi avec Arduino IDE, une carte NodeMCU ou Wemos D1 mini offre une expérience plus directe : connexion USB, régulation 3,3 V, auto‑reset pour le téléversement, diodes intégrées.

Liste du matériel recommandé

Pour un environnement de travail fiable, la liste suivante forme une base solide :

Une carte ESP8266 type NodeMCU ou Wemos D1 mini.
Un câble USB de bonne qualité, de préférence court (moins de 1 m) pour limiter les erreurs de communication.
Une alimentation stable : soit via USB, soit via une alimentation externe 5 V avec régulateur 3,3 V dédié.
Un ordinateur avec l’IDE Arduino installé (Windows, macOS ou Linux).
Éventuellement un adaptateur USB‑série 3,3 V si l’on utilise un module nu (ESP‑01, ESP‑12).
Des résistances, un breadboard, quelques fils Dupont pour les montages de test.

Conseil matériel : de nombreux problèmes de téléversement proviennent en réalité du câble USB ou du port USB utilisé. Tester avec un autre câble et un autre port évite de longues recherches côté logiciel.

Préparer l’IDE Arduino pour l’ESP8266

Par défaut, l’IDE Arduino ne gère pas l’ESP8266. Le support repose sur un core ESP8266 maintenu par la communauté et par Espressif. Son installation ajoute une nouvelle famille de cartes à l’IDE, avec les outils nécessaires pour compiler, téléverser et déboguer.

Installation du core ESP8266 dans l’IDE Arduino

La procédure générale suit quatre étapes :

Ouvrir l’IDE Arduino et accéder au menu Fichier > Préférences.
Dans le champ « URL de gestionnaire de cartes supplémentaires », ajouter l’URL fournie par le projet ESP8266 (généralement disponible sur le dépôt GitHub officiel).
Ouvrir ensuite Outils > Type de carte > Gestionnaire de cartes, rechercher « ESP8266 » et installer le paquet « esp8266 by ESP8266 Community ».
Attendre la fin de l’installation, puis redémarrer l’IDE si nécessaire.

Après cette étape, la liste des cartes disponibles inclut des entrées comme « NodeMCU 1.0 (ESP-12E Module) », « Wemos D1 mini » ou encore « Generic ESP8266 Module ». Le bon choix de carte conditionne le succès des téléversements.

Configuration de base de la carte dans l’IDE

Une fois le core installé, la configuration type ressemble à ceci :

Outils > Type de carte : sélectionner la carte correspondant au modèle utilisé (ex : « NodeMCU 1.0 (ESP-12E Module) »).
Outils > Port : choisir le port série sur lequel la carte est connectée (COMx sous Windows, /dev/ttyUSBx ou /dev/tty.SLAB_USBtoUART sous Linux/macOS).
Vérifier les options : fréquence CPU, taille de la flash, mode de flash. Pour débuter, les valeurs par défaut suffisent dans la majorité des cas.

En cas de doute sur l’usage de l’IDE Arduino avec des microcontrôleurs, un guide plus général sur les bases d’Arduino pour débuter fournit un bon complément de lecture.

Câblage, alimentation et précautions avec l’ESP8266

L’ESP8266 fonctionne nativement en 3,3 V. De nombreux problèmes viennent d’une alimentation inadaptée ou d’une exposition directe aux signaux 5 V d’une carte Arduino classique (Uno, Nano, Mega). Une approche rigoureuse sur ces points augmente fortement la stabilité des projets WiFi.

Alimentation 3,3 V : éviter les surtensions

Parmi les problèmes recensés autour de l’ESP8266, les suivants reviennent souvent :

alimentation insuffisante en 3,3 V : chute de tension pendant la connexion WiFi ou l’émission, provoquant un reset ou un blocage.
incompatibilité avec les sorties 5 V des Arduino : signaux de niveau supérieur à 3,3 V envoyés directement sur les broches du module.
risque de dommage par surtension : alimentation accidentelle du module en 5 V sur la broche 3,3 V.

Une carte NodeMCU ou Wemos D1 mini intègre déjà un régulateur 3,3 V et accepte généralement une entrée 5 V via USB ou via la broche 5 V. En revanche, un module nu impose l’usage d’un régulateur 3,3 V stable avec un courant disponible suffisant (au moins 300 mA, idéalement 500 mA).

Mise en garde : connecter directement la sortie 5 V d’une carte Arduino sur la broche 3,3 V d’un ESP8266 endommage rapidement le module. Le risque ne se limite pas à un simple dysfonctionnement ponctuel, la puce peut se dégrader de manière irréversible.

Niveaux logiques et convertisseurs de niveau

Les entrées/sorties de l’ESP8266 tolèrent le 3,3 V. Lorsqu’un projet utilise encore une carte Arduino 5 V en parallèle (Uno, Mega), l’utilisation de circuits d’adaptation reste incontournable. Les solutions les plus fréquentes sont :

Convertisseur de niveau 3,3 V <> 5 V dédié, souvent à base de transistors MOSFET.
Résistances série (220 à 470 Ω) combinées à des ponts diviseurs, pour réduire la tension sur les entrées de l’ESP8266.

Cette adaptation concerne aussi bien les lignes série (RX, TX) que les GPIO utilisés pour le contrôle de relais, de capteurs ou de modules tiers.

Brochage spécifique de l’ESP8266

L’ESP8266 possède quelques broches sensibles qui conditionnent le mode de démarrage et le téléversement du programme :

GPIO0 : à mettre à la masse pendant le téléversement pour déclencher le mode bootloader sur certains modules (ESP‑01, modules génériques).
CH_PD (ou EN) : à maintenir à 3,3 V en permanence pour autoriser le fonctionnement du module.
RST : remise à zéro de la puce, souvent reliée à un bouton sur les cartes NodeMCU/Wemos.

Les cartes de développement gèrent ces détails en interne, mais lors de l’usage d’un module nu, le respect du schéma de câblage recommandé par Espressif devient impératif sous peine d’avoir un module qui ne démarre pas ou qui reste bloqué en bootloader.

Connexion série, vitesse de baud et moniteur série

Le dialogue entre l’IDE Arduino et l’ESP8266 repose sur la liaison série. Une configuration incorrecte engendre des messages incompréhensibles, des erreurs de téléversement ou un moniteur série illisible.

Paramétrer la vitesse de baud

Les sources de problèmes courants en liaison série incluent :

Mauvaise vitesse de baud : les caractères s’affichent de manière incohérente dans le moniteur série.
Incompatibilité avec le moniteur série de l’IDE : vitesse sélectionnée dans le code différente de celle choisie dans le moniteur.

Pour les messages de debug, une vitesse de 115200 bauds convient bien à l’ESP8266 et reste largement utilisée. L’important consiste à aligner la valeur passée à Serial.begin(115200); avec la vitesse sélectionnée dans le moniteur série de l’IDE Arduino.

Bonnes pratiques pour le debug série

Un debug série structuré simplifie l’analyse des problèmes réseau ou matériels. Quelques réflexes utiles :

Initialiser la liaison série en début de setup() et attendre éventuellement que le port soit prêt.
Préfixer clairement les messages ([WIFI], [HTTP], [SENSOR], etc.).
Limiter la quantité de traces pour éviter de saturer la liaison et ralentir la boucle principale.

Configuration WiFi de l’ESP8266 en mode station (client)

Le mode station correspond au cas où l’ESP8266 se connecte à un point d’accès existant (box Internet, routeur, smartphone en partage de connexion). Dans la majorité des projets, ce scénario couvre les besoins : l’ESP8266 rejoint le réseau local et expose des services (serveur web, MQTT, API) accessibles depuis d’autres équipements.

Initialisation de la connexion WiFi

Le principe général repose sur la configuration du SSID, du mot de passe et de la gestion de la reconnexion. Parmi les solutions logicielles courantes pour un fonctionnement stable, on retrouve :

WiFi.persistent(false); pour éviter d’écrire systématiquement en flash à chaque changement de configuration.
WiFi.setAutoReconnect(true); pour autoriser la reconnexion automatique en cas de coupure.
L’utilisation d’un WifiManager (bibliothèque tierce) pour proposer un portail de configuration WiFi sans reprogrammation.

Un code typique installe ensuite la connexion via WiFi.begin(ssid, password); et attend l’obtention d’une adresse IP en surveillant WiFi.status().

Gestion des erreurs de connexion WiFi

Les problèmes les plus courants côté WiFi comprennent :

Impossibilité de connexion : SSID ou mot de passe incorrects, filtrage MAC, canal WiFi incompatible.
Déconnexions fréquentes : signal trop faible, perturbations radio, alimentation instable durant les pics d’émission.

Une stratégie robuste consiste à surveiller régulièrement WiFi.status() dans la boucle principale et à relancer la tentative de connexion en cas de perte. La mise en place d’un système de watchdog (logiciel ou matériel) renforce encore la résilience du module dans des environnements perturbés.

Astuce réseau : placer l’ESP8266 relativement proche du point d’accès limite les déconnexions. Les boîtiers métalliques ou certaines alimentations à découpage génèrent aussi des perturbations radio qu’il vaut mieux tester et contourner.

Mode point d’accès (AP) et mode mixte AP+STA

L’ESP8266 ne se limite pas au rôle de client WiFi. Il peut aussi jouer le rôle de point d’accès autonome. Dans ce mode, le module crée son propre réseau WiFi, diffuse un SSID et attribue des adresses IP aux équipements qui s’y connectent.

Utilisation en point d’accès autonome

Le mode AP sert bien pour :

Configurer un appareil lors de la première mise en service.
Créer un réseau local isolé entre un ESP8266 et un smartphone, sans accès Internet.
Exposer une interface web de configuration ou de pilotage directement via le module.

Un exemple de configuration typique : WiFi.softAP("MonESP", "motdepasse");, suivi de la récupération de l’adresse IP via WiFi.softAPIP();. La suite consiste souvent à démarrer un serveur web embarqué et à répondre aux requêtes des clients connectés.

Mode AP+STA pour des scénarios avancés

Le mode mixte AP+STA combine les deux approches : l’ESP8266 se connecte à un réseau existant tout en créant son propre point d’accès. Ce mode aide à :

Proposer une interface locale de secours en cas de perte de connexion au réseau principal.
Permettre la configuration du WiFi principal via un portail d’administration accessible sur l’AP local.
Assurer un accès direct en maintenance, même si le routeur externe change d’adresse IP ou de configuration.

Il convient toutefois de surveiller la charge mémoire et le nombre de connexions simultanées, car l’ESP8266 dispose de ressources limitées. Un trop grand nombre de clients sur l’AP ou des pages web lourdes provoquent des lenteurs ou des resets.

Serveur web embarqué sur ESP8266 avec Arduino IDE

La mise en place d’un serveur web embarqué reste l’une des utilisations phare de l’ESP8266. Avec l’IDE Arduino, la logique se résume à quelques étapes : initialiser le WiFi, démarrer un serveur HTTP, définir des routes, servir des pages ou des données JSON.

Architecture d’un petit serveur web embarqué

Un serveur typique suit la structure suivante :

Initialisation du WiFi (mode station ou AP).
Création d’un objet serveur, par exemple ESP8266WebServer server(80);.
Déclaration de gestionnaires pour les différentes URL : server.on("/", handleRoot);, server.on("/data", handleData);, etc.
Démarrage du serveur avec server.begin();.
Appel régulier à server.handleClient(); dans la boucle principale.

Les pages servies peuvent être purement HTML, ou mêler HTML, CSS et JavaScript pour créer une interface utilisateur plus riche : boutons de contrôle, graphiques, formulaires de configuration, etc.

REST, JSON et intégration avec d’autres systèmes

Pour intégrer un ESP8266 dans une architecture IoT plus large, l’usage d’API REST et de données JSON simplifie beaucoup la communication. Le serveur embarqué renvoie alors des réponses de type :

{
  "temperature": 23.4,
  "humidite": 45,
  "etat_relais": 1
}

Des outils comme Node-RED, Home Assistant ou des scripts Python consomment facilement ce type de réponse. La frontière entre un simple gadget WiFi et un véritable système IoT se situe souvent ici : structures de données claires, protocoles homogènes, et une documentation minimale de l’API.

OTA, mise à jour du firmware et maintenance à distance

Un tutoriel WiFi de A à Z ne s’arrête pas au téléversement USB initial. Une fois un module installé dans un plafond, un coffret électrique ou un boîtier scellé, la mise à jour par câble devient vite peu pratique. C’est là que le téléversement OTA (Over‑The‑Air) entre en jeu.

Programmation WiFi via ArduinoOTA

La bibliothèque ArduinoOTA, déjà prise en charge par le core ESP8266, permet de téléverser un nouveau firmware par le réseau. Les grandes lignes :

Inclure et configurer ArduinoOTA dans le sketch.
Connecter l’ESP8266 au WiFi comme d’habitude.
Vérifier que l’IDE Arduino détecte la carte dans la liste des ports réseau.
Lancer le téléversement OTA depuis l’IDE, sans câble USB.

Cette approche simplifie grandement la maintenance, en particulier pour un parc de modules répartis dans une habitation ou un bâtiment. Certaines architectures ajoutent une brique de mise à jour centralisée, avec un serveur hébergeant les firmwares et un mécanisme de vérification périodique sur chaque ESP8266.

Limites et bonnes pratiques de l’OTA

L’OTA repose évidemment sur la stabilité de la connexion WiFi. Un signal faible ou instable augmente le risque de coupure pendant la mise à jour. L’usage d’un mot de passe OTA et d’un chiffrement adapté renforce aussi la sécurité, afin d’éviter une prise de contrôle non souhaitée du firmware.

Point de vigilance : lors d’un téléversement OTA, une coupure de courant peut laisser le module dans un état inconsistant. Mettre en place un mécanisme de secours (partition de récupération, firmware minimal de repli) augmente la tolérance aux incidents, surtout pour des systèmes critiques.

Erreurs de téléversement fréquentes et solutions

En pratique, de nombreux utilisateurs rencontrent des erreurs lors du téléversement du firmware sur l’ESP8266 depuis l’IDE Arduino. Les messages « erreurs de connexion » ou « invalid head of packet » reviennent régulièrement.

Causes fréquentes d’erreur de téléversement

Les causes les plus répétitives incluent :

Carte mal sélectionnée dans l’IDE Arduino : un modèle différent de celui réellement branché.
Port série incorrect : mauvais port COM ou port occupé par un autre logiciel.
Brochage de démarrage erroné : GPIO0 non tirée au bon niveau, CH_PD non alimentée.
Câble USB défectueux ou trop long, provoquant des pertes de données.
Interférences avec d’autres composants connectés sur les GPIO utilisés pour le boot.

Dans certains cas, le simple fait d’appuyer sur le bouton RST juste avant ou pendant le lancement du téléversement débloque la situation, surtout avec des modules nus ou des adaptateurs USB‑série basiques.

Méthode de diagnostic structurée

Pour sortir d’une situation de blocage, une approche méthodique fonctionne bien :

Tester un sketch minimal (ex : clignotement de LED) pour éliminer les facteurs logiciels.
Vérifier le mode de boot (état de GPIO0, CH_PD, RST).
Réduire le montage au strict nécessaire : ESP8266 + alimentation + USB‑série, sans capteurs ni relais.
Changer de câble USB et de port USB sur le PC.
Diminuer éventuellement la vitesse de téléversement dans les options de la carte.

Fiabilité WiFi, gestion des coupures et persistance

Une fois le module opérationnel, la fiabilité du WiFi sur la durée devient un enjeu majeur, surtout dans un environnement IoT réel avec plusieurs dizaines d’appareils. Le microcontrôleur doit rester accessible, répondre aux requêtes, récupérer sa connexion après une coupure d’alimentation ou un redémarrage du routeur.

Stratégies de gestion de la connexion WiFi

Pour obtenir un comportement stable, plusieurs mécanismes logiciels méritent une mise en œuvre :

Reconnexion automatique avec WiFi.setAutoReconnect(true);.
Surveillance périodique de WiFi.status() pour relancer une connexion si le statut devient différent de WL_CONNECTED.
Timeouts sur les appels réseau pour éviter de bloquer la boucle principale en cas d’absence de réponse.
Watchdog logiciel qui redémarre l’ESP8266 en cas de blocage prolongé.

Certains projets combinent aussi un watchdog matériel externe (par exemple un circuit dédié ou un microcontrôleur annexe) qui coupe et rétablit l’alimentation en dernier recours, pour garantir un redémarrage même en cas de blocage profond.

Persistance de la configuration et mise en service

Lors de la mise en service d’un appareil chez un utilisateur final, la gestion de la configuration WiFi représente souvent un point délicat. La bibliothèque WifiManager propose une solution pratique : lancer temporairement un point d’accès et un portail captif pour saisir le SSID et le mot de passe, puis les stocker en mémoire non volatile.

Ce mécanisme évite de recompiler le firmware à chaque changement de box Internet ou de réseau. L’utilisateur final gère son réseau de manière autonome, tandis que le firmware reste identique sur tout un parc de dispositifs.

Intégration de l’ESP8266 dans un système IoT complet

Au‑delà du tutoriel de base, l’ESP8266 trouve sa place dans un système IoT complet, mêlant passerelles, services cloud, API, automatisations et sécurité. La forte croissance du marché IoT et des microcontrôleurs 32 bits met en lumière cette évolution vers des architectures plus structurées.

Exemples d’usages concrets

Grâce à la connectivité WiFi, un ESP8266 se combine aisément avec des services existants :

Envoi de données vers une base de données ou un dashboard en ligne.
Communication avec une passerelle locale type Raspberry Pi pour centraliser les mesures.
Contrôle via MQTT depuis un broker local ou distant, utilisé par un système domotique central.
Intégration dans un réseau d’objets connectés plus large, mêlant ESP8266 et ESP32. Sur ce dernier point, la page Arduino WiFi et IoT permet de creuser les approches d’architecture globale.

Les différences de puissance entre ESP8266 et ESP32 influencent le découpage des tâches : l’ESP8266 gère souvent des fonctions locales simples (capteurs, relais, interface web légère), tandis que des modules plus puissants ou un serveur central traitent l’agrégation et l’analyse de données.

Sécurité, mises à jour et cycle de vie

Dans un contexte où le nombre d’appareils connectés ne cesse d’augmenter, la sécurité ne se limite plus à un détail. Les principaux axes de vigilance sont :

Usage de mots de passe solides pour le WiFi et l’accès OTA.
Chiffrement des échanges critiques, notamment pour l’authentification et le transport de données sensibles.
Capacité à déployer régulièrement des mises à jour de firmware, pour corriger des vulnérabilités ou améliorer les fonctionnalités.

La pratique consistant à prévoir dès le départ un mécanisme d’OTA fiable, une architecture d’API claire et une documentation minimale des endpoints facilite la maintenance du parc sur plusieurs années, sans dépendre d’interventions manuelles sur chaque module.
