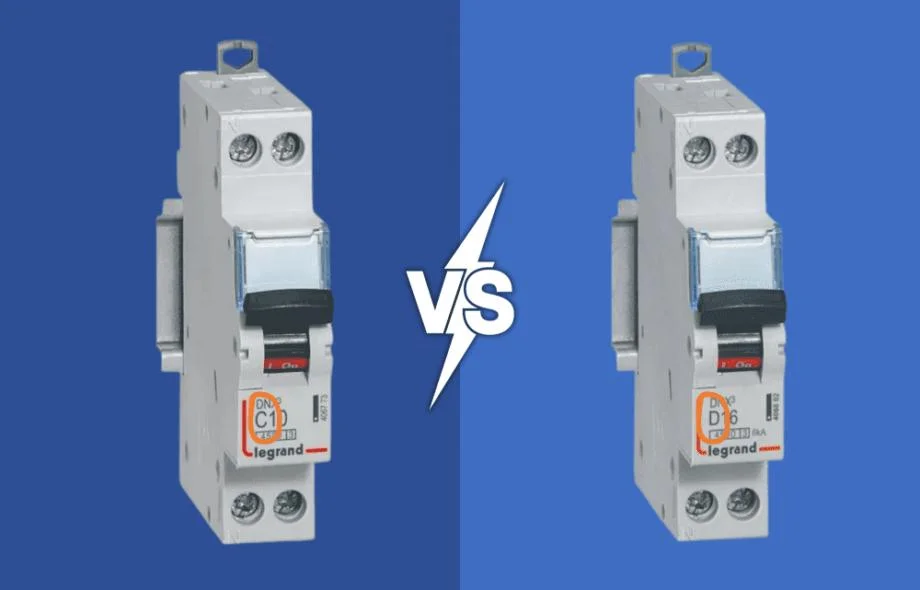

Lors de l’installation d’un disjoncteur, le choix entre la courbe C ou D est une décision cruciale qui influence la sécurité et l’efficacité de vos installations électriques. Ce critère technique souvent méconnu joue un rôle significatif dans la protection de vos circuits en fonction des caractéristiques de charge qu’ils devront supporter.
| Type de Courbe | Seuil de Déclenchement | Utilisation Typique |
|---|---|---|
| Courbe C | 5 à 10 x In | Résidentiel, appareils standards |
| Courbe D | 10 à 14 x In | Industriel, moteurs puissants |
🔍 Conseil: Pour chaque installation, évaluez vos besoins en courant d’appel et les types de charges pour optimiser le choix. 🛠️
🔗 Découvrez un large choix de disjoncteurs pour vos besoins spécifiques.
Le rôle essentiel du disjoncteur : un rappel rapide
Un disjoncteur, dans sa fonction première, protège les circuits électriques contre les surcharges et les courts-circuits. Ce dispositif assure la sécurité en interrompant automatiquement le courant électrique en cas de détection de défauts. Comprendre son fonctionnement peut sembler simple, mais une multitude de choix techniques, tels que les courbes de déclenchement, influence son application spécifique.
La courbe de déclenchement : une introduction
Les courbes de déclenchement d’un disjoncteur déterminent la rapidité et la sensibilité avec lesquelles il réagit aux surcharges. Connaître la courbe de déclenchement appropriée assure une protection optimale du circuit. Les courbes les plus courantes incluent les types B, C, et D, chacune s’adaptant à des scénarios d’utilisation variés.
Focus sur les courbes C et D : définitions et principes de déclenchement
Les courbes C et D se distinguent par leur seuil de déclenchement magnétique. La courbe C est conçue pour déclencher entre 5 et 10 fois l’intensité nominale (In), tandis que la courbe D est réglée entre 10 et 14 In. Cette distinction influence directement leur usage respectif.
| Type de Courbe | Seuil de Déclenchement Magnétique |
|---|---|
| C | 5 à 10 In |
| D | 10 à 14 In |
Ces caractéristiques spécifiques expliquent pourquoi la courbe D, plus robuste, est généralement préférée pour des équipements nécessitant un pic de courant élevé comme les moteurs industriels, tandis que la courbe C est souvent adaptée aux installations résidentielles classiques.
Sous la loupe : Norme NF EN 60898-1
La norme NF EN 60898-1 régit les valeurs de déclenchement thermiques et magnétiques des disjoncteurs. Par exemple, un disjoncteur ne doit pas déclencher avant une heure à 1,13 × In et doit le faire en moins d’une heure à 1,45 × In. Cette standardisation garantit une protection équivalente et fiable à travers différentes applications.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéGuide de référence pour le choix des disjoncteurs selon NF EN 60898-1.
Appareils et charges : les alliés de chaque courbe
Les courbes C et D sont associées à des types de charges spécifiques. La courbe C est essentiellement utilisée dans les environnements résidentiels avec des cycles de courant normaux. Pour les ateliers industriels ou pour des appareils tels que les moteurs puissants, la courbe D est indispensable pour accommoder les démarrages et les pics de courant élevés.
Pour un large choix de disjoncteurs adaptés à vos besoins spécifiques, explorez 123elec et ainsi, trouver la meilleure solution pour votre installation.
Conseil personnel d’installation
Courbe C en lumière : avantages et limitations
Utilisée principalement en résidentiel, la courbe C présente l’avantage d’une protection optimale pour des circuits électriques standards. Néanmoins, attention aux limitations lorsque des appareils à forte consommation initiale entrent en jeu.
Courbe D : appropriée pour usages intensifs
La robustesse de la courbe D ne se discute pas. Elle offre une protection incomparable pour les équipements industriels. Toutefois, sa sélection doit être prudente car elle ne convient pas aux circuits qui ne supporteraient pas ses caractéristiques de déclenchement plus strictes.
Comment choisir entre C et D ?
Les critères de sélection sont variés : impact du courant d’appel, sélectivité nécessaire, conditions environnementales, coût et disponibilité. Pour l’installation résidentielle typique, la courbe C est assez courante, alors que la courbe D trouve sa place dans des configurations plus exigeantes.
Étude de cas : moteur triphasé et prise domestique
Pour un moteur triphasé, la courbe D est recommandée en raison des marques de performance requises sous charges lourdes. En contraste, pour des prises domestiques, la courbe C reste un choix fiable.
Chaque installation mérite un examen personnalisé pour assurer sécurité et performance, conformément à la norme NF C 15-100.
