Les couleurs des fils électriques ne relèvent jamais du hasard. Chaque teinte répond à une norme précise, porte une signification claire et conditionne directement la sécurité d’une installation. En comprenant ce code couleur, on anticipe les risques de court-circuit, d’électrisation et d’erreurs de raccordement.
Dans les installations récentes comme dans les rénovations partielles, les nuances de fils se croisent, les anciennes et nouvelles conventions coexistent. Ce mélange crée des zones de flou. En maîtrisant les règles de repérage, les correspondances et les bonnes pratiques, vous abordez vos travaux électriques avec plus de contrôle et de sérénité.
| Situation fréquente | Erreur courante | Conséquences possibles | Bonne pratique |
|---|---|---|---|
| Changement d’un luminaire | Confondre le fil retour lampe (souvent orange, violet ou autre) avec un fil phase rouge | Court-circuit ou luminaire qui ne s’allume plus | Toujours repérer les fils avant de débrancher |
| Installation d’une prise | Inverser neutre (bleu) et phase (rouge/marron/noir) | Matériel potentiellement sous tension même hors service | Toujours vérifier au testeur l’arrivée de la phase |
| Ajout d’un interrupteur | Utiliser le vert/jaune comme fil de commande | Danger électrique : fil de terre détourné | Ne jamais utiliser le vert/jaune pour autre chose que la terre |
| Rénovation d’une vieille installation | Se fier aux couleurs existantes sans tester | Réseau non conforme ou couleurs obsolètes | Toujours contrôler chaque fil au multimètre |
Norme couleur fil électrique : cadre réglementaire et enjeux de sécurité
La couleur des fils électriques suit un code normalisé. En France, la référence principale demeure la norme NF C 15‑100. Elle encadre la conception des installations domestiques et tertiaires, du choix des conducteurs jusqu’aux dispositifs de protection. Le marquage par couleur y joue un rôle central pour repérer la fonction de chaque conducteur : phase, neutre, protection, retour lampe, commande, etc.
Ce code couleur vise à uniformiser les pratiques entre fabricants, installateurs et personnes qui interviennent ensuite pour la maintenance ou la rénovation. Lorsque tout le monde parle le même langage chromatique, les risques de raccordement erroné diminuent fortement. Un fil identifié trop vaguement ou raccordé au mauvais bornier expose à des dysfonctionnements, à une dégradation prématurée des équipements ou à un choc électrique.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLa réglementation n’interdit pas toute variation sur les couleurs de phase, mais elle fixe des règles strictes sur certains conducteurs. Le vert/jaune est réservé au conducteur de protection (terre), tandis que le bleu clair identifie le neutre. Ces deux couleurs ne doivent jamais être utilisées pour d’autres fonctions dans une installation fixe conforme aux normes actuelles.
« La couleur vert/jaune est réservée exclusivement à l’identification du conducteur de protection et ne doit en aucun cas être utilisée pour un autre conducteur. » — Extrait des prescriptions de la NF C 15‑100 (formulation synthétisée)
Dans la pratique, les professionnels combinent ce cadre normatif à des habitudes de métier. Certains corps de métier adoptent des conventions internes pour harmoniser les schémas dans les logements, les locaux techniques, les tableaux électriques ou les armoires de commande. Un particulier averti gagne à connaître ces usages pour interpréter correctement ce qu’il voit sur le terrain.
Signification des couleurs de fils électriques selon la norme actuelle
La norme NF C 15‑100 distingue clairement trois grandes catégories de conducteurs dans les circuits courants domestiques : terre, neutre et phase. À cela s’ajoutent des conducteurs de commande ou de retour qu’on rencontre surtout dans les circuits d’éclairage ou de va-et-vient.
Chaque catégorie correspond à un ensemble de fonctions électriques bien spécifiques : évacuation des défauts, fermeture du circuit, alimentation des récepteurs, signalisation, commande. Une bonne compréhension de ce code évite de confondre, par exemple, un retour lampe avec un neutre, ou un fil pilote avec une phase permanente.

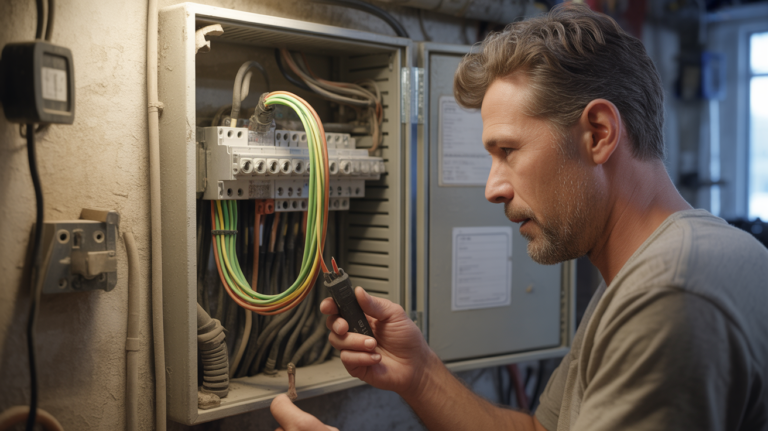

Fil de terre : vert/jaune, conducteur de protection
Le fil de terre, aussi appelé conducteur de protection ou PE (Protective Earth), se reconnaît à sa gaine bicolore vert/jaune. Ce marquage est réservé à cette seule fonction. Il sert à évacuer vers la prise de terre les courants de défaut qui apparaissent lors d’un contact accidentel entre un conducteur actif et une masse métallique (châssis d’appareil, carcasse de machine, coffret, etc.).
Ce conducteur se retrouve dans presque tous les circuits : prises de courant, éclairage, alimentation d’appareils électroménagers, coffrets, boîtes de dérivation. Son absence ou son mauvais raccordement annule l’efficacité des dispositifs différentiels et augmente le risque pour les personnes en cas de défaut d’isolement.
- Couleur : vert/jaune exclusivement
- Fonction : protection des personnes et des biens
- Raccordement : borne de terre des prises, bornes PE des appareillages, barrette de terre au tableau, liaison à la prise de terre du bâtiment
Dans les anciennes installations, on rencontre parfois un fil de terre de couleur unie (vert simple, ou parfois nu, sans isolation dans certaines liaisons de mise à la terre). Lors d’une rénovation, une vérification à l’ohmmètre ou avec un contrôleur adapté reste indispensable pour confirmer sa fonction, surtout lorsque plusieurs conducteurs verts coexistent dans une même boîte.
Fil neutre : bleu clair, conducteur de retour
Le fil neutre constitue le retour du courant vers la source dans les circuits monophasés domestiques. Il se repère par une gaine bleu clair. Là encore, cette couleur est réservée à cette fonction dans les installations modernes. Le neutre n’est pas toujours au potentiel de la terre, mais il sert de point de référence pour l’alimentation 230 V entre phase et neutre.
On retrouve le neutre sur :
- les bornes N des prises de courant
- les culots des luminaires (souvent raccordé au plot fileté)
- les bornes N des appareils (chauffage, électroménager, VMC)
- la barrette N du tableau électrique
Dans les circuits d’éclairage, la bonne pratique consiste à alimenter l’ampoule avec la phase au niveau du plot central et le neutre sur la partie filetée. Ce schéma limite les risques lors du remplacement de l’ampoule, car le contact potentiel avec la partie accessible s’effectue alors essentiellement sur le neutre, et non sur la phase.
Fils de phase : marron, noir, gris et autres couleurs autorisées
Les fils de phase alimentent les appareils, prises, luminaires et équipements divers. Contrairement à la terre et au neutre, la norme n’impose pas une unique couleur de phase, mais prévoit une palette de teintes autorisées. Dans les installations actuelles, on rencontre le plus souvent :
- marron : phase principale d’un circuit
- noir : phase d’un second circuit ou retour de commande
- gris : autre phase ou conducteur de commande
D’autres couleurs restent utilisables pour les conducteurs actifs, à condition d’éviter toute confusion avec le vert/jaune et le bleu clair. On rencontre ainsi parfois le rouge sur de vieux circuits pour symboliser la phase principale, ou des fils blancs ou violets pour des fonctions de commande spécifiques. L’important consiste à garder une cohérence de repérage au sein d’une même installation.
Dans un tableau ou une boîte de dérivation, l’usage d’un code couleur rigoureux sur les phases simplifie la lecture :
- marron pour la phase générale du circuit prises
- noir pour les retours de lampe
- gris pour les navettes de va-et-vient
Cette logique facilite le repérage en cas de maintenance, de recherche de panne ou d’ajout d’un nouvel appareillage. Avant de modifier un circuit, on vérifie toujours la présence de tension sur ces conducteurs au moyen d’un testeur adapté, et non en se fiant au seul code couleur.
Couleurs spécifiques : retour lampe, navettes, fils pilotes, commande
Certaines fonctions nécessitent des conducteurs dédiés, distincts des phases d’alimentation classiques. Même si la norme laisse une latitude, des conventions largement répandues se retrouvent dans de nombreuses installations modernes. Elles concernent les retours de lampe, les navettes de va-et-vient, les fils pilotes et les circuits de commande.
On observe fréquemment les associations suivantes :
| Fonction du conducteur | Couleurs utilisées le plus souvent | Remarques d’usage |
|---|---|---|
| Retour lampe (phase coupée) | Noir, orange, violet | Conduit la phase vers le luminaire après l’interrupteur |
| Navettes de va-et-vient | Orange, gris, noir | Deux conducteurs reliant les deux interrupteurs |
| Fil pilote chauffage | Noir ou autre couleur distincte | Pilote les ordres des radiateurs électriques |
| Commande télérupteur ou contacteur | Noir, gris, orange, violet | Commande de bobine, signalisation, retours de boutons poussoirs |
Ces choix ne constituent pas des obligations, mais des habitudes répandues qui évitent la confusion avec le neutre et la terre. Sur un chantier, ces conventions varient parfois selon les électriciens, d’où l’intérêt de vérifier systématiquement la fonction d’un conducteur avant raccordement.
Anciennes couleurs de fils électriques : correspondances et pièges fréquents
De nombreux logements comportent encore des parties d’installation antérieures aux normes actuelles. Les couleurs utilisées à l’époque ne correspondent pas toujours aux prescriptions en vigueur. Lors d’une rénovation partielle, ces différences créent des zones de confusion. Une simple correspondance de couleur ne suffit jamais pour identifier la fonction réelle d’un conducteur.
Dans des installations plus anciennes, on rencontre fréquemment :
- Rouge pour la phase principale
- Bleu foncé ou gris pour le neutre
- Vert pour la terre ou pour un autre conducteur actif
Ces usages ne respectent pas les prescriptions actuelles, en particulier pour le conducteur de protection. Un fil vert uni peut désigner la terre ou un conducteur actif. Sans contrôle, la confusion expose à un risque réel de contact avec un conducteur sous tension lors d’une intervention.
« Dans une installation ancienne, ne jamais supposer la fonction d’un fil sur la seule base de sa couleur. Un contrôle à l’aide d’un appareil de mesure reste indispensable avant toute modification. » — Recommandation de bonnes pratiques en rénovation électrique
Lors de la mise en sécurité d’un logement ancien, une approche progressive demeure possible : remplacement des conducteurs dans les gaines accessibles, ajout de prises neuves conformes, création de nouveaux circuits depuis un tableau modernisé. À chaque étape, on veille à respecter scrupuleusement le nouveau code couleur, même si des parties de l’installation conservent encore les anciens repérages.
Tableau de correspondance indicatif entre anciennes et nouvelles couleurs
Le tableau suivant propose un repère général entre certains anciens usages courants et le code couleur actuel en habitat. Il ne remplace pas un contrôle par mesure, mais donne une grille de lecture lors d’un repérage visuel.
| Usage ancien fréquent | Fonction probable | Couleur actuelle recommandée | Remarque |
|---|---|---|---|
| Rouge | Phase | Marron (ou noir, gris) | Rouge reste parfois présent, mais plus systématique |
| Vert uni | Terre ou conducteur actif | Vert/jaune pour la terre | Contrôle indispensable avant identification |
| Bleu foncé ou gris | Neutre | Bleu clair | Bleu clair réservé au neutre dans les installations récentes |
| Blanc | Phase, retour, commande | Noir, orange, violet, gris | Usage très variable, vérification systématique |
Dans certaines parties de bâtiments collectifs ou dans des dépendances, on rencontre aussi des câbles d’alimentation anciens avec codes couleurs non standardisés. Avant de raccorder de nouveaux circuits, un diagnostic plus approfondi s’impose, éventuellement avec l’aide d’un professionnel habilité, pour sécuriser la transition vers les nouvelles sections et couleurs de conducteurs.
Couleur, section de câble et type de circuit : un trio indissociable
La couleur des fils représente uniquement la fonction du conducteur, et non sa capacité de transport de courant. Pour dimensionner correctement une installation, on associe toujours la section du câble (en mm²), le type de circuit et la protection (disjoncteur, fusible) adaptée. Les circuits prises, éclairage, plaques de cuisson, chauffe-eau ou chauffage électrique exigent des sections et protections différentes.
La norme NF C 15‑100 fixe, par exemple, des couples section/disjoncteur de base :
- 1,5 mm² / 16 A ou 10 A (éclairage selon les configurations)
- 2,5 mm² / 20 A ou 16 A (prises de courant)
- 6 mm² / 32 A (plaques de cuisson)
- 10 mm² / 40 A ou plus (alimentation principale selon le cas)
Ces valeurs dépendent du type de pose, de la longueur, des conditions d’échauffement et de la répartition des circuits. Pour approfondir ce sujet, un guide dédié à la section de câble électrique donne des repères utiles pour coordonner couleur, section et protection.
Couleurs des fils dans un câble et identification des circuits
Dans les câbles courants de type HO7V‑U, HO7V‑R ou U1000R2V utilisés en habitation, le code couleur interne suit les mêmes règles que pour les conducteurs isolés. Un câble d’alimentation monophasé typique présente ainsi un fil bleu clair, un fil vert/jaune et un ou plusieurs fils de phase (marron, noir, gris). Le repérage des différentes phases devient primordial dans les tableaux multifils ou les gaines bien remplies.
Pour une installation ordonnée, beaucoup d’électriciens attribuent systématiquement la même couleur de phase à chaque type de circuit :
- marron pour les circuits prises
- noir pour les circuits éclairage
- autre couleur (gris, violet) pour les circuits spécifiques (chauffage, VMC, commandes)
Cette logique facilite le repérage lors de l’ajout d’une nouvelle prise ou d’un nouvel interrupteur, ou lors d’un changement d’appareillage. Lorsqu’on intervient dans une boîte de dérivation ou une cloison, la cohérence des couleurs limite les risques d’erreur de repiquage.
Prise électrique et code couleur : application concrète dans un circuit de prise
Le branchement d’une prise représente l’un des cas les plus répandus d’utilisation du code couleur. Une prise standard comporte trois bornes distinctes : phase, neutre et terre. Selon le fabricant, les marquages varient légèrement, mais le principe reste identique.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéSur les prises récentes, on retrouve généralement :
- une borne marquée L ou repérée par un symbole pour la phase (conducteur marron, noir ou autre couleur de phase)
- une borne marquée N pour le neutre (conducteur bleu clair)
- une borne de terre, souvent symbolisée par le pictogramme de mise à la terre (conducteur vert/jaune)
Pour un branchement propre et conforme, on respecte la longueur de dénudage, la bonne insertion des conducteurs dans les bornes, et la continuité de la terre en cas de repiquage sur une seconde prise. Un guide spécifique comme celui dédié au branchement d’une prise 3 fils détaille ces étapes pas à pas.
Cas des prises sans terre et des rénovations partielles
Dans certains logements anciens, des prises dépourvues de borne de terre subsistent encore. L’installation initiale ne comportait pas de conducteur de protection sur ces circuits. Lors d’une rénovation partielle, les occupants souhaitent souvent remplacer ces anciennes prises par des modèles plus récents, avec borne de terre.
Pour rester cohérent avec le code couleur et avec la sécurité, deux approches se distinguent :
- création de nouveaux circuits conformes avec conducteur de terre vert/jaune jusqu’aux prises
- remplacement ponctuel par des prises avec borne de terre, mais sans raccordement du conducteur de protection (solution transitoire, limitée)
La seconde option ne règle pas la question de la mise à la terre et ne constitue pas une mise en sécurité complète. Lorsqu’une rénovation plus globale se profile, l’objectif reste de tirer de nouveaux conducteurs de section et couleur adaptées, avec une continuité fiable du conducteur vert/jaune entre le tableau, les boîtes et chaque prise.

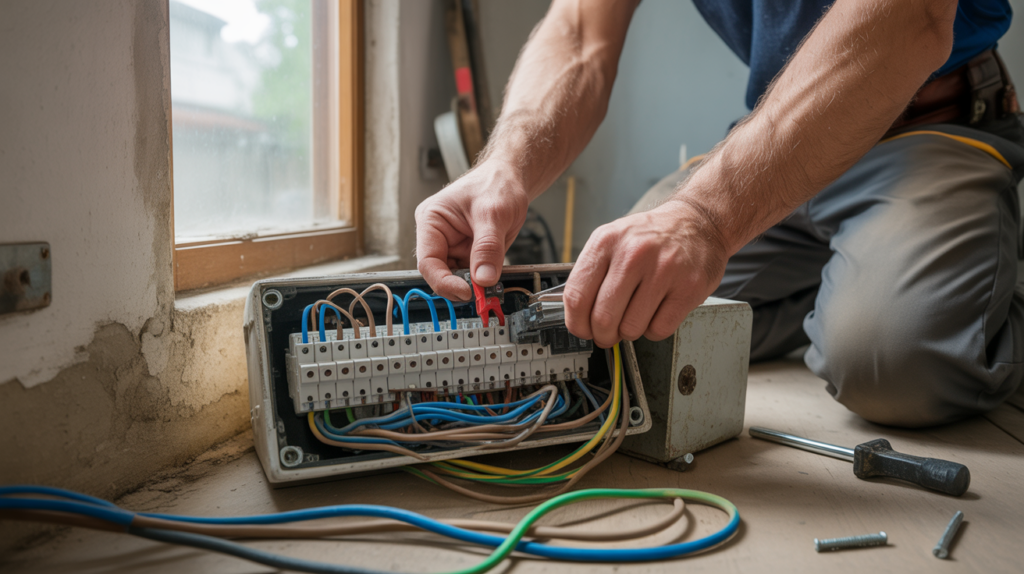

Éclairage, va-et-vient et circuits complexes : lire les couleurs dans les boîtes de dérivation
Les circuits d’éclairage apportent souvent davantage de complexité dans le repérage des couleurs. Entre phase, neutre, terre, retours de lampe, navettes et fils de commande, une même boîte de dérivation concentre plusieurs teintes. Le code couleur aide à s’y retrouver, à condition de connaître la logique du schéma d’allumage.
Dans un montage simple allumage, on observe en général :
- neutre (bleu clair) raccordé en direct entre le tableau et le luminaire
- phase (marron ou autre couleur de phase) arrivant de la distribution et allant à l’interrupteur
- retour de lampe (noir, orange ou autre) partant de l’interrupteur vers le luminaire
- terre (vert/jaune) reliant tableau, boîtes et carcasse du luminaire
Dans un va-et-vient, s’ajoutent deux conducteurs de navette entre les deux interrupteurs, souvent en gris et orange ou gris et noir. L’ensemble forme alors un faisceau plus dense qu’il convient de bien identifier avant toute intervention. Le repérage par couleur et, si besoin, par étiquettes ou marquage sur gaine, simplifie ces schémas.
« Un schéma d’éclairage bien documenté, associant couleurs de fils et fonction de chaque conducteur, réduit fortement la durée des interventions ultérieures et limite les risques de mauvais raccordement. » — Retour d’expérience d’électriciens en rénovation résidentielle
Lorsqu’on ajoute un nouveau point lumineux à partir d’une boîte de dérivation existante, la connaissance du code couleur évite de raccorder, par exemple, un neutre sur une navette ou un retour de lampe sur une phase permanente. Dans le doute, on coupe l’alimentation au tableau, on ouvre les appareillages concernés et on reconstitue le schéma en s’appuyant sur les couleurs et sur des mesures de continuité.
Marquage complémentaire : repérages, étiquettes et dominos
La couleur offre un premier niveau d’identification. Pour les installations complexes, ce repérage chromatique se complète par des étiquettes, du marquage sur gaine ou l’utilisation de dominos et borniers repérés. Cette approche concerne surtout :
- les armoires électriques de grandes dimensions
- les tableaux de répartition avec de nombreux circuits
- les locaux techniques (chaufferie, ateliers, locaux tertiaires)
Dans un logement, cette habitude reste utile dès qu’on dépasse un certain nombre de circuits. Les tableaux modernes proposent souvent des peignes de répartition, des borniers de neutre et de terre distincts pour chaque rangée, ainsi que des emplacements dédiés au marquage. Associer le code couleur à un repérage clair des circuits limite les hésitations lors d’un ajout ou d’un dépannage.
Couleur des fils électriques et sécurité d’intervention
L’interprétation du code couleur intervient à chaque étape d’une intervention : diagnostic, dépose d’un appareillage, ajout d’un circuit, remplacement d’un équipement. Même en présence d’une installation conforme aux normes, la prudence reste de mise. La couleur indique la fonction prévue, mais seule une vérification par mesure confirme l’absence de tension.
Une démarche sécurisée repose sur quelques réflexes :
- couper l’alimentation depuis le tableau (disjoncteur concerné ou général)
- vérifier l’absence de tension sur les conducteurs, en particulier les phases supposées
- contrôler la continuité de la terre pour les appareils métalliques
- repérer et noter la position des fils avant déconnexion, notamment dans les va-et-vient
Dans un contexte de rénovation, le mélange ancien/nouveau accentue la nécessité de ces contrôles. On rencontre parfois des inversions phase/neutre, des terres absentes ou repiquées à partir d’autres conducteurs, ou encore des couleurs utilisées de manière aléatoire. Le respect ultérieur du code couleur améliore progressivement la lisibilité de l’installation.
Résumé des couleurs de fils électriques en habitation
Pour rassembler les grandes lignes du code couleur actuel en habitat, le tableau suivant dresse un panorama synthétique des fonctions des fils et des teintes associées. Il constitue un mémo utile lors de travaux courants ou de repérages sur site.
| Fonction du conducteur | Couleur principale actuelle | Autres couleurs possibles | Remarques |
|---|---|---|---|
| Terre (PE) | Vert/jaune | Aucune (couleur réservée) | Conducteur de protection, jamais utilisé pour un conducteur actif |
| Neutre (N) | Bleu clair | Aucune en installation neuve | Retour du courant, repère le point neutre |
| Phase alimentation | Marron | Noir, gris, autres couleurs hors vert/jaune et bleu | Conducteur actif sous tension par rapport au neutre |
| Retour lampe | Noir | Orange, violet, autre couleur distincte | Phase coupée vers le luminaire |
| Navettes va-et-vient | Orange | Gris, noir | Conducteurs reliant les deux interrupteurs |
| Fil pilote chauffage | Noir | Autre couleur de commande | Signal de pilotage des radiateurs électriques |
Ce panorama, associé à une compréhension claire de la norme NF C 15‑100 et à un contrôle systématique par mesure, offre une base solide pour intervenir sur une installation domestique, interpréter les couleurs présentes et planifier les travaux de mise en conformité. Le respect scrupuleux du code couleur sur les nouveaux circuits facilite ensuite chaque intervention future, du simple remplacement de prise à la refonte complète du tableau électrique.
