Un volet roulant électrique qui ne monte plus, descend difficilement ou reste bloqué peut être symptomatique d’un problème courant : un condensateur moteur défectueux. Ce composant, souvent sous-estimé, joue un rôle crucial dans le démarrage et le bon fonctionnement du moteur. Comprendre comment tester un condensateur de volet roulant permet d’éviter des diagnostics erronés et de remplacer uniquement la pièce réellement en cause.
| 🔍 Points clés | 💡 Infos essentielles |
|---|---|
| Pourquoi tester le condensateur ? | 90% des pannes moteur viennent du condensateur ❗ |
| Signes de panne | Moteur qui bourdonne, ne tourne pas ou fonctionne dans un seul sens ⚠️ |
| Sécurité avant test | Couper le courant, gants isolants, attendre la décharge 🔌🧤 |
| Outils recommandés | Multimètre avec fonction capacité + tournevis isolés 🧰 |
| Bon à savoir | Condensateur permanent – vérifiez µF et V ⚙️ |
| Méthode fiable | Lecture de la valeur au multimètre : tolérance ±10% 📏 |
| Alternative sans multimètre | Test de réaction à l’ohmmètre ou échange temporaire 🔄 |
| Quand remplacer ? | Si hors tolérance (>10-12%) ou 0 Ω → à changer 🚫 |
| Prix & achat | Entre 6€ et 15€, bien respecter capacité et tension ✅ |
Pourquoi tester le condensateur d’un volet roulant ?
Tester le condensateur d’un volet roulant apporte une réponse technique précise à une panne suspectée du moteur. Ce composant est responsable de la création du champ magnétique nécessaire au démarrage du moteur. Lorsqu’il perd sa capacité, le moteur peut ne plus tourner correctement, peiner au démarrage, ou rester totalement immobile, malgré une alimentation électrique fonctionnelle.
Selon les données disponibles, 90 % des pannes de moteur de volet roulant électrique proviennent du condensateur, ce qui en fait l’élément le plus souvent impliqué dans les défaillances de motorisation. Tester ce composant permet donc de confirmer sa responsabilité avant tout remplacement onéreux ou inutile.
Symptômes révélateurs d’un condensateur défectueux
Voici les signes qui doivent alerter :
- Moteur qui bourdonne mais ne tourne pas
- Volet roulant fonctionnant dans une seule direction (descente ou montée uniquement)
- Moteur qui démarre difficilement, ou après plusieurs tentatives
- Absence totale de réaction malgré une alimentation vérifiée
Certains symptômes combinés à l’âge de l’installation (plus de 5-7 ans) renforcent les soupçons d’un condensateur fatigué.
Précautions de sécurité avant toute intervention
Avant d’ouvrir le coffre du volet roulant et d’intervenir sur le moteur, certaines précautions sont indispensables :
- Couper l’alimentation électrique générale ou via un disjoncteur spécifique
- Attendre quelques minutes que le courant résiduel soit dissout
- Travailler avec des gants isolants pour éviter tout court-circuit accidentel
Ces gestes simples garantissent une manipulation sûre du moteur et de son condensateur.
Outils et matériel nécessaires
Pour tester proprement un condensateur, il faut réunir :
- Un multimètre avec fonction mesure de capacité (idéalement)
- Des tournevis isolés (plat et cruciforme)
- Un testeur de continuité (si absence de multimètre)
- Une pince à bec pour manipuler les cosses électriques
Le démontage du moteur nécessite souvent l’ouverture complète du coffre du volet, accessible via vis ou clips selon le modèle.
Identifier le type de condensateur (démarrage vs permanent)
Dans les volets roulants, on trouve principalement des condensateurs permanents. Ils garantissent le fonctionnement continu du moteur, contrairement aux condensateurs de démarrage utilisés dans certains moteurs alternatifs industriels. Pour éviter une erreur à l’achat, il suffit de relever les inscriptions sur le corps du condensateur : capacité en µF et tension nominale en V AC.

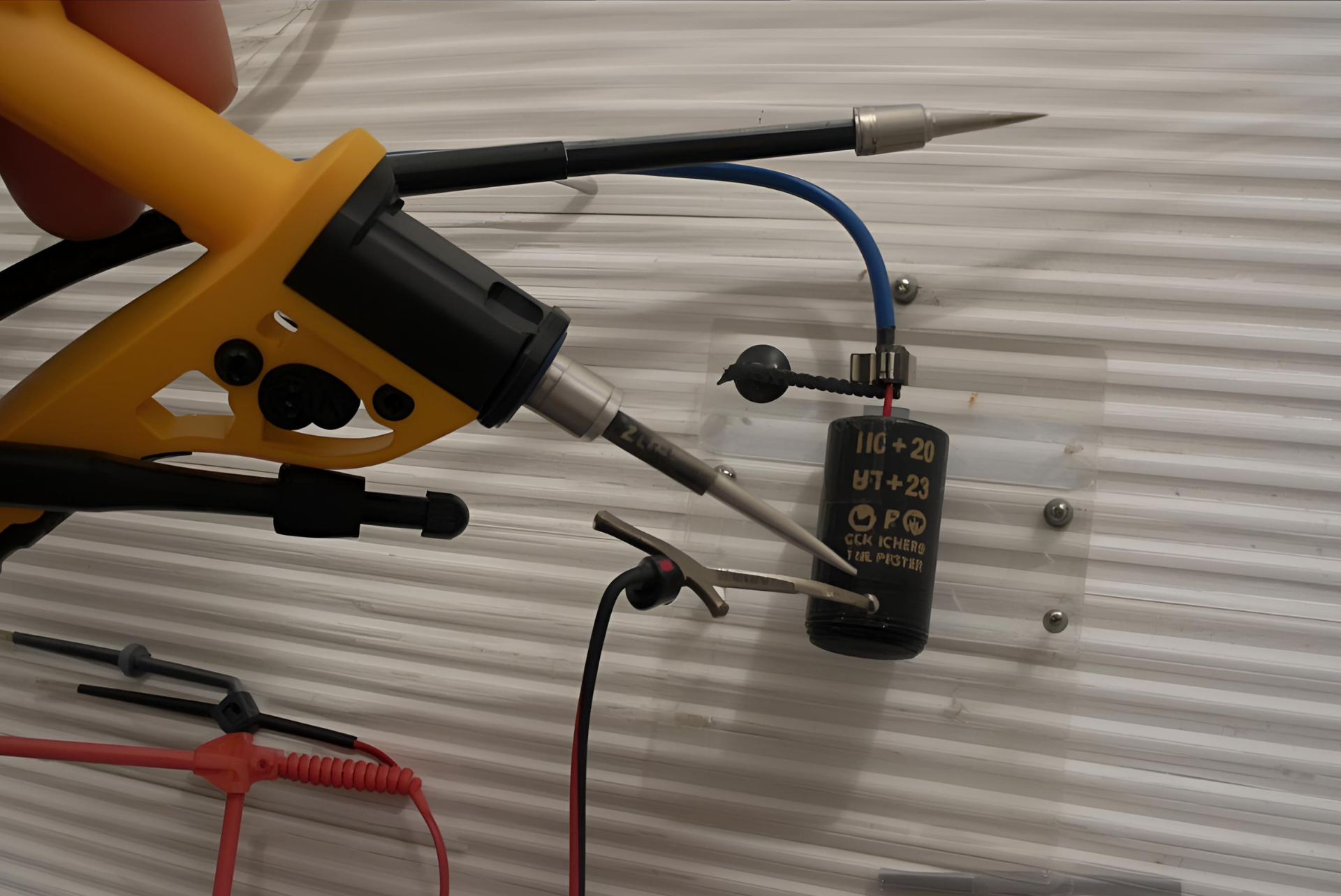

Méthode 1 : Test avec un multimètre en mode capacité
La méthode la plus fiable consiste à utiliser un multimètre équipé du mode capacitance. Voici la procédure étape par étape :
- Déconnecter le condensateur de ses bornes
- Attendre quelques secondes pour qu’il se décharge naturellement
- Placer les pointes de test sur les deux cosses
- Relever la capacité affichée
« Un condensateur de 6 µF avec une tolérance de ±10 % doit afficher une valeur comprise entre 5,4 et 6,6 µF. En dehors de cette plage, le remplacement est justifié. »
Méthode 2 : Test avec la fonction ohmmètre lorsqu’il n’y a pas de mode capacité
Si votre multimètre ne dispose pas du mode de test de capacité, utilisez la fonction ohmmètre.
Connectez les deux pointes de test sur les cosses. Une brève montée en résistance doit être observée par l’aiguille ou l’affichage, suivie d’un retour vers l’infini. Ce comportement traduit une légère charge du condensateur, preuve de son bon fonctionnement minimum, même si une mesure précise de µF est impossible.
ConseilsQuels travaux pour installer des volets roulants ?En absence de toute réaction, ou en cas de court-circuit (=0 Ω constant), le condensateur est définitivement hors d’usage.
Méthode 3 : Test sans multimètre (méthode comparative)
Cette méthode consiste à remplacer temporairement le condensateur suspect par un modèle équivalent connu pour être fonctionnel. Si le moteur redémarre après échange, le diagnostic est confirmé.
Elle convient aux bricoleurs disposant d’un banc de test ou ayant remplacé des condensateurs par le passé.
Tableau de correspondance capacité-puissance des moteurs de volets roulants
| Puissance moteur (Nm) | Capacité typique (µF) |
|---|---|
| 10 Nm | 3,3 à 3,5 µF |
| 20 Nm | 5,5 à 5,8 µF |
| 30 Nm | 7 à 9 µF |
| 40 Nm | 9,5 µF |
| 50 Nm | 20 à 25 µF |
Interpréter les résultats : tolérances et marges d’erreur acceptables
Chaque condensateur possède une tolérance d’usine affichée, généralement ±5 % ou ±10 %. Une capacité mesurée légèrement inférieure ne signifie donc pas obligatoirement qu’il faut le remplacer. Toutefois, une dérive de plus de 10-12 % commence à affecter les performances moteurs.
Une variation hors tolérance provoque des démarrages pénibles, du bruit sans rotation, ou une panne intermittente en montée ou descente.
Que faire si le condensateur est hors tolérance ?
Dès que la mesure sort du cadre de tolérance, un remplacement s’impose. Continuer à faire fonctionner le moteur avec un condensateur épuisé augmente le risque de blocage complet. De plus, cela peut solliciter inutilement le moteur jusqu’à entraîner sa détérioration.
Dans ce cas, vérifiez les valeurs du condensateur et retrouvez facilement un remplacement compatible sur Volet Tech.
Choisir et acheter le bon condensateur de remplacement
Trois critères doivent guider le choix :
- La capacité nominale (exprimée en µF)
- La tension admissible (souvent 425V AC, 50/60Hz)
- Les dimensions physiques, pour assurer la compatibilité dans le tube ou moteur
Évitez de prendre une capacité supérieure à celle d’origine sous prétexte de performance. Cela peut endommager le moteur à long terme.
Tutoriel pas à pas pour remplacer le condensateur
Voici les étapes générales à suivre :
- Ouvrir le coffre du volet roulant
- Accéder au moteur et repérer le condensateur (généralement cylindrique)
- Déconnecter les deux cosses (notez leur position)
- Remplacer le condensateur par un neuf aux mêmes caractéristiques
- Reconnecter les fils et refermer le volet
Une vérification soignée des branchements évite les erreurs de démarrage ou inversion du sens de rotation.
Vérifications finales et remise en service du volet
Une fois le condensateur remplacé, remettez l’alimentation électrique. Testez le moteur dans les deux sens. Le volet doit remonter et descendre sans bruit ni accoup. Restez attentif lors du premier cycle pour détecter tout comportement anormal.
Pensez également à contrôler les fins de course, particulièrement si le volet s’arrête avant la butée ou continue après le bas.
FAQ – Questions fréquentes
Peut-on installer un condensateur d’une valeur légèrement supérieure ?
« Oui, dans la limite de +10 % si nécessaire temporairement. Mais mieux vaut rester fidèle à la valeur d’origine. »
Combien coûte un condensateur de volet roulant ?
Entre 6 € et 15 € selon la capacité, la marque et le fournisseur.
Faut-il tester le moteur si le condensateur semble OK ?
ConseilsComment protéger des composants électroniques contre l’humidité ?Oui, particulièrement si le moteur ne réagit plus du tout. Une tension directe sur moteur sans condensateur permet de le vérifier rapidement.
Est-ce compliqué de démonter le coffre du volet ?
Tout dépend du modèle : coffre intérieur (PVC), ou sous linteau extérieur. Prévoyez un escabeau et des outils adaptés.
