Arduino Mega attire vite l’attention quand un projet électronique commence à devenir dense, avec beaucoup de capteurs, de moteurs ou de modules à gérer en parallèle. Plus de broches, plus de mémoire, plus de ports série : la carte semble taillée pour les montages ambitieux, mais son intérêt réel dépend fortement du type d’application et de la façon dont elle est architecturée.
Entre la simplicité d’une Arduino Uno et la débauche de puissance d’un ESP32 ou d’une Arduino Due, Arduino Mega occupe une place singulière. Certains projets gagnent en stabilité et en confort de développement, d’autres s’alourdissent inutilement. Le bon moment pour la choisir se joue sur quelques critères techniques très concrets.
| Situation d’utilisation | Pourquoi choisir l’Arduino Mega ? | Alternatives possibles |
|---|---|---|
| Projets nécessitant beaucoup d’entrées/sorties | Ses 54 pins digitales et 16 entrées analogiques permettent de gérer de nombreux capteurs et actionneurs. | Arduino Uno pour petits projets ESP32 pour plus de puissance mais moins de pins physiques |
| Projets domotiques ou robotique avancée | Multiples ports série (UART) pour connecter plusieurs modules : GPS, GSM, RFID, etc. | Arduino Due si besoin d’un processeur 32 bits |
| Projets demandant beaucoup de mémoire | Plus de mémoire Flash et RAM que la plupart des cartes classiques. | ESP32 pour encore plus de mémoire et de puissance |
| Prototypage avec de nombreux shields | Sa grande taille et ses nombreux pins offrent une meilleure compatibilité pour connecter plusieurs shields en même temps. | Arduino Uno ou Nano si un seul shield suffit |

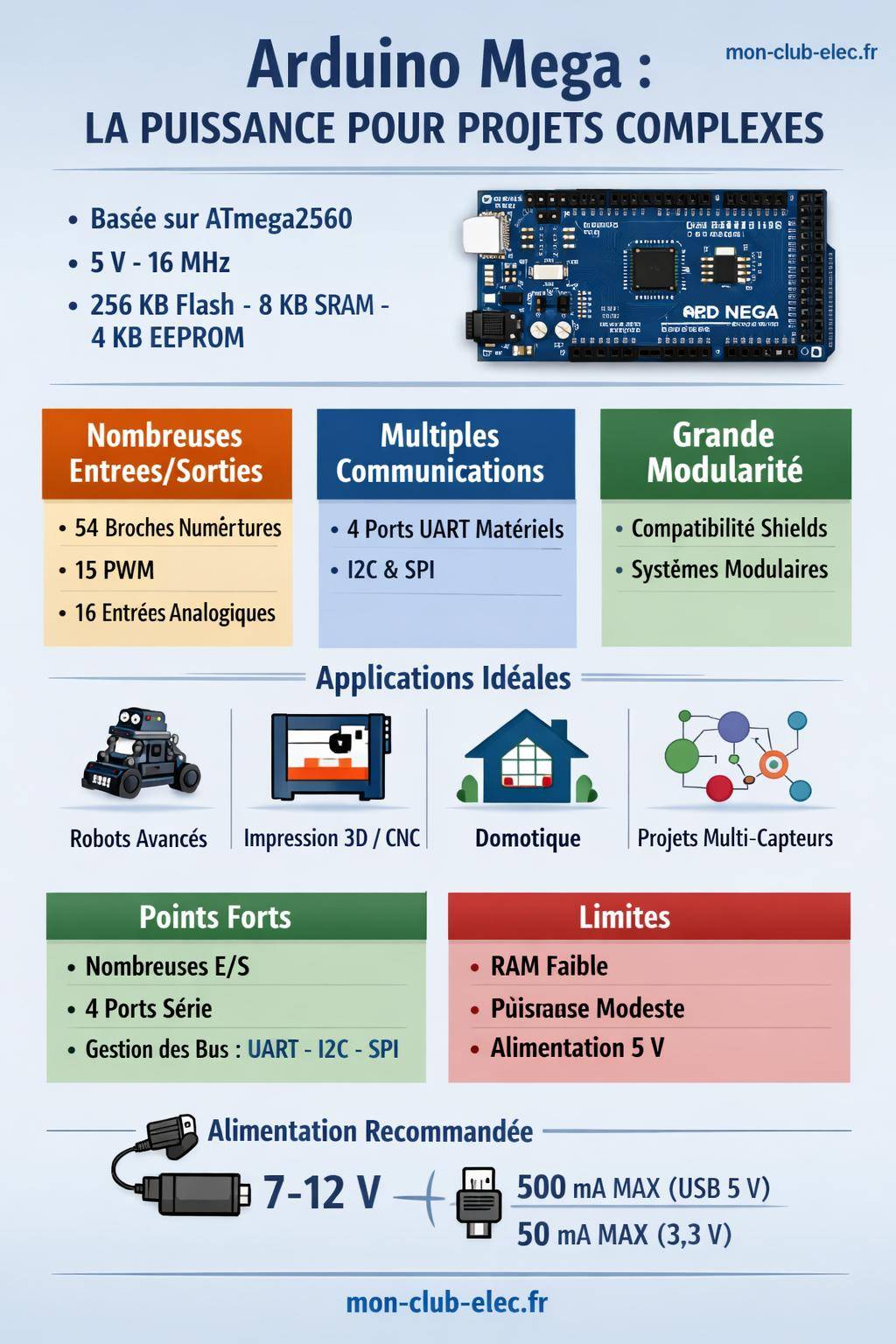

Arduino Mega : caractéristiques techniques à connaître avant de la sélectionner
Arduino Mega repose sur un microcontrôleur ATmega2560, pensé pour les projets embarqués avec un volume d’entrées/sorties conséquent. Elle fonctionne en logique 5 V, avec une fréquence d’horloge de 16 MHz, suffisante pour la plupart des applications de contrôle, d’acquisition de données et de pilotage d’actionneurs.
La carte accepte une alimentation recommandée entre 7 et 12 V via le jack ou la broche VIN, avec une plage tolérée de 6 à 20 V. En pratique, rester sur 7–12 V limite l’échauffement du régulateur et augmente la fiabilité. Les broches 5 V et 3,3 V alimentent les capteurs et modules externes, dans la limite des courants disponibles.
ArduinoArduino et domotique : automatiser sa maison pour pas cherSur le plan mémoire, Arduino Mega embarque 256 KB de Flash (dont 8 KB dédiés au bootloader), 8 KB de SRAM et 4 KB d’EEPROM. Ce volume dépasse nettement celui d’une Uno et offre une marge confortable pour des programmes complexes, des bibliothèques lourdes et des structures de données plus élaborées.
Entrées/sorties : quand le nombre de broches fait pencher la balance
Le principal argument en faveur d’Arduino Mega réside dans son volume d’entrées/sorties. La carte propose 54 broches numériques, dont 15 broches PWM. Cela permet de gérer simultanément une large quantité de capteurs, de relais, de servomoteurs, de LED, de drivers moteurs ou de modules de communication.
Chaque broche supporte un courant recommandé d’environ 20 mA, avec une limite absolue autour de 40 mA. Le courant total sur l’ensemble des broches ne doit pas dépasser environ 200 mA. Au-delà, les risques de surchauffe et de dégradation du microcontrôleur deviennent réels.
Arduino Mega offre aussi 16 entrées analogiques avec une résolution de 10 bits sur une plage 0–5 V. Cette densité d’entrées analogiques convient aux projets couvrant de nombreux capteurs de tension, potentiomètres, capteurs de pression, sondes de température analogiques, etc.
« Sur un projet industriel léger, nous avons piloté plus de 20 sorties (relais, voyants, signaux vers automate) et acquis une douzaine d’entrées analogiques de mesure via une seule Arduino Mega, ce qui a simplifié le câblage et la maintenance. »
Situations typiques où le nombre de broches devient déterminant
La carte prend tout son sens dès que le schéma câblé dépasse ce qu’une Uno gère confortablement. Des exemples fréquents :
- Tableau de bord interactif avec dizaines de boutons, sélecteurs, LED et afficheurs.
- Projet domotique centralisant plusieurs zones : capteurs d’ouverture, détecteurs de mouvement, sondes de température, relais d’éclairage et de prises.
- Banc de test avec de nombreux signaux de commande, retours d’état, voyants et capteurs de mesure.
- Robot complexe comprenant plusieurs moteurs, capteurs de position, capteurs de distance, modules de communication radio et interfaces utilisateur.
Dans ces cas, multiplier les cartes Uno complique le projet (synchronisation, alimentation, interconnexion). Une Arduino Mega unique simplifie la topologie et la gestion du code.
Arduino Mega et alimentation : maîtrise du courant et des tensions
Arduino Mega fonctionne en logique 5 V. La broche 5 V est alimentée soit par le port USB, soit par le régulateur de tension interne (à partir du jack ou de VIN). La sortie 5 V via USB délivre typiquement jusqu’à 500 mA, à répartir entre la carte et les périphériques.
La sortie 3,3 V fournit environ 50 mA. Ce courant reste limité et ne convient pas pour alimenter de nombreux modules gourmands. Pour des projets complexes, un régulateur externe dédié pour les périphériques 3,3 V s’avère préférable.
Les actionneurs comme les servomoteurs, moteurs DC ou rubans LED doivent être alimentés via une source externe, en respectant une masse commune avec la carte. Les broches de l’Arduino pilotent les signaux de commande, mais ne servent pas de source de puissance.
Ports série multiples : un atout pour les projets multi-modules
Arduino Mega intègre 4 ports UART matériels. Ce point la différencie fortement d’une Uno ou d’une Nano qui n’en possèdent qu’un seul. Chaque port UART gère indépendamment la réception et l’émission de données série, sans recourir systématiquement à SoftwareSerial.
Cette caractéristique simplifie les projets combinant plusieurs modules série :
- Modules GPS, GSM/4G, LoRa, Bluetooth série.
- Contrôleurs de moteurs série, variateurs ou drivers propriétaires.
- Communication vers un autre microcontrôleur ou un automate programmable.
- Console de debug dédiée tout en conservant d’autres liens série fonctionnels.
La présence de plusieurs UART matériels améliore la fiabilité des échanges, réduit la latence et allège le code. Les interruptions sont gérées par le matériel, ce qui limite les conflits entre modules série.
« Sur un robot autonome, l’utilisation des 4 UART d’une Arduino Mega (télémétrie radio, GPS, module LoRa et port de debug) a permis de séparer nettement chaque flux de données sans bricolages logiciels. »
Comparaison Arduino Mega / Arduino Uno : quand basculer vers Mega
De nombreux projets démarrent sur Arduino Uno. La question se pose au moment où le code devient plus lourd ou que le schéma de câblage s’étend. Le tableau suivant résume les différences majeures entre les deux cartes.
| Caractéristique | Arduino Uno | Arduino Mega | Impact concret |
|---|---|---|---|
| Broches numériques | 14 | 54 | Gestion de nombreux capteurs, actionneurs et interfaces simultanées. |
| Broches PWM | 6 | 15 | Pilotage de plusieurs servos, moteurs et effets lumineux plus précis. |
| Entrées analogiques | 6 | 16 | Acquisition de multiples capteurs analogiques sans multiplexage. |
| Flash | 32 KB | 256 KB | Intégration de bibliothèques lourdes et d’un code plus structuré. |
| Ports série (UART) | 1 | 4 | Connexion simultanée de plusieurs modules série sans SoftwareSerial. |
| Positionnement | Carte d’initiation polyvalente | Plateforme pour projets complexes | Choix guidé par l’ampleur et la modularité du projet. |
Lorsque la limite de broches ou de mémoire d’une Uno est atteinte, passer sur Arduino Mega apporte une marge confortable. La transition reste simple, car les deux cartes conservent un environnement logiciel et une logique très proches.
Pour comparer plus finement Uno et d’autres variantes, la page Arduino Uno vs Nano fournit des repères utiles. Les projets les plus volumineux basculent fréquemment vers Arduino Mega pour garder un code clair et un câblage centralisé.
Scénarios concrets où Arduino Mega devient réellement pertinente
Plusieurs familles d’applications tirent un bénéfice direct d’Arduino Mega. La carte est régulièrement choisie dans des contextes où le nombre de périphériques et la modularité priment sur la simple puissance de calcul.
Robots complexes et plateformes mobiles
Pour la robotique avancée, Arduino Mega gère :
- Plusieurs moteurs DC ou pas à pas via des drivers dédiés.
- De nombreux capteurs de distance, infrarouge, ultrasons ou LIDAR simplifiés.
- Des encodeurs de roues ou de bras articulés.
- Une interface utilisateur (boutons, joystick, écran LCD ou TFT).
- Des modules de communication radio, Wi-Fi ou LoRa.
Le grand nombre de broches réduit les compromis : chaque capteur conserve une entrée dédiée, les signaux de contrôle des drivers et des servos restent clairs. Le code se structure plus facilement en modules indépendants (navigation, sécurité, télécommande, affichage, journalisation).
Imprimantes 3D et CNC
Les imprimantes 3D grand public et certains contrôleurs de CNC s’appuient encore largement sur Arduino Mega associée à un shield dédié (type RAMPS). La carte gère :
- Plusieurs drivers de moteurs pas à pas (axes X, Y, Z, extrudeurs).
- Les capteurs de fin de course.
- Les sondes de température lit et buse.
- Les MOSFET de commande du plateau chauffant et des cartouches chauffantes.
- L’écran, la carte SD et la communication série avec un ordinateur ou un serveur d’impression.
Les 256 KB de Flash accueillent le firmware (Marlin par exemple) avec une marge raisonnable pour des fonctionnalités avancées. Les quatre UART permettent de garder un port dédié au debug même en présence de la liaison vers l’ordinateur.
Projets multi-capteurs et architectures modulaires
Pour des systèmes de monitoring ou de supervision, Arduino Mega gère un réseau dense de capteurs :
- Capteurs environnementaux (température, humidité, qualité de l’air).
- Capteurs de courant et de tension pour la supervision énergétique.
- Capteurs d’ouverture et de mouvement pour la sécurité.
- Interfaces de communication (I2C, SPI, UART) vers des modules d’extension.
L’approche modulaire devient naturelle : chaque zone du bâtiment ou chaque sous-système possède ses broches et parfois son bus dédié. La carte centrale orchestre l’ensemble, collecte les données et pilote les actionneurs (relais, contacteurs, vannes, etc.).
« Dans un projet de monitoring énergétique, une seule Arduino Mega collectait plus de 30 voies de mesure et pilotait une dizaine de relais, tout en communiquant avec un serveur via un module série Ethernet. »
Bus de communication : I2C, SPI, UART, USB
Au-delà des UART multiples, Arduino Mega gère les bus de communication standards :
- I2C avec SDA sur la broche 20 et SCL sur la broche 21.
- SPI sur les broches dédiées (MISO, MOSI, SCK, SS) compatibles avec les shields Arduino classiques.
- USB via un convertisseur ATmega16U2 qui gère la liaison série virtuelle vers l’ordinateur.
Ce socle permet de combiner facilement :
- Capteurs I2C (IMU, baromètres, ADC externes, capteurs environnementaux).
- Modules SPI (cartes SD, écrans TFT, convertisseurs A/N rapides).
- Modules série (GPS, GSM, contrôleurs divers).
Le grand nombre de broches simplifie la répartition des fonctions : certains bus restent dédiés à des modules critiques, d’autres à des extensions moins sensibles. Cette organisation renforce la lisibilité du schéma et facilite le debug.
Pinout et compatibilité shields : tirer parti de la surface de la carte
Avec ses dimensions de 101,52 mm de long pour 53,3 mm de large et un poids d’environ 37 g, Arduino Mega occupe plus d’espace qu’une Uno ou une Nano. Cette surface supplémentaire s’explique par la densité de broches et la nécessité d’offrir une compatibilité maximale avec les shields Arduino.
ArduinoPiloter un relais 230 V avec Arduino en sécurité : 5 erreurs à éviterLes principaux shields prévus pour Uno se montent généralement sur Mega, notamment ceux qui exploitent le brochage SPI et les broches d’alimentation standard. Quelques shields très spécifiques reposant sur des broches précises peuvent demander des ajustements, mais la compatibilité globale reste élevée.
Pour approfondir la logique des broches sur les autres cartes de la gamme, la ressource Arduino Mega pinout aide à visualiser rapidement les fonctions de chaque broche et à planifier le câblage sans conflit.
Limites d’Arduino Mega : quand envisager d’autres cartes
Malgré ses atouts, Arduino Mega ne convient pas à tous les contextes. Le microcontrôleur ATmega2560 reste limité en fréquence (16 MHz) et en ressources RAM (8 KB). Pour certains besoins, d’autres plateformes répondent mieux aux contraintes.
Quelques cas où une alternative s’impose :
- Applications nécessitant un calcul numérique intensif ou des traitements de signal poussés (vision, audio temps réel avancé).
- Projets connectés exigeant Wi-Fi ou Bluetooth intégrés et un faible encombrement (ESP32, ESP8266, cartes Arduino plus récentes orientées IoT).
- Prototypes industriels avec contraintes temps réel strictes, où un microcontrôleur 32 bits plus rapide ou un microcontrôleur ARM dédié prend le relais.
- Objets ultra-compacts, alimentés sur batterie, où la taille et la consommation priment sur le nombre de broches.
Par ailleurs, la tension de fonctionnement en 5 V peut compliquer la connexion à certains capteurs 3,3 V sensibles au niveau logique. Dans ces cas, des convertisseurs de niveau ou un choix de carte nativement en 3,3 V simplifient l’architecture.
« Sur un projet Wi-Fi intensif avec une interface web avancée, l’équipe a migré d’Arduino Mega vers un ESP32, mieux adapté au traitement réseau et au multitâche. Mega restait pertinente comme contrôleur d’entrées/sorties, mais moins pour la partie connectée. »
Arduino Mega dans une stratégie d’apprentissage et de montée en compétence
Pour progresser en électronique et en programmation embarquée, passer d’une petite carte vers une Arduino Mega représente un palier intéressant. Le développeur se confronte à la gestion d’un grand nombre d’E/S, à la structuration du code et à l’architecture des bus de communication.
Une approche graduelle fonctionne bien :
- Début sur une Uno ou une Nano pour maîtriser les bases de la programmation et du câblage. Le guide Arduino : guide complet pour débuter constitue un bon point de repère pour cette étape.
- Transition vers Mega lorsque les projets deviennent plus ambitieux, avec des modules multiples et un souci de maintenance à long terme.
- Exploration d’architectures hybrides : un Mega comme contrôleur central et des microcontrôleurs plus petits répartis dans le système pour des tâches locales.
Ce cheminement développe des compétences solides en conception d’architectures embarquées, en gestion de l’alimentation, en communication entre modules et en organisation du code sur plusieurs fichiers et bibliothèques.
