Arduino MAX7219 : affichage LED matriciel

L’afficheur matriciel LED piloté par MAX7219 et Arduino ouvre la porte à des projets lumineux très variés : texte défilant, animations, horloges, dashboards, signalétique dynamique. Le module 32 x 8 basé sur la puce MAX7219 concentre plusieurs matrices 8 x 8, un contrôleur de courant intégré et une interface SPI simple à exploiter dans l’écosystème Arduino.

Derrière ce module compact se cachent pourtant de nombreuses subtilités : choix de l’alimentation, gestion du courant, configuration logicielle, limites matérielles et options d’optimisation. En maîtrisant ces aspects, chaque bandeau LED gagne en fiabilité, en lisibilité et en longévité, que ce soit pour un simple prototype ou pour une installation fixe.

Élément clé	Synthèse rapide
Fonction du MAX7219	Pilote facilement des matrices LED 8×8 ou des afficheurs 7 segments avec très peu de broches Arduino.
Avantages	Configuration simple, gestion intégrée de l’intensité, possibilité de chaîner plusieurs modules 🔗.
Connexions essentielles	3 lignes SPI (DIN, CLK, CS) connectées à l’Arduino pour contrôler l’affichage.
Usages courants	Animations LED, texte déroulant, indicateurs lumineux, projets créatifs 💡.

📌

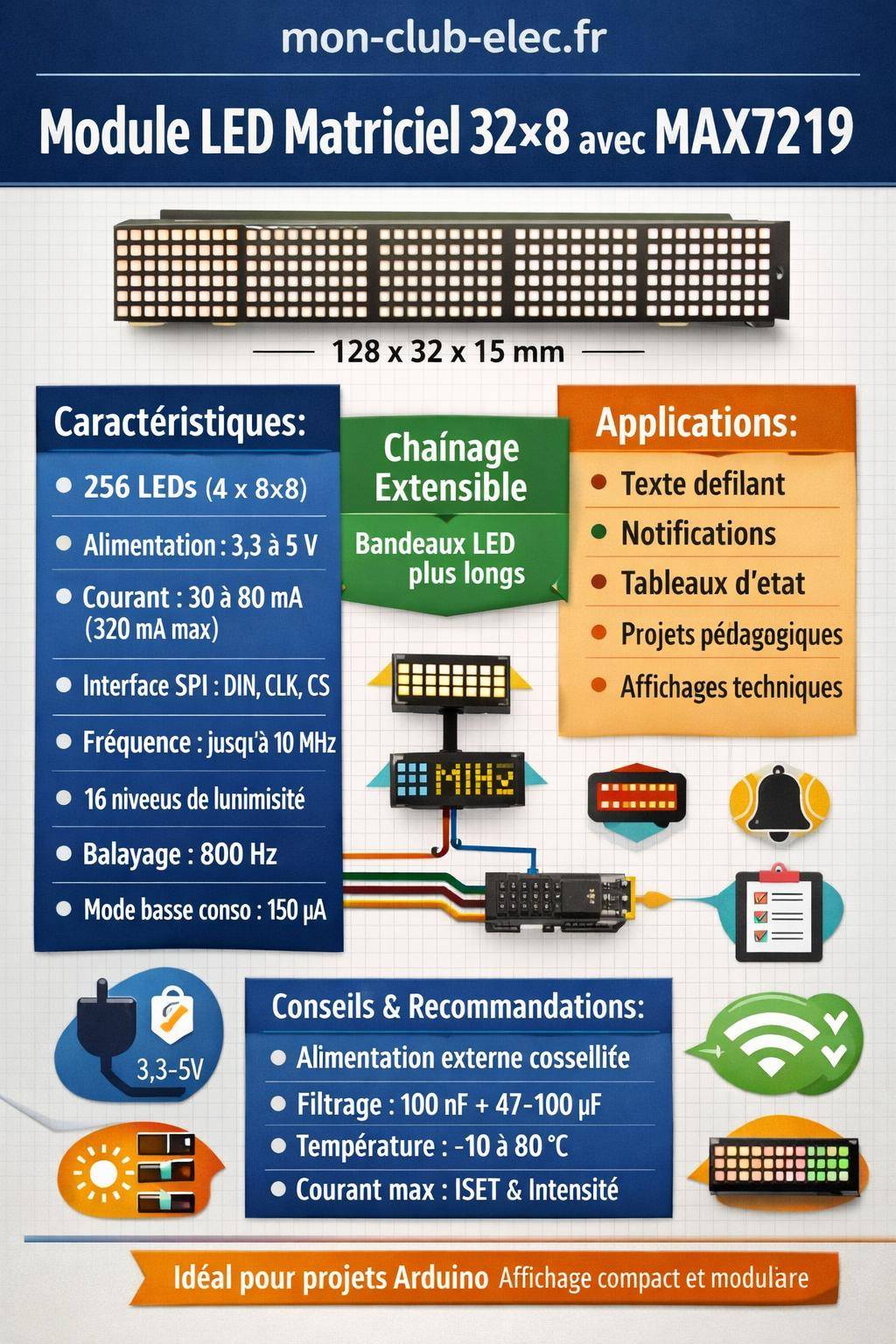

Télécharger l’image

Arduino MAX7219 : comprendre le module matriciel LED 32 x 8

Le module matriciel LED basé sur la puce MAX7219 associe plusieurs matrices 8 x 8 pour former un afficheur 32 x 8 rouge. Il s’intègre facilement avec un microcontrôleur Arduino grâce à une interface SPI 3 fils qui réduit la consommation de broches et simplifie le câblage. Le tout repose sur un PCB compact, pensé pour être chaîné en série.

Ce type de module convient à l’affichage de texte défilant, d’icônes, de pictogrammes, de valeurs numériques ou d’animations simples. Combiné à des capteurs, à une horloge temps réel ou à un système domotique, il devient un élément d’interface homme‑machine très lisible, même à distance.

Caractéristiques techniques clés du module MAX7219 32 x 8

Le module étudié repose sur une base matérielle précise, qui conditionne ses performances et ses limites. Une bonne compréhension de ces données facilite les bons choix de conception, surtout lorsque l’on prévoit une utilisation continue ou dans un environnement contraignant.

Voici les principales caractéristiques techniques :

Caractéristique	Valeur	Impact pratique
Dimensions	128 x 32 x 15 mm	Format compact, intégration facile en façade de boîtier ou sur panneau
Matériau	PCB	Montage stable, soudure directe possible, fixation par entretoises
Puce de pilotage	MAX7219	Gestion intégrée du multiplexage, de l’intensité et de la matrice
Résolution	32 x 8 pixels	Affichage de texte court, icônes simples et graphismes basiques
Modules intégrés	4	Quatre matrices 8 x 8 alignées, chaînage interne déjà réalisé
Total de LEDs	256 LEDs	Surface lumineuse homogène pour bandeau ou enseigne compacte
Couleur des LEDs	Rouge	Bonne visibilité en intérieur et en lumière ambiante modérée
Tension d’alimentation	3,3 à 5 V DC	Compatible avec Arduino 5 V et certaines cartes 3,3 V
Courant de fonctionnement	30 à 80 mA	Consommation modérée selon le contenu affiché et la luminosité
Interface	SPI 3 fils (CS, DIN, CLK)	Connexion directe à Arduino via quelques broches numériques
Fréquence horloge max.	10 MHz	Transmission rapide, utile pour le chaînage multi‑modules
Niveaux de luminosité	16 niveaux	Ajustement fin de l’intensité selon l’environnement lumineux
Contrôle de la luminosité	Digital et analogique	Gestion par registres ou par résistance ISET selon le besoin
Température de fonctionnement	-10 à 80 °C	Utilisation possible en environnement modérément exigeant
Mode basse consommation	150 µA	Intérêt pour des systèmes sur batterie avec mise en veille fréquente
Fréquence de balayage	800 Hz	Clignotement imperceptible, affichage confortable pour l’œil
Poids	40 g	Montage aisé sur structure légère, panneaux ou boîtiers imprimés 3D

Conseil pratique : pour une intégration propre dans un boîtier domotique mural, le format 128 mm correspond à peu près à la largeur d’un petit bandeau au‑dessus d’un tableau électrique ou d’un coffret technique, à proximité d’un schéma électrique de maison par exemple.

MAX7219 : fonctionnement interne et limites de courant

La puce MAX7219 intègre l’essentiel de la logique nécessaire pour piloter une matrice LED multiplexée. Elle gère la sélection des digits (lignes ou colonnes selon le câblage), l’activation des segments, le registre d’intensité, les modes de test et l’adressage interne. Le microcontrôleur Arduino envoie simplement des commandes et des données par l’interface série.

Cette architecture réduit la charge de calcul sur l’Arduino. Le microcontrôleur n’a pas besoin de rafraîchir manuellement les LEDs : le balayage à 800 Hz est interne. En contrepartie, les limites de courant du MAX7219 conditionnent la puissance et l’intensité maximale de l’afficheur.

Spécifications de courant et capacités de pilotage

Les caractéristiques de courant du MAX7219 structurent la conception de l’alimentation et la gestion de la luminosité. Elles fixent la frontière entre un module fiable et une carte trop sollicitée.

Courant maximal par LED : 40 mA
Courant sink maximal par digit : 500 mA
Courant source maximal par segment : 100 mA
LED allumées simultanément par ligne : 8 (dans une matrice 8 x 8)
Consommation max par module Arduino : 320 mA environ
Capacité de pilotage : 1 à 8 afficheurs 7 segments ou jusqu’à 64 LEDs individuelles

Sur une matrice 8 x 8, le MAX7219 pilote 64 LEDs, mais seulement 8 sont alimentées à un instant donné pour une ligne donnée, grâce au multiplexage. Cela limite la consommation instantanée tout en conservant une luminosité perçue stable, grâce à la fréquence de rafraîchissement élevée.

Le courant est également ajustable via la broche ISET et une résistance reliée à la broche 18. Par exemple, avec une résistance de 10 kΩ sous 5 V, on obtient un courant d’environ 29 mA par segment, valeur adaptée à un usage standard tout en respectant les marges thermiques du composant.

Le fabricant du MAX7219 précise que le courant d’affichage se calibre par une résistance connectée à la broche ISET. Une valeur typique de 10 kΩ sous 5 V donne un courant segment autour de 29 mA, ajustable par pas via le registre d’intensité.

Gestion de la luminosité et modes basse consommation

Le contrôle de l’intensité lumineuse s’effectue à deux niveaux :

Réglage analogique par la résistance ISET, qui fixe la valeur de courant de base par LED.
Réglage numérique via un registre d’intensité interne, qui propose 16 niveaux d’éclairement.

Cette double approche permet d’adapter l’afficheur à des contextes très différents : bandeau discret pour intérieur faiblement éclairé, signalisation visible dans un atelier lumineux ou projet sur batterie avec luminosité limitée pour économiser l’énergie. En réduisant l’intensité, la température de fonctionnement du module baisse également, ce qui augmente la longévité des LEDs et du PCB.

Le mode basse consommation, avec un courant de repos d’environ 150 µA, apporte un réel bénéfice pour les systèmes télémétriques, les panneaux fonctionnant sur batterie ou les installations solaires où le module reste éteint une grande partie du temps mais doit garder la configuration en mémoire tant que l’alimentation logique reste présente.

Point de vigilance alimentation : dès que plusieurs modules MAX7219 sont chaînés, une alimentation externe devient vivement recommandée. L’Arduino ne fournit pas un courant suffisant sur sa broche 5 V pour supporter plusieurs matrices en luminosité élevée sans risque de chute de tension ou de surchauffe du régulateur.
Dans une armoire technique, pensez à répartir la puissance, comme pour un schéma électrique de garage : chaque circuit doit rester dans sa plage de courant admissible.

Câblage du MAX7219 avec Arduino : schéma, alimentation et bonnes pratiques

Le câblage entre Arduino et un module MAX7219 reste relativement simple. Trois lignes de données suffisent pour le contrôle, en plus de l’alimentation et de la masse. Ce faible nombre de fils simplifie le routage sur plaque d’essai, sur PCB maison ou dans un coffret domotique mural.

Une attention particulière se porte sur la qualité de la masse, la capacité de filtrage et la puissance disponible sur le 5 V. Ces paramètres influencent directement la stabilité de l’affichage, en particulier lorsqu’un texte défile en continu ou lorsqu’un grand nombre de LEDs s’allument simultanément.

Connexion SPI 3 fils entre Arduino et MAX7219

Le module MAX7219 emploie une interface SPI 3 fils avec les signaux suivants :

DIN : Data IN, entrée de données série
CLK : horloge, synchronisation des bits
CS (ou LOAD) : validation de la trame envoyée

Sur Arduino Uno, un câblage courant peut être :

DIN → broche 11 (MOSI)
CLK → broche 13 (SCK)
CS → broche 10 (ou une autre broche numérique configurée en sortie)
VCC → 5 V (ou alimentation externe régulée)
GND → masse commune à l’Arduino et à l’alimentation externe

Pour un projet plus complet, utilisant par exemple un module Ethernet, un lecteur de carte SD ou d’autres périphériques SPI, chaque composant reçoit sa propre broche CS. L’horloge et la ligne MOSI restent partagées, tandis que le microcontrôleur sélectionne le bon périphérique via la broche CS correspondante.

Schéma d’alimentation : courant, filtrage et masses

L’alimentation influence la fiabilité globale de l’installation. Un module MAX7219 en pleine intensité, avec plusieurs lignes fortement chargées, tire un courant non négligeable. Le branchement sur la broche 5 V d’un Arduino alimenté par USB suffit pour des essais, mais limite rapidement les possibilités dès que le nombre de modules augmente.

Quelques règles structurent un bon schéma d’alimentation :

Utiliser une alimentation 5 V régulée dimensionnée pour le courant maximal estimé (modules LED + Arduino + capteurs).
Prévoir des condensateurs de filtrage proches du module (par exemple 100 nF en céramique + 47 à 100 µF électrolytique).
Soigner la masse commune entre l’Arduino et l’alimentation des LEDs pour éviter les perturbations de communication SPI.
Limiter la tension à la plage 3,3 – 5 V indiquée par le fabricant, sans dépassement, afin de protéger les LEDs et le contrôleur.

L’alimentation externe devient vivement recommandée dès que l’on additionne plusieurs matrices 32 x 8, ou qu’un projet combine des relais, des moteurs et le bandeau LED. Dans ce cas, on adopte la même logique que pour une ligne spécialisée dans un tableau électrique : chaque groupe de charge dispose d’une protection et d’une alimentation adaptée à son profil de consommation, comme on le ferait pour une prise électrique de garage dédiée.

Programmation du MAX7219 avec Arduino : bibliothèques et bases de code

La programmation du module MAX7219 repose sur des échanges SPI. En pratique, l’usage de bibliothèques spécialisées simplifie largement le processus. Elles gèrent le chaînage, l’écriture de texte, la rotation, les animations et parfois les polices personnalisées.

Dans l’écosystème Arduino, plusieurs librairies se démarquent pour piloter des matrices 8 x 8 en MAX7219. Elles encapsulent la gestion des registres et proposent une API plus lisible pour les projets pédagogiques, les prototypes et les installations pérennes.

Choix de bibliothèque : LedControl, MD_MAX72XX, Parola…

Trois familles de bibliothèques sont fréquemment employées avec un module MAX7219 :

LedControl : simple, adaptée aux débuts, permet d’allumer ou d’éteindre des LEDs individuelles, d’afficher des chiffres et des caractères de base.
MD_MAX72XX : plus structurée, gère finement les matrices, les orientations, les effets graphiques.
MD_Parola : construite au‑dessus de MD_MAX72XX, orientée texte défilant et effets de transition sur plusieurs matrices.

Pour un bandeau 32 x 8 avec du texte défilant, MD_Parola apporte un confort appréciable : gestion de la vitesse, des effets d’entrée et de sortie, des alignements et des polices. Pour un projet purement graphique (icônes, bargraphs, indicateurs d’état), MD_MAX72XX ou LedControl suffisent en général.

Structure de base d’un code Arduino pour MAX7219

Quelles que soient les bibliothèques, un programme type pour MAX7219 suit souvent la même structure :

Inclure la bibliothèque choisie.
Déclarer les broches DIN, CLK et CS.
Instancier l’objet de gestion du module (et préciser le nombre de modules chaînés).
Initialiser le MAX7219 dans setup() : intensité, mode normal, effacement de l’affichage.
Dans loop(), écrire les données à afficher (texte, pixels, animations) et mettre à jour l’affichage.

Cette structure facilite la réutilisation du code dans d’autres projets. En modifiant essentiellement la logique dans la boucle principale, le même fichier s’adapte à différentes applications : horloge, station météo, compteur, interface de supervision d’un tableau électrique ou panneau d’état d’un système domotique.

Astuce de développement : pour des animations fluides, regroupez les calculs lourds (texte, trigonométrie, conversions) en amont, puis envoyez uniquement les trames finales à la matrice. Cette approche réduit le temps bloquant sur le bus SPI et améliore la réactivité globale du système Arduino.

Chaînage de plusieurs modules MAX7219 : étendre l’affichage LED

Un des atouts pratiques du MAX7219 réside dans la possibilité de chaîner plusieurs modules. Le signal de données sortant (DOUT) du premier module devient l’entrée de données (DIN) du suivant, ce qui permet d’assembler plusieurs matrices en ligne pour former un bandeau plus long.

Avec quatre matrices 8 x 8 par module, il est possible de bâtir des afficheurs 64 x 8, 96 x 8 ou davantage, adaptés à des panneaux d’informations, à des messages de consignes ou à des indicateurs dans un atelier équipé de plusieurs lignes de production.

Câblage en série et adressage des modules

Le câblage en série repose sur un principe simple :

Tous les modules partagent CLK et CS.
Le DIN du premier module reçoit les données depuis l’Arduino.
Le DOUT du module 1 est relié au DIN du module 2, puis ainsi de suite.
L’alimentation 5 V et la masse sont distribuées en parallèle sur chaque module avec des conducteurs adaptés au courant.

Chaque module correspond à un bloc logique indexé dans le code. Les bibliothèques avancées gèrent cet adressage automatiquement : l’application envoie une chaîne de bits correspondant à l’ensemble des modules, puis le matériel répartit les données selon la position de chaque carte dans la chaîne.

Cette organisation autorise l’ajout ou la suppression de modules sans réécrire toute la logique d’affichage. Il suffit d’ajuster le nombre de modules dans l’initialisation de la bibliothèque et de redéfinir, si nécessaire, la largeur logique de la matrice globale.

Limites pratiques du chaînage

Le chaînage étendu reste soumis à plusieurs contraintes :

Longueur des câbles de données : des liaisons trop longues ou mal blindées exposent le bus SPI à des parasites.
Chute de tension sur le 5 V : plus la distance et la charge augmentent, plus la tension diminue au bout de la ligne.
Consommation cumulée : chaque module ajoute une demande de courant supplémentaire, à intégrer dans le dimensionnement de l’alimentation.

Une approche cohérente consiste à combiner plusieurs alimentations locales, chacune alimentant un groupe de modules, coordonnées par un même Arduino via les signaux de commande uniquement. Cette répartition se rapproche d’une distribution électrique dans une habitation : la charge est segmentée, comme on le ferait pour séparer l’éclairage, les prises et les circuits spécialisés d’un garage.

Applications concrètes du duo Arduino – MAX7219

Le couple Arduino + MAX7219 s’adapte à de nombreux cas d’usage. La matrice LED 32 x 8 sert autant d’élément décoratif que d’interface technique dans des contextes industriels, pédagogiques ou domestiques.

Cette polyvalence repose sur la capacité à représenter rapidement des symboles simples, des textes courts et des séquences animées. Reliée à des capteurs, à un réseau ou à une base de données, la matrice devient un tableau de bord synthétique pour une large variété de projets.

Projets d’affichage d’information et de notification

Une application courante consiste à afficher des notifications ou des données en temps réel :

Horloges numériques et affichage de date avec module RTC.
Température, hygrométrie, niveau de CO₂ dans une pièce.
État d’un réseau domestique, notifications de serveur ou alertes de sécurité.
Messages de rappel ou de consigne dans un atelier ou un garage.

Dans une installation domotique, la matrice peut par exemple signaler l’état d’un contact de porte de garage, la consommation électrique globale ou un défaut sur une ligne spécialisée. Intégrée près d’un tableau de répartition, elle offre une vue synthétique complémentaire au schéma électrique maison.

Affichages interactifs et pédagogiques

La matrice LED 32 x 8 forme également un support pertinent pour l’apprentissage de la programmation et de l’électronique. Quelques idées de projets pédagogiques :

Jeu de casse‑briques ou de Snake en 2D simplifiée.
Visualisation de capteurs (son, lumière, distance) sous forme de bargraph animé.
Indicateur de niveau de bruit dans une salle de classe, avec changement de motif selon le seuil.
Tableau de score pour jeux de société ou défis sportifs.

Ce support visuel rend immédiatement perceptible la logique de programmation : boucles, conditions, coordonnées, bitmaps. Les élèves observent directement le résultat de leurs lignes de code, ce qui favorise l’appropriation des notions de base en algorithmique.

Intégration dans un environnement technique ou industriel léger

Dans un atelier ou un local technique, la matrice MAX7219 associée à un Arduino peut fournir des informations opérationnelles sans recourir à un écran LCD plus fragile ni à un ordinateur dédié. Quelques scénarios typiques :

Indicateur d’état d’un compresseur, d’une pompe ou d’un système de ventilation.
Affichage compact d’une mesure critique : température de cuve, pression, niveau de réservoir.
Bandeau d’alerte pour signaler un seuil dépassé ou une anomalie détectée.

En combinant la matrice avec des relais ou des contacteurs, l’ensemble forme un système d’alarme visuelle simple à câbler, comparable à la signalisation d’un local technique ou d’une ligne de prises dédiées, comme évoqué pour une prise électrique de garage dédiée à un outil puissant.

Contraintes d’utilisation, température et fiabilité à long terme

Comme tout composant électronique, le module MAX7219 et la matrice LED 32 x 8 obéissent à des limites de fonctionnement. Les respecter assure un fonctionnement stable dans la durée, surtout lorsque l’installation fonctionne plusieurs heures par jour, voire en continu.

Deux familles de paramètres structurent ces contraintes : la plage de température et la marge en courant. Ces deux aspects se combinent directement : un courant trop élevé augmente la température de la carte, ce qui rapproche le composant de ses limites maximales, en particulier dans un coffret peu ventilé.

Plage de fonctionnement et environnement

La spécification fournie indique une température de fonctionnement comprise entre -10 °C et 80 °C. Cette plage couvre la plupart des situations courantes : intérieur d’habitation, atelier non chauffé modérément soumis au froid, local technique aéré.

Quelques précautions améliorent la robustesse globale :

Éviter l’exposition directe à une humidité excessive ou à de la condensation.
Prévoir un minimum de ventilation dans un boîtier fermé, surtout si plusieurs modules sont alignés.
Écarter les sources de chaleur directe : radiateur, tube halogène, transformateur volumineux.

Dans un environnement agressif (poussières d’atelier, projections, atmosphère corrosive), un boîtier adapté ou une plaque de protection transparente prolonge la durée de vie tout en préservant la lisibilité du bandeau LED.

Courant, dérating et longévité des LEDs

Le courant maximal par LED, fixé à 40 mA, représente une limite haute. Pour une utilisation en continu, une marge de sécurité apporte un bénéfice net sur la durabilité. Un réglage autour de 20 – 30 mA par LED, accompagné d’une intensité numérique modérée, réduit l’usure des jonctions et limite le vieillissement des résines.

Les paramètres à surveiller dans cette optique :

Réglage ISET par la résistance sur la broche 18 du MAX7219.
Niveau de luminosité sélectionné par le registre interne (16 niveaux disponibles).
Facteur de remplissage : proportion de LEDs allumées simultanément sur une trame donnée.

Une matrice affichant quasi en permanence des surfaces pleines sollicite davantage les composants qu’un affichage varié avec zones éteintes. En modulant l’intensité et en jouant sur le design graphique, on obtient un compromis satisfaisant entre lisibilité et durabilité.

Garantie et durée de service : le module mentionné est associé à une garantie de 12 mois, avec des spécifications applicables à partir du 27 mars 2025. Une utilisation dans la plage de tension 3,3 – 5 V, avec un courant adapté, s’inscrit dans cette perspective de fonctionnement prolongé, sans dérive notable de luminosité.

Concevoir un projet complet autour d’un module Arduino MAX7219

Construire un projet abouti à partir d’un module MAX7219 ne se réduit pas à brancher quelques fils et à charger un exemple de code. La réussite passe par une réflexion globale : rôle de l’affichage, ergonomie, alimentation, intégration mécanique et stratégie de maintenance.

Cette approche à 360 ° consolide la cohérence du système, en particulier lorsque le bandeau LED devient une pièce centrale d’une installation domotique, d’un tableau de contrôle ou d’un dispositif pédagogique destiné à rester en service longtemps.

Définir le rôle de l’affichage dans le système

Une matrice 32 x 8 délivre un volume d’information modeste en comparaison d’un écran LCD, mais largement suffisant pour des messages courts et des symboles clairs. Quelques questions structurent cette réflexion :

Message principal : texte défilant, valeur numérique, pictogramme ?
Interactivité : boutons, capteurs, pilotage via réseau ou scénario automatique ?
Distance de lecture moyenne : quelques mètres, ou simple consultation à proximité ?
Niveau de lumière ambiante : intérieur sombre, bureau, atelier lumineux ?

Les réponses guident le choix de la police, de la vitesse de défilement, de la fréquence de rafraîchissement des données et du nombre de matrices finalement nécessaires. Un panneau d’état lisible à 4 m peut par exemple demander un texte plus large, donc un chaînage de plusieurs modules 32 x 8.

Intégration mécanique, sécurité et esthétique

Une fois les aspects électriques et logiciels maîtrisés, l’intégration mécanique finalise le projet. Le module se fixe souvent sur :

Un panneau frontal de boîtier imprimé en 3D ou découpé au laser.
Une plaque en aluminium ou en PVC rigide.
Une porte de coffret technique ou de tableau de distribution.

Quelques points méritent une attention spécifique :

Prévoir des entretoises et vis adaptées pour éviter toute contrainte mécanique sur le PCB.
Laisser un léger jeu autour du module pour compenser les tolérances de découpe.
Ajouter éventuellement un filtre translucide ou teinté pour améliorer le contraste et protéger les LEDs.

Dans un local technique abritant un tableau électrique de garage ou de maison, l’intégration du bandeau LED près des protections ou des organes de coupure renforce la lisibilité de l’ensemble : l’utilisateur identifie plus facilement les zones d’alerte ou les informations à surveiller, en complément d’un schéma électrique plus détaillé.

Dans de nombreux ateliers et espaces techniques, un affichage matriciel simple, placé au bon endroit, évite des allers‑retours vers un ordinateur ou un écran mural. L’information vient directement à l’opérateur, sous une forme concise et immédiatement compréhensible.

Maintenance, évolutivité et mises à jour

Enfin, un projet s’envisage dans une certaine durée. Prévoir la maintenance et des possibilités d’évolution évite un démontage complet au moindre changement. Quelques pratiques contribuent à cette souplesse :

Utiliser des connecteurs amovibles pour le module MAX7219 plutôt que des soudures directes définitives.
Prévoir un accès aisé à la prise USB ou au programmateur pour mettre à jour le firmware Arduino.
Segmenter le code en fonctions claires (gestion de l’affichage, lecture des capteurs, logique métier) pour intégrer facilement de nouvelles fonctionnalités.

En combinant ces éléments, le duo Arduino – MAX7219 construit une base solide pour une grande diversité de projets : tableaux d’information, interfaces domotiques, panneaux pédagogiques, systèmes d’alerte locaux. Une même matrice LED 32 x 8 se réutilise d’un prototype à l’autre, simplement en adaptant le câblage et le code.
