En VMC double flux, le diamètre des gaines conditionne le confort, le bruit, la consommation électrique et même la qualité de l’air. Un simple mauvais choix de section ou une pose approximative suffit à déséquilibrer tout le réseau, avec à la clé des débits erratiques, des ventilateurs qui forcent et une récupération de chaleur dégradée.
En travaillant proprement le dimensionnement et la mise en œuvre des conduits, on obtient un système silencieux, régulé, capable de renouveler l’air pièce par pièce sans gaspiller d’énergie. Les repères chiffrés existent, les normes aussi. Encore faut‑il les traduire sur le terrain, gaine par gaine, bouche par bouche.
| Diamètre de gaine | Usage recommandé | Niveau sonore | Avantages principaux |
| Ø 75 mm | Chambres, bureaux, petites pièces | Très faible | Flexibilité, installation facile, idéal pour réseau multibrins |
| Ø 90 mm | Pièces de vie, séjour, grandes zones | Faible | Débit plus élevé, pertes de charge réduites |
| Ø 125 mm | Cuisine (insufflation), grandes longueurs | Moyen | Très bon débit, utile pour sections principales du réseau |
| Ø 150 mm | Extracteur cuisine / SDB si réseau complexe | Plus élevé | Optimisé pour extractions fortes, stabilité du débit |
| Ø 160+ mm | Troncs principaux + caisson VMC | Variable | Idéal pour collecteurs, limite les pertes de charge majeures |
Calculateur de Dimensionnement de Gaines VMC Double Flux
| Diametre (mm) | Vitesse (m/s) | Perte de charge totale (Pa) | Perte de charge par metre (Pa/m) | Verdict |
|---|
Diamètre des gaines VMC double flux : enjeux et principes de base
Le diamètre des gaines de VMC double flux détermine directement les débits d’air réels, les vitesses de circulation, les pertes de charge et le niveau acoustique. Un réseau sous-dimensionné crée du bruit et surcharge les ventilateurs. Un réseau surdimensionné occupe trop d’espace, génère des surcoûts et complique l’équilibrage.
Le bon dimensionnement s’appuie à la fois sur les besoins de ventilation réglementaires, les caractéristiques du caisson double flux, la géométrie du logement et les contraintes de pose (faux plafonds, combles, traversées de planchers). L’objectif reste constant : garantir les débits nécessaires dans chaque pièce avec une vitesse d’air maîtrisée, tout en respectant les normes NF DTU et l’arrêté du 28 octobre 1983.
Une VMC double flux bien conçue atteint un taux de récupération de chaleur de l’ordre de 70 à 90 % et réduit les déperditions liées à la ventilation jusqu’à 90 %. Ces performances supposent un réseau cohérent : sections adaptées, longueurs maîtrisées et connexions étanches.
Débits d’air recommandés : base du choix de diamètre
La détermination des diamètres commence par une analyse des débits nécessaires pour chaque bouche. On s’appuie sur des valeurs cibles par personne, par pièce et par diamètre de gaine. Ce travail conditionne ensuite l’architecture du réseau et la sélection du caisson.
Pour une VMC double flux domestique, on retient généralement :
- 15 à 30 m³/h par personne en air neuf dans les pièces de vie (séjour, chambres, bureau).
- Un renouvellement global d’environ 0,6 volume/heure pour chaque pièce de vie.
- Un débit renforcé dans les pièces de service (cuisine, salle de bains, WC) afin d’évacuer l’humidité et les odeurs.

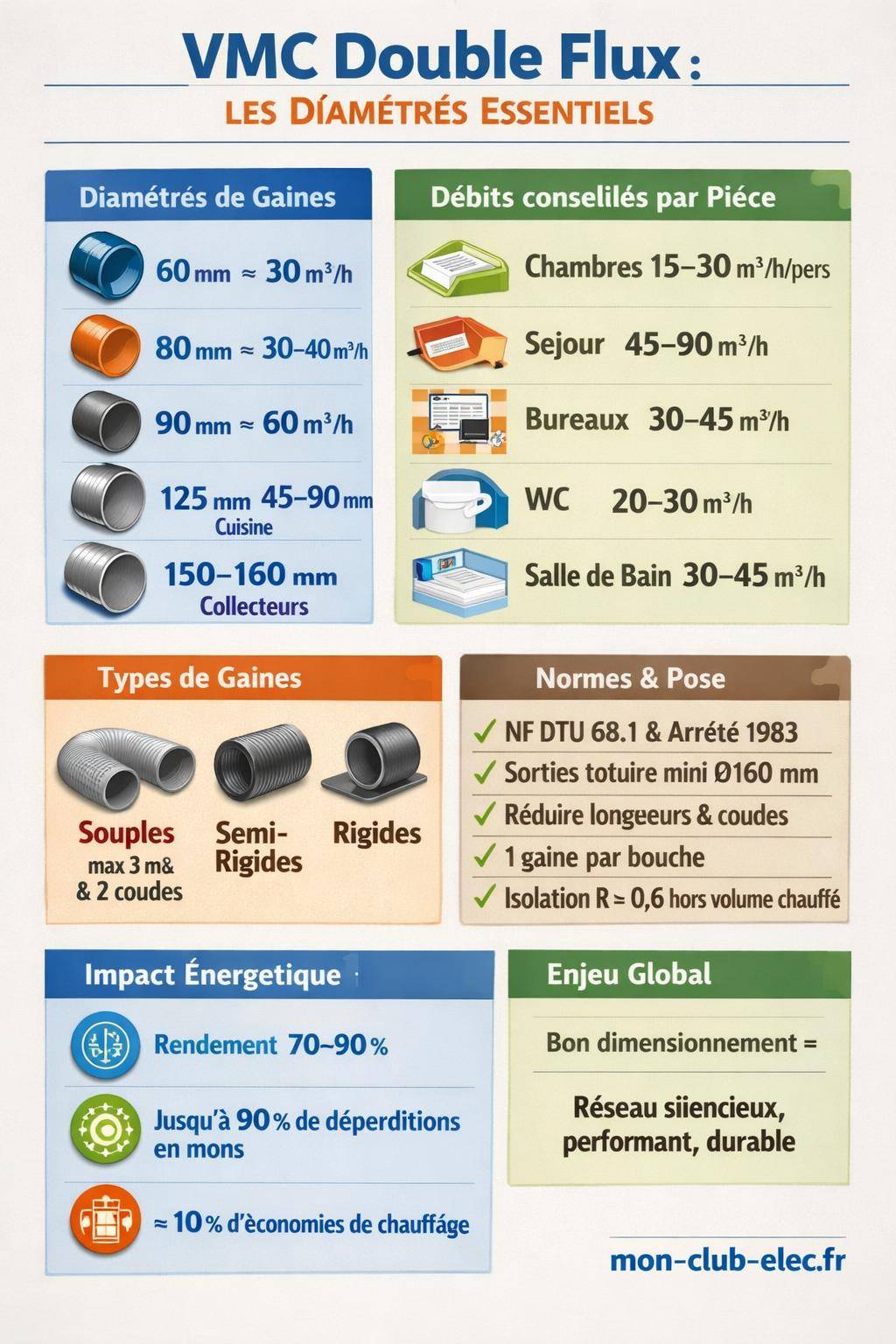

Les diamètres usuels se calent ensuite sur des débits types :
- Gaine Ø 60 mm : débit recommandé 30 m³/h.
- Gaine Ø 90 mm : débit recommandé 60 m³/h.
Ces valeurs de débit par diamètre servent de repères solides pour organiser un réseau en pieuvre ou en dérivation. En respectant ces seuils, la vitesse de l’air reste contenue, ce qui limite le bruit et les pertes de charge.
Correspondance type pièce / débit / diamètre
Pour clarifier le dimensionnement, le tableau suivant propose une synthèse des usages courants en habitat individuel :
| Pièce | Usage de la bouche | Débit cible (ordre de grandeur) | Diamètre de gaine conseillé | Remarques |
|---|---|---|---|---|
| Chambre | Insufflation | 15 à 30 m³/h par personne | Ø 60 mm (30 m³/h) ou Ø 90 mm si grande chambre | Une gaine par bouche pour limiter le bruit |
| Séjour / Salon | Insufflation | 45 à 90 m³/h selon surface | Plusieurs gaines Ø 60 ou Ø 90 mm réparties | Éviter une seule bouche avec débit trop élevé |
| Bureau | Insufflation | 30 à 45 m³/h | Ø 60 mm ou Ø 90 mm selon occupation | Penser au télétravail : occupation prolongée |
| WC | Extraction | 20 à 30 m³/h | Ø 60 ou Ø 80 mm | Débit stable suffisant pour évacuer les odeurs |
| Salle d’eau / Salle de bains | Extraction | 30 à 45 m³/h | Ø 80 ou Ø 90 mm | Surveiller les longueurs et les coudes |
| Cuisine (hors hotte) | Extraction | 45 à 90 m³/h selon configuration | Ø 125 mm en règle générale | Hotte de cuisson sur conduit dédié, jamais sur la VMC |
| Collecteur principal | Insufflation / Extraction | Selon total des bouches | Ø 150 à 160 mm | Réseaux de rejet ou installations tertiaires à fort débit |
Choix du diamètre des gaines : usages typiques et bonnes pratiques
Chaque diamètre de gaine possède un domaine d’application logique. En respectant ces usages, le réseau reste lisible, équilibré et facile à entretenir. La VMC double flux fonctionne alors à son rendement prévu, sans surconsommation électrique ni nuisance sonore excessive.
Gaines de petit diamètre : 60 mm et 80 mm
Les gaines de Ø 60 mm conviennent particulièrement aux petites bouches d’insufflation ou d’extraction à 30 m³/h. Elles s’intègrent facilement dans les planchers et les faux plafonds, et s’adaptent bien aux réseaux en pieuvre.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filLes gaines de Ø 80 mm servent fréquemment pour les sanitaires (WC, petite salle d’eau) lorsque le débit demandé dépasse légèrement 30 m³/h ou lorsque la longueur du réseau impose une marge de section. Ce diamètre limite la vitesse de l’air et préserve le confort acoustique.
Gaines moyennes : 90 mm
Les gaines Ø 90 mm conviennent aux débits de l’ordre de 60 m³/h. On les utilise volontiers pour :
- des chambres doubles ou très occupées ;
- des pièces de vie de taille modeste ;
- des salles d’eau plus importantes ;
- des tronçons de réseau légèrement plus longs nécessitant une section supérieure.
Ce diamètre intermédiaire apporte un bon compromis entre encombrement, débit et silence de fonctionnement. Il convient aussi à certains dérivations avant les bouches, notamment en réseau mixte pieuvre + linéaire.
Gaines de grand diamètre : 125, 150 et 160 mm
Les gaines Ø 125 mm servent classiquement pour l’extraction cuisine (hors hotte dédiée). Elles supportent des débits plus élevés, nécessaires pour évacuer les vapeurs de cuisson et l’humidité, tout en maintenant une vitesse d’air raisonnable.
Les gaines Ø 150 à 160 mm se destinent aux collecteurs principaux, réseaux de rejet ou installations tertiaires à fort débit. Elles relient généralement le caisson double flux à la toiture ou à l’entrée d’air extérieure, là où plusieurs branches de réseau se rejoignent.
Normes, contraintes et performances d’un réseau de gaines double flux
La pose des gaines de VMC double flux doit respecter à la fois des exigences réglementaires, des recommandations techniques et les spécifications des fabricants. Un réseau bien conçu permet au caisson d’exploiter tout son potentiel de récupération de chaleur.
Cadre normatif : DTU et arrêtés
Les principales références pour une installation neuve ou rénovée sont :
- NF DTU 68.3 : calcul, dimensionnement et mise en œuvre des installations de ventilation mécanique.
- NF DTU 68.3 P1-1-4 : partie spécifique à la mise en œuvre des installations neuves de VMC double flux.
- Arrêté du 28 octobre 1983 : fixe les débits minimum de ventilation pour les logements.
« Le non-respect des débits réglementaires conduit à une ventilation insuffisante ou excessive et remet en cause la conformité de l’installation de ventilation au regard des textes en vigueur. »
S’y ajoutent des certifications de performance :
- NF VMC pour les ventilateurs, obligatoire, qui garantit des données fiables de débit, pression et consommation.
- NF EN 13141-7 pour le rendement des caissons double flux (taux de récupération de chaleur).
Caractéristiques du caisson double flux et impact sur les gaines
Un caisson double flux domestique présente généralement :
- une largeur de 60 à 80 cm ;
- une hauteur d’environ 1 m ;
- une puissance maximale d’environ 0,35 W par m³/h et par ventilateur au débit nominal.
Ces caractéristiques impliquent une limitation des pertes de charge dans les gaines. Un réseau mal dimensionné oblige les ventilateurs à monter en régime, ce qui augmente la consommation électrique, le bruit et réduit la durée de vie des composants.
Un réseau équilibré, avec des diamètres adaptés et des trajectoires fluides, permet au caisson de fonctionner à une vitesse modérée pour atteindre les débits visés. Le rendement de récupération de chaleur reste alors proche des valeurs annoncées, souvent entre 70 et 90 %.
Isolation, étanchéité et sorties de toiture
Les conduits de VMC double flux situés hors volume chauffé exigent une isolation minimale R = 0,6. Cette isolation évite les condensations dans les gaines et limite les pertes thermiques, surtout sur les tronçons d’air neuf et d’air extrait avant/vers l’extérieur.
Les sorties de toiture suivent également plusieurs règles :
- Diamètre de sortie de toit minimum : 160 mm.
- Diamètre de sortie de toit égal au piquage du caisson, sans réduction brutale.
Une gaine sous-dimensionnée entre le caisson et l’extérieur crée un étranglement, augmente les pertes de charge et réduit le débit utile. L’augmentation du diamètre sur ces tronçons principaux sécurise le fonctionnement du ventilateur.
Gaines souples, rigides, semi-rigides : quel type choisir et pourquoi
Le type de gaine influence la tenue mécanique, l’étanchéité, la facilité de nettoyage et le comportement acoustique. En double flux, la qualité des conduits participe directement à la qualité d’air et à la durabilité du système.
Gaines souples : règles strictes d’utilisation
Les gaines souples restent autorisées, mais leur usage est encadré. Pour une VMC double flux performante, plusieurs exigences s’appliquent :
- Longueur maximale de 3 m par bouche.
- Nombre de coudes limité à 2 par tronçon.
- Qualité alimentaire, nettoyables et étanches pour préserver l’hygiène.
Au-delà de ces limites, les pertes de charge augmentent rapidement, l’encrassement se renforce et le débit réel baisse. Les gaines souples servent donc surtout pour les raccordements terminaux entre une gaine principale et une bouche, sur de courtes distances.
Gaines rigides et semi-rigides : la base d’un réseau pérenne
Les gaines rigides ou semi-rigides conviennent bien aux réseaux principaux et aux distributions en pieuvre. Leur paroi lisse limite les pertes de charge, facilite le nettoyage et stabilise les débits.
Les gaines semi-rigides en polyéthylène haute densité, souvent utilisées en Ø 60 et Ø 90 mm, se prêtent très bien aux réseaux rayonnants depuis un plénum. Elles acceptent des rayons de courbure réduits et se posent facilement dans les planchers intermédiaires.

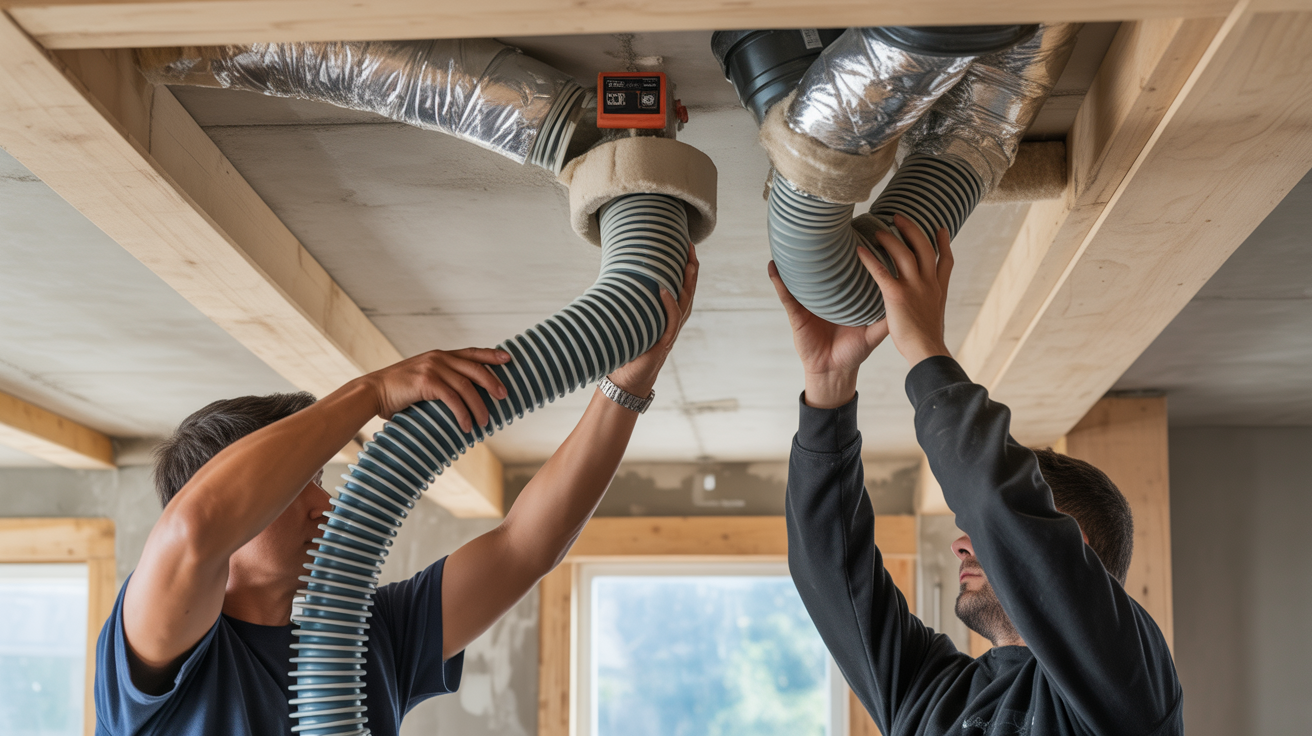

Règles de pose des gaines : trajectoires, longueurs et coudes
Une fois les diamètres déterminés, la pose concrète des gaines impose une vraie discipline. Positionnement du caisson, tracé du réseau, multiplexage des gaines : chaque choix influe sur les pertes de charge et sur l’équilibrage global.
Limiter les longueurs et les coudes
Les pertes de charge augmentent avec la longueur et avec chaque changement de direction. Un réseau performant cherche donc à :
- réduire les longueurs inutiles entre caisson et bouches ;
- préférer des courbes larges plutôt que des coudes à 90° ;
- éviter les écrasements et pincements dans les planchers.
Sur les gaines souples, les rappels restent clairs : 3 m maximum par bouche et 2 coudes. Sur les gaines rigides ou semi-rigides, le principe reste identique, même si la tolérance est un peu plus large. Moins de coudes, plus de débit utile.
Répartition des bouches et équilibrage du réseau
La répartition des bouches joue un rôle clé. Un séjour reçoit souvent plusieurs bouches d’insufflation pour répartir l’air neuf, alors que les pièces d’eau concentrent les extractions. Chaque bouche dispose idéalement de sa propre gaine depuis un plénum, afin de simplifier l’équilibrage.
Un équilibrage correct consiste à :
- répartir les débits d’air selon les besoins de chaque pièce ;
- ajuster les réglages sur les bouches ou sur les répartiteurs ;
- vérifier les débits avec un anémomètre ou une coupelle de mesure.
Un réseau équilibré permet au caisson de rester dans sa plage de fonctionnement nominal sans fonctionner en surpression ou en dépression excessive.
Étanchéité, raccordements et accessoires indispensables
L’étanchéité des gaines garantit le respect des débits calculés, évite les fuites d’air dans les combles et limite les entrées de poussière dans le réseau. Une attention particulière se porte sur chaque raccord, coude et bouche.
Raccords, joints et colliers
Les jonctions entre caisson, gaines, plénums et bouches se réalisent avec :
- des raccords adaptés au diamètre (60, 80, 90, 125, 150, 160 mm) ;
- des joints toriques ou mastics pour assurer l’étanchéité ;
- des colliers ou clips verrouillables pour la tenue mécanique.
Une fuite sur un tronçon d’insufflation prive une pièce d’une partie de son air neuf. Une fuite sur l’extraction envoie de l’air humide et potentiellement chargé de polluants dans la structure du bâtiment. Le soin apporté aux raccordements reste donc déterminant.
Accessoires de régulation et d’acoustique
Plusieurs accessoires améliorent le comportement du réseau :
- Répartiteurs/plénums pour distribuer l’air vers plusieurs gaines Ø 60 ou 90 mm.
- Atténuateurs acoustiques pour réduire le bruit transmis entre pièces ou depuis le caisson.
- Registres de réglage pour ajuster finement les débits sur certaines branches.
Ces éléments travaillent en complément d’un bon choix de diamètre. Ils ne compensent pas un réseau trop étriqué, mais permettent un réglage fin une fois les grandeurs principales respectées.
Impact du dimensionnement des gaines sur les économies d’énergie
Une VMC double flux tire sa performance d’un échangeur de chaleur efficace et d’un réseau de gaines optimisé. En limitant les déperditions de ventilation, l’installation réduit les besoins de chauffage tout au long de l’année.
Avec un taux de récupération de 70 à 90 %, les pertes de chaleur liées à l’air extrait chutent fortement. Les études montrent une réduction des déperditions de ventilation pouvant atteindre jusqu’à 90 % par rapport à une ventilation simple flux non régulée.
Sur la facture de chauffage, un système correctement dimensionné procure généralement un gain d’environ 10 % et une économie annuelle pouvant atteindre 10 %. Ces ordres de grandeur supposent un réseau de gaines bien conçu : diamètres adaptés, isolation correcte, étanchéité soignée.
Consommation électrique du caisson et pertes de charge
La consommation électrique des ventilateurs dépend directement des pertes de charge du réseau. Un caisson donné affiche souvent une puissance maximale de l’ordre de 0,35 W par m³/h au débit nominal. Si les gaines sont trop petites, trop longues ou bourrées de coudes, la pression nécessaire augmente, la puissance suit la même trajectoire.
En dimensionnant correctement les diamètres (60, 80, 90, 125, 150/160 mm selon les besoins) et en limitant les singularités, les ventilateurs fonctionnent sur une zone plus favorable de leur courbe. Le confort acoustique et la consommation électrique y gagnent simultanément.
Filtres, maintenance et propreté des gaines
La VMC double flux intègre plusieurs filtres qui protègent l’échangeur, le caisson et les occupants des particules fines. Des gaines correctement dimensionnées et propres contribuent à préserver la qualité d’air à long terme.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéLes diamètres jouent un rôle indirect : plus les vitesses d’air sont maîtrisées, moins les poussières se déposent dans les conduits, et plus l’encrassement reste limité. Une gaine surdimensionnée en débit, avec une vitesse trop faible, accumule en revanche plus facilement les dépôts.
Pour approfondir les aspects entretien, filtration et types de filtres utilisables sur un réseau double flux, un guide dédié aux filtres pour VMC double flux apporte des informations complémentaires sur les classes de filtration, la périodicité de remplacement et les impacts sur les débits.
Dimensionnement complet d’une installation : du caisson aux bouches
Pour couvrir tous les aspects d’un projet de VMC double flux, le dimensionnement des gaines s’inscrit dans une démarche plus large : choix du caisson, étude des débits, implantation des bouches et organisation du réseau.
Un guide complet sur la VMC double flux détaille les étapes de conception, les critères de sélection des équipements et les bonnes pratiques de mise en service. Le travail sur les diamètres de gaines y trouve naturellement sa place, dès la phase d’avant-projet.
Pour passer de la théorie à la pratique, un focus spécifique sur l’installation d’une VMC double flux permet de relier les valeurs chiffrées (60, 80, 90, 125, 150/160 mm, débits par pièce, normes) aux gestes de pose, aux percements nécessaires et aux contrôles de fin de chantier.
« Une installation de VMC double flux bien dimensionnée, avec des gaines adaptées et posées dans les règles de l’art, assure un renouvellement d’air discret, régulier et économe en énergie. »
