Différentiel 30 mA ou 300 mA ? Derrière ces deux valeurs se cache une réalité très concrète : la protection de votre famille contre les chocs électriques et la sécurité de votre installation face aux risques d’incendie. Le bon choix ne repose pas sur l’intuition, mais sur des principes normatifs clairs et des usages bien définis.
Entre exigences de la norme électrique NF C 15-100, spécificités des locaux et types de dispositifs différentiels, chaque détail joue un rôle. En comprenant ce que signifie vraiment 30 mA ou 300 mA, vous saurez comment dimensionner votre tableau électrique sans improvisation et où placer chaque différentiel pour une protection efficace.
| Usage typique | Sensibilité conseillée | Pourquoi ce choix ? | Risques couverts |
|---|---|---|---|
| Protection des personnes dans les pièces sensibles (salle de bain, cuisine, extérieur) | 30 mA | Intervient très vite en cas de fuite de courant, limite le risque d’électrocution | Choc électrique, contact direct ou indirect |
| Protection d’une installation complète (arrivée générale, bâtiment entier) | 300 mA | Agit principalement contre les risques d’incendie dus aux fuites importantes | Surchauffe, départ de feu électrique |
| Installation domestique standard avec plusieurs circuits | 30 mA (par rangée) | Permet une sélectivité optimale entre les circuits sans couper toute la maison | Protection ciblée circuit par circuit |
| Locaux professionnels, ateliers, machines | 300 mA + 30 mA sur zones à risque | Combine prévention incendie et sécurité du personnel | Incendie + électrocution selon zones |
Différentiel 30 mA ou 300 mA : que signifie réellement le courant différentiel ?
Un dispositif différentiel mesure en permanence la différence de courant entre la phase et le neutre. Dès que cette différence dépasse un seuil donné, il déclenche et coupe l’alimentation du circuit. Ce seuil, exprimé en milliampères (mA), correspond au courant de fuite vers la terre.
Électricité de la maisonBranchement d’une prise remorque : schémas 7 et 13 broches, fil par filDeux valeurs se rencontrent souvent dans le résidentiel et le tertiaire : 30 mA et 300 mA. Elles n’ont pas le même rôle. Le 30 mA vise la protection des personnes, le 300 mA vise surtout la protection des biens et de l’installation contre les échauffements et départs de feu dus aux courants de fuite.
La norme NF C 15-100 encadre précisément l’usage des dispositifs différentiels. Elle impose des différentiels 30 mA sur les circuits domestiques d’usage courant accessibles aux personnes. Les 300 mA interviennent en tête d’installation ou sur des parties spécifiques, en complément, et non à la place des 30 mA de protection des personnes.
« Le courant différentiel résiduel de 30 mA constitue la valeur de référence pour la protection complémentaire des personnes contre les contacts indirects. » — Principe retenu par la normalisation européenne.
Différentiel 30 mA : rôle, usages et emplacement dans l’installation
Le différentiel 30 mA est aujourd’hui un standard dans les logements. Il constitue une protection complémentaire aux dispositifs de protection contre les surintensités (disjoncteurs divisionnaires et fusibles). Son objectif : limiter le courant traversant le corps humain en cas de fuite vers la terre.
En dessous de 30 mA, le risque de fibrillation cardiaque diminue fortement selon les courbes de sécurité normalisées. Le 30 mA ne remplace pas les règles de mise à la terre et d’isolement, mais il réduit nettement la gravité d’un contact indirect.
Circuits concernés par le 30 mA en habitat
En logement, la norme impose des interrupteurs différentiels 30 mA en amont des principaux circuits d’utilisation. On les retrouve notamment sur :
- Les prises de courant de tout le logement.
- Les circuits d’éclairage.
- Les circuits spécialisés (lave-linge, lave-vaisselle, four, plaques de cuisson, chauffe-eau, etc.).
- Les circuits extérieurs (prises de jardin, portail, abri, piscine, etc.).
Le principe est simple : tout circuit accessible aux personnes doit passer par un dispositif différentiel 30 mA. L’organisation du tableau doit donc répartir les circuits sur plusieurs interrupteurs différentiels 30 mA pour éviter les coupures générales trop fréquentes en cas de défaut localisé.
Pourquoi le 30 mA protège les personnes
Un courant de fuite vers la terre peut se produire en cas de défaut d’isolement, de câble endommagé, d’appareil défectueux ou de contact indirect avec une masse métallique mise accidentellement sous tension.
Le différentiel 30 mA réagit dès qu’il détecte ce courant de fuite. Il coupe l’alimentation avant que le corps humain ne soit soumis à un courant trop élevé et trop long. En pratique, il limite :
- Le risque de fibrillation ventriculaire.
- La durée d’exposition au courant.
- Les brûlures internes et externes liées au passage du courant.
Différentiel 300 mA : à quoi sert-il vraiment ?
Le différentiel 300 mA ne répond pas à la même logique que le 30 mA. Son seuil plus élevé ne protège pas directement les personnes contre les chocs électriques. Il intervient surtout comme protection incendie ou comme protection de défauts d’isolement généralisés sur une partie d’installation.
Un courant de fuite de 300 mA suffit à provoquer, à la longue, un échauffement des conducteurs et des matériaux environnants, en particulier sur des câbles vieillissants, surdimensionnés ou mal serrés. Le différentiel 300 mA limite ce risque en coupant avant que l’échauffement ne devienne critique.
Situations où le 300 mA est utilisé
Le 300 mA intervient surtout :
- En tête d’installation sur certains types de schémas de liaison à la terre, en complément des 30 mA situés en aval.
- En alimentation de bâtiments annexes, ateliers, dépendances, lorsque la sélectivité différentielle est recherchée.
- En tertiaire ou en industrie, sur des tronçons d’installation où de multiples fuites naturelles (longs câbles, nombreux récepteurs) rendraient un 30 mA trop sensible.
Dans ces cas, il agit comme un « filet de sécurité » général contre les fuites globales élevées. Les différentiels 30 mA situés plus près des circuits finaux restent chargés de la protection des personnes.
« Un dispositif différentiel 300 mA ne doit pas être considéré comme une mesure suffisante de protection des personnes. Il intervient en complément, au niveau global de l’installation. »

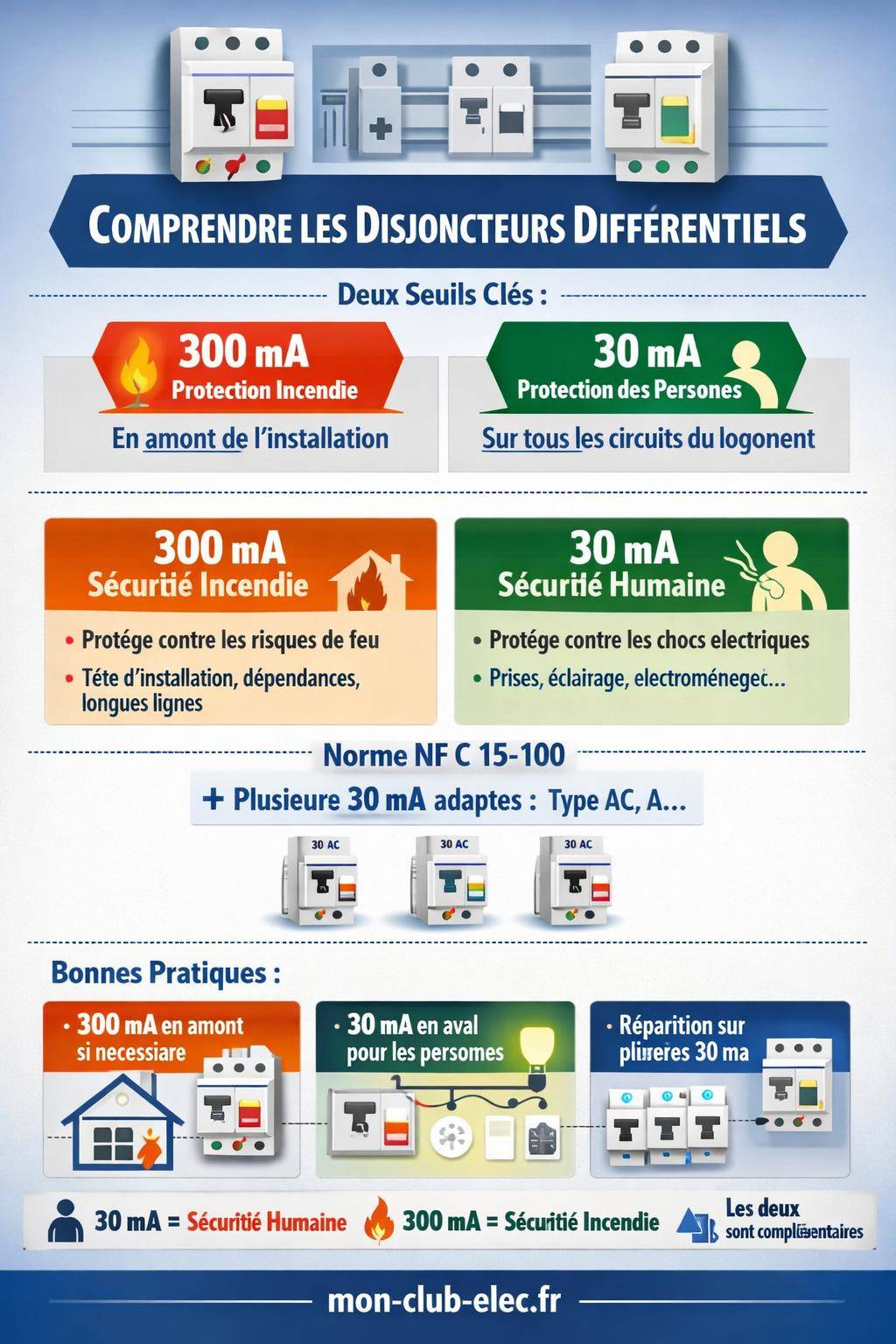

Tableau comparatif : Différentiel 30 mA vs 300 mA
Pour clarifier les rôles respectifs de ces deux dispositifs, le tableau suivant met en regard les critères essentiels.
| Critère | Différentiel 30 mA | Différentiel 300 mA |
|---|---|---|
| Rôle principal | Protection complémentaire des personnes | Protection des biens, limitation du risque d’incendie |
| Seuil de déclenchement | 0,03 A (30 mA) | 0,3 A (300 mA) |
| Usage typique | Circuit de prises, éclairage, appareils domestiques | Tête d’installation, longueurs de câbles importantes, bâtiments annexes |
| Norme NF C 15-100 en habitat | Obligatoire sur les circuits d’utilisation | Utilisé en complément, non suffisant seul pour les personnes |
| Impact sur la sécurité humaine | Limitation du courant traversant le corps | Non adapté à la protection directe des personnes |
| Position dans le schéma | En aval, près des circuits finaux | En amont, protection globale d’une zone ou de l’installation |
Quel différentiel installer pour un logement : 30 mA ou 300 mA ?
Dans un logement, le choix ne se fait pas entre 30 mA ou 300 mA, mais sur la combinaison pertinente des deux. Les 30 mA restent la base pour tous les circuits destinés aux occupants. Le 300 mA intervient éventuellement en amont, selon l’architecture de votre installation et le dispositif de coupure fourni par le distributeur.
La NF C 15-100 impose notamment :
- Des interrupteurs différentiels 30 mA pour les différents groupes de circuits (prises, éclairage, circuits spécialisés).
- Une répartition des circuits sur plusieurs 30 mA afin de limiter les perturbations en cas de déclenchement.
- Un calibre adapté (40 A, 63 A, etc.) en fonction de l’intensité maximale possible sur chaque rangée.
Le 300 mA peut se rencontrer au niveau du disjoncteur de branchement fourni par le gestionnaire de réseau ou sur des installations particulières (grande longueur de câble entre point de livraison et tableau principal, par exemple). Dans ce cas, il complète les 30 mA du tableau, sans s’y substituer.
Interrupteur différentiel ou disjoncteur différentiel : bien faire la distinction
Au-delà du seuil (30 mA ou 300 mA), deux grandes familles de dispositifs existent :
- Interrupteur différentiel : détecte le courant de fuite et coupe, mais ne protège pas contre les surintensités (surcharge, court-circuit). Il travaille en association avec des disjoncteurs divisionnaires.
- Disjoncteur différentiel : cumule la fonction différentielle et la protection contre les surintensités. Il protège un circuit précis (ex : chauffe-eau, borne de recharge, etc.).
Dans un tableau domestique, on installe généralement :
- Des interrupteurs différentiels 30 mA en tête de rangée.
- Des disjoncteurs divisionnaires en aval, pour chaque circuit.
Les dispositifs 300 mA adoptent la même logique : interrupteur différentiel 300 mA en amont + disjoncteur général ou disjoncteurs divisionnaires, ou bien disjoncteur différentiel 300 mA dédié à une partie d’installation.
Électricité de la maison7 idées pour cacher un tableau électrique sans gêner l’accès ni la sécuritéPour aller plus loin sur la protection différentielle et l’association avec les disjoncteurs divisionnaires, un détour par la page disjoncteur différentiel apporte une vision d’ensemble utile.
Types de différentiels : Type AC, type A, autres… et lien avec 30 mA / 300 mA
Le seuil 30 mA ou 300 mA ne dit rien du type de différentiel. Or ce type détermine la forme de courant de défaut que l’appareil détecte correctement. En habitat, on rencontre surtout :
- Type AC : détecte les défauts à courant alternatif sinusoïdal. Utilisé pour circuits classiques (éclairage, prises standard sans électronique particulière).
- Type A : détecte les défauts à courant alternatif et les composantes continues pulsées. Adapté aux appareils électroniques de puissance (lave-linge, plaques de cuisson, borne de recharge, etc.).
Ce choix de type s’ajoute au seuil de sensibilité. On peut donc avoir un interrupteur différentiel type A 30 mA ou type AC 30 mA, de même qu’un type A ou AC 300 mA. La norme NF C 15-100 impose certains types A sur des usages précis (lave-linge, plaques de cuisson, IRVE, etc.).
Pour clarifier le périmètre de chaque type, le guide type A / type AC synthétise les appareils à raccorder sur chaque différentiel. Ce choix conditionne la fiabilité du déclenchement en cas de défaut réel.
Sélectivité différentielle entre 30 mA et 300 mA
Lorsque plusieurs différentiels se trouvent en cascade dans une installation (par exemple un 300 mA en tête, plusieurs 30 mA en aval), la question de la sélectivité différentielle se pose. L’objectif : faire en sorte que le dispositif le plus proche du défaut déclenche en priorité.
Pour tendre vers cette sélectivité, on joue sur :
- Le seuil de déclenchement (300 mA en amont, 30 mA en aval).
- Le temps de déclenchement (certaines protections peuvent être sélectives temporellement).
- La répartition des circuits afin de limiter les fuites globales en amont.
Un 300 mA en tête combiné à des 30 mA bien répartis en aval donne généralement une sélectivité satisfaisante pour l’habitat. Un défaut sur un appareil de cuisine provoquera le déclenchement du 30 mA correspondant, sans nécessairement affecter le 300 mA en amont, sauf si les fuites cumulées dépassent son seuil.
« La sélectivité n’est pas seulement une affaire de réglages, elle dépend aussi de la qualité de l’architecture de l’installation : répartition des charges, organisation des circuits, gestion des longueurs de câbles. »
Conformité à la NF C 15-100 : obligations et usages recommandés
La NF C 15-100 structure pas à pas la conception des installations basse tension en France. Concernant les dispositifs différentiels 30 mA et 300 mA, elle impose :
- Une protection différentielle 30 mA sur tous les circuits de prises et d’éclairage en habitat.
- Des différentiels de type A sur certains circuits exigeant une détection des défauts à composantes continues.
- Une répartition minimale des circuits sur plusieurs 30 mA selon la surface du logement et le nombre de circuits.
Le 300 mA n’est pas banni, mais il ne constitue pas une réponse à la partie « protection complémentaire des personnes ». Il s’inscrit dans une logique de protection globale, notamment :
- En tête d’installation, selon l’appareillage du gestionnaire de réseau.
- Sur des départs vers des sous-tableaux de dépendances ou d’ateliers, lorsque la structure le justifie.
Erreurs fréquentes avec les différentiels 30 mA et 300 mA
Certaines erreurs reviennent souvent sur le terrain. Elles créent des situations non conformes, voire dangereuses, ou provoquent des déclenchements intempestifs récurrents.
Installer uniquement un 300 mA pour toute l’installation
Remplacer les 30 mA par un unique 300 mA semble parfois plus simple ou plus économique. En réalité, ce choix :
- Ne respecte pas les exigences de protection des personnes.
- Ne limite pas correctement les courants traversant le corps en cas de contact indirect.
- Peut laisser se développer des défauts dangereux avant déclenchement.
Cette configuration ne répond pas à la NF C 15-100 et expose les occupants à des risques non maîtrisés.
Saturer un seul différentiel 30 mA avec trop de circuits
Entasser tous les circuits d’un logement sur un unique 30 mA provoque plusieurs inconvénients :
- Déclenchements plus fréquents par cumul de fuites.
- Coupure générale du logement à chaque défaut localisé.
- Diagnostic plus difficile en cas de problème.
Répartir les circuits sur plusieurs interrupteurs différentiels 30 mA, en équilibrant les charges et les types de récepteurs, améliore le confort et la lisibilité de l’installation.
Mauvais choix du type de différentiel
Un type AC installé sur un circuit qui devrait être protégé par un type A ou F génère des risques de non-déclenchement en cas de défaut avec composante continue. Le seuil de 30 mA ou 300 mA n’y change rien. Le type conditionne la capacité de l’appareil à détecter le bon signal de défaut.
« Une bonne installation ne se limite pas à poser des différentiels avec le bon calibre. Elle repose sur la cohérence entre type, seuil de sensibilité, emplacement et usage des circuits protégés. »
Approche globale : comment raisonner pour choisir et positionner 30 mA et 300 mA
Pour structurer efficacement une installation, une démarche simple et méthodique permet d’aboutir à un résultat cohérent :
- Identifier les usages : circuits prises, éclairage, chauffage, eau chaude, cuisson, extérieur, ateliers, dépendances.
- Associer les types de différentiels : type A pour circuits à électronique de puissance, type AC pour circuits classiques, voire autres types selon les équipements.
- Définir les seuils : 30 mA pour tous les circuits utilisés par les personnes, 300 mA éventuellement en tête ou sur certains départs.
- Organiser le tableau : plusieurs interrupteurs différentiels 30 mA bien équilibrés, disjoncteurs divisionnaires adaptés, et, si nécessaire, un appareil 300 mA en amont ou en sous-tableau.
Ce raisonnement évite de traiter le choix entre 30 mA et 300 mA comme un dilemme binaire. L’objectif n’est pas de choisir l’un ou l’autre, mais de configurer un ensemble cohérent, conforme et confortable à l’usage quotidien.
– Protection des personnes : toujours 30 mA.
– Protection globale / incendie : 300 mA en complément quand la structure de l’installation le justifie.
– Toujours vérifier le type (A, AC, etc.) et le calibre en intensité.
– S’appuyer sur la NF C 15-100 pour cadrer les choix et la répartition des circuits.
