Le Shield GPS de Sparkfun est un produit innovant qui permet aux utilisateurs de se connecter à un réseau GPS et de recevoir des informations précises sur leur position et leur vitesse. Il est conçu pour être facile à utiliser et à intégrer dans des projets de développement. Grâce à ce produit, les utilisateurs peuvent obtenir des informations précises sur leur position et leur vitesse, ce qui leur permet de naviguer plus facilement et de mieux comprendre leur environnement. Dans cet article, nous allons examiner en détail le Shield GPS de Sparkfun et ses fonctionnalités.

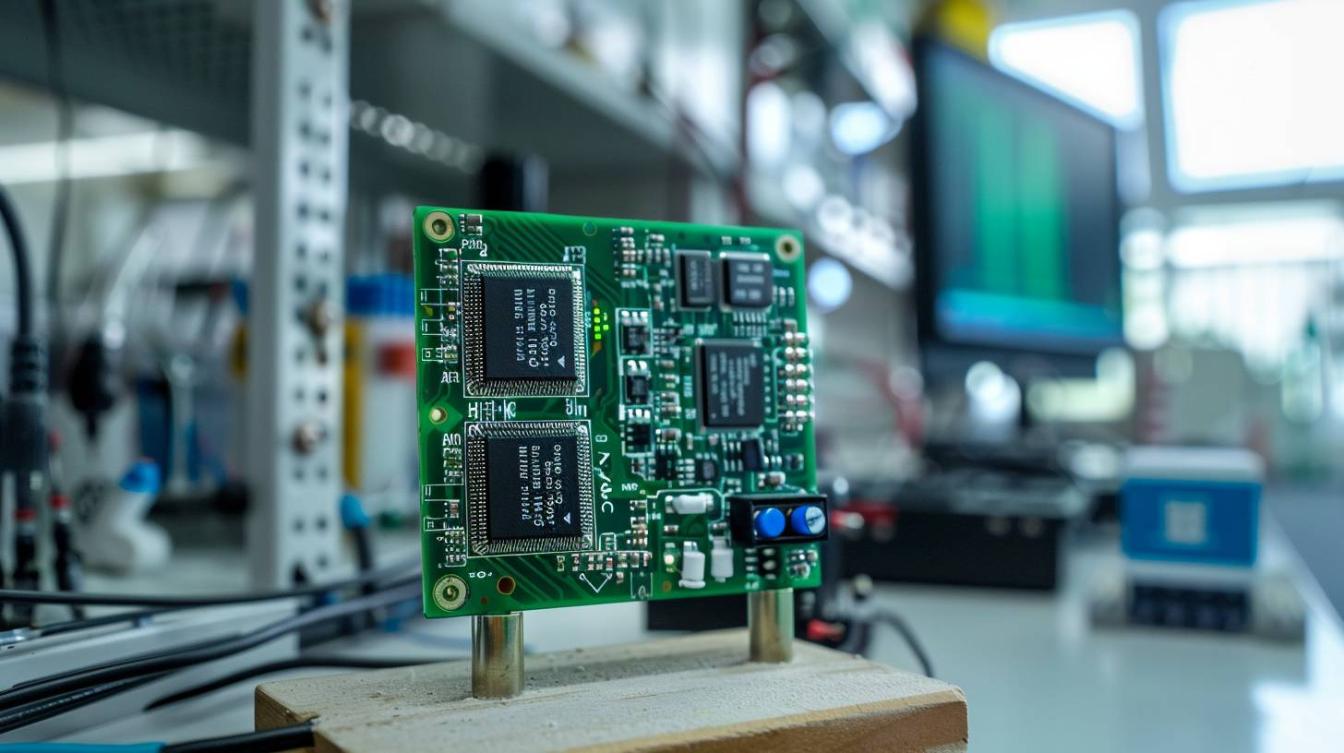

Shield GPS de Sparkfun
Synthèse
|
|
Description
|
Notre Avis
|
Fabricant
 |
Liens utiles
|
Notre Note
 |
Dispo chez :
| Nom |
|
Pour plus de détails voir : notre comparatif des fournisseurs Arduino
Description
Ce shield permet l’utilisation simplifiée d’un module GPS avec une carte Arduino, tel que le module GPS EM 406 de chez GlobalSat
Documentations utiles :
- La page du fabricant Sparkfun : http://www.sparkfun.com/products/10102
- Le guide d’assemblage du module sur le site de Sparkfun : http://www.sparkfun.com/tutorials/184
- Fiche technique (datasheet) : GPSShield-v13.pdf
Comment çà marche ?
- Ce shield assure simplement la connexion entre le connecteur du module GPS et les broches 0(RX)/1(TX) ou 2(TX soft) et 3 (RX soft)de la carte Arduino.
- Un simple inverseur permet le choix entre les 2 modes de communication matériel (broches 0 et 1) ou logiciel (broches 2 et 3).
Brochage
Sur les versions récente du SHield GPS, il semble que les lignes RX et TX software ont été inversée avec 3(TX) et 2(RX)
Caractéristiques techniques
- Compatible broche à broche avec une carte Arduino
Les options su shield GPS
1 – Power Switch: Controls power to the GPS module
ÉlectroniqueChamp électrique : les notions fondamentales expliquées simplement2 – UART Selection Switch: If the UART is selected, the GPS module will be connected to Arduino digital pins 0 and 1. If DLINE is selected, the GPS will be connected to digital pins 2 and 3 (default) or potentially any other digital pin. DLINE must be selected in order to upload code. The reason for this is because the UART selection uses the same lines that are used for programming. If UART is selected and you load code, you will probably get errors in the Arduino IDE, but nothing should get damaged. This is called bus contention. For this tutorial, you can leave the switch in the DLINE position for both loading code and running code.
3 – Solder Jumpers: These jumpers, when disabled (solder removed), will disconnect the GPS communication lines (TX and RX) from the Arduino. This allows for the user to connect any digital line to the GPS communication lines. To use, simply disconnect the jumpers, then wire the TX and RX labeled pins on the shield to any one of the digital pins 2-13 on the shield.
4 – Reset Switch: This button is directly tied to the Arduino reset switch, so hitting this button will restart your Arduino sketch.
Mise en oeuvre pratique
- Le guide d’assemblage du module sur le site de Sparkfun : http://www.sparkfun.com/tutorials/184
Avis
ÉlectroniqueBien chauffer son atelier d’électronique : confort, sécurité et continuité de travailLes – :
Exemples d’utilisation de cette interface
=> Liens vers autres pages perso utilisant cette interface
