La résistance


Description

Fonction

  • Le rôle essentiel d’une résistance est de limiter l’intensité qui pourra circuler dans un circuit : elle est une sorte goulot d’étranglement qui fixe l’intensité d’un circuit pour une tension donnée.

En pratique

  • Le coût d’une résistance est dérisoire, de l’ordre de quelques centimes d’euros…
  • Disponible chez n’importe quel fournisseur de composant électronique.
  • Il est intéressant de se faire une petite réserve de résistances avec des valeurs standards dans toutes les échelles de grandeurs : Ohms, KOhms, MOhms, etc..

Symbole

Caractéristiques électriques

Unité de mesure : le Ohm

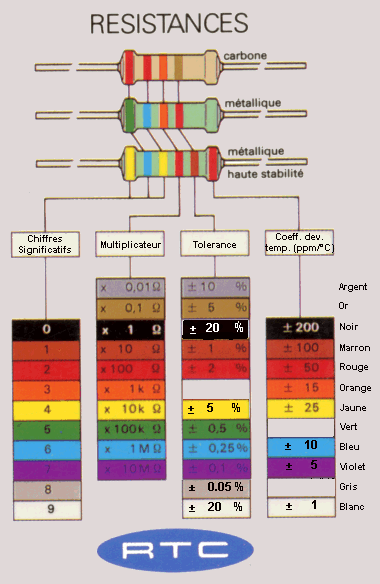

  • Une résistance est caractérisée par sa valeur en Ohms. Cette valeur est indiquée sur la résistance à l’aide d’un code couleur :

La loi d’Ohm

  • L’intensité qui traverse une résistance est fixée par la loi d’Ohm : U = R x I où :
    • U est la tension en Volts
    • I est l’intensité en Ampère
    • et R la résistance en Ohms
  • Si l’on connaît 2 des grandeurs, on connaît la 3ème

Puissance

  • La puissance qu’absorbe une résistance vaut P = U x I. Une résistance sera caractérisée par sa puissance maximale. Les résistances standard sont des 1/4 de W.

Schéma d’utilisation type

Limiteur de courant

  • Le montage de base de la résistance est la résistance en tant que limiteur de tension, en série avec une LED par exemple :

Diviseur de tension

  • L’autre montage type d’une résistance est le diviseur de tension : on connecte 2 résistances en série, ce qui a pour effet de donner une tension au point de liaison des deux résistances qui est fonction du rapport R1/(R1+R2) (autrement dit R1 + R2 correspondent à 100% de la tension et R1 correspond au % de la tension disponible en sortie ):

Circuit RC et LRC

  • Les résistances sont également utilisées dans les circuits oscillants et les filtres, mais cela n’est pas du niveau des débutants.

Etc…

Utilisation

  • Les utilisations des résistances sont très nombreuses, les deux plus importantes étant :
    • la limitation de courant
    • la division de tension

Exemples de montages
